Система Управления Замками Дверей Схема Системы

Электрооборудование Автомобиля. Lexus GS450h GWS191

Дверные Замки. Lexus GS450h GWS191

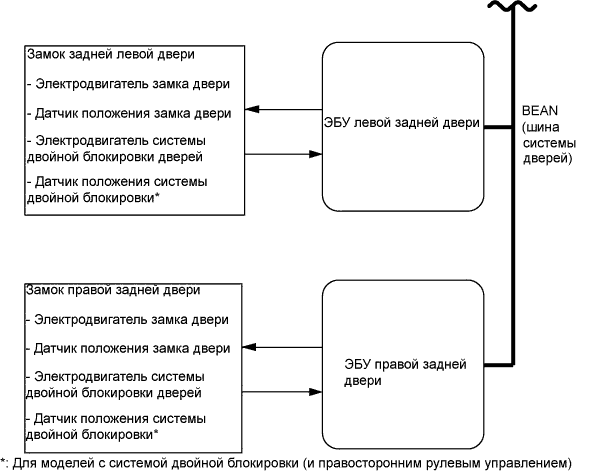

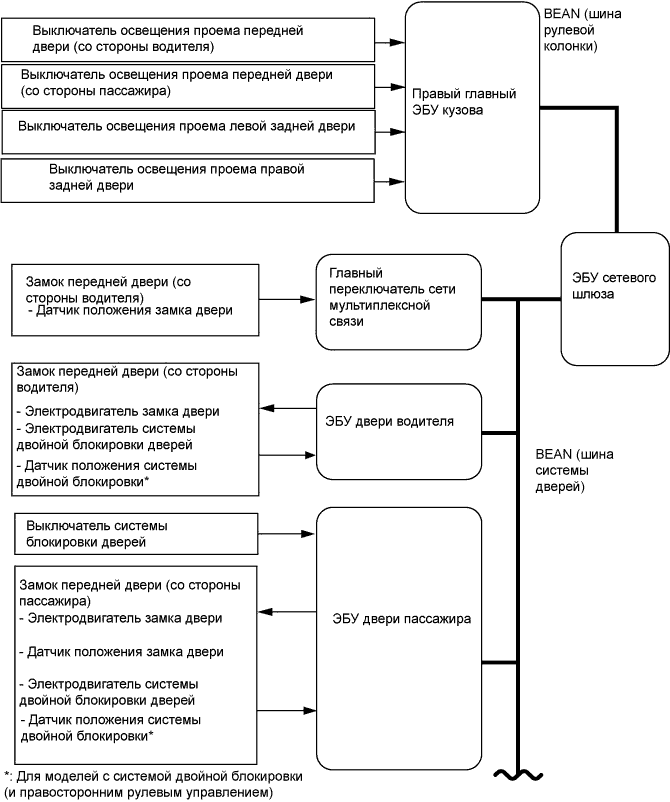

Система Управления Замками Дверей -- Схема Системы

Lexus GS450h GWS191.Дверные Замки.Система Управления Замками Дверей.Система Управления Замками Дверей Схема Системы

Lexus GS450h GWS191.Дверные Замки.Система Управления Замками Дверей.Система Управления Замками Дверей Схема Системы

Таблица обмена данными
Передатчик	Приемник	Сигнал	Шина
Главный переключатель сети мультиплексной связи	Правый главный ЭБУ кузова	Сигнал выключателя блокировки двери водителя, связанный с ключом Сигнал выключателя ручной блокировки двери водителя Сигнал позиционного переключателя замка двери со стороны водителя	BEAN
ЭБУ двери водителя	Правый главный ЭБУ кузова	Сигнал позиционного переключателя двойной блокировки двери со стороны водителя*	BEAN
ЭБУ двери пассажира	Правый главный ЭБУ кузова	Сигнал выключателя ручной блокировки двери пассажира Сигнал позиционного переключателя замка двери со стороны пассажира Сигнал позиционного переключателя двойной блокировки двери со стороны пассажира*	BEAN
ЭБУ левой задней двери	Правый главный ЭБУ кузова	Сигнал позиционного переключателя замка левой задней двери Сигнал позиционного переключателя двойной блокировки левой задней двери	BEAN
ЭБУ правой задней двери	Правый главный ЭБУ кузова	Сигнал позиционного переключателя замка правой задней двери Сигнал позиционного переключателя двойной блокировки правой задней двери	BEAN
Правый главный ЭБУ кузова	ЭБУ двери водителя	Сигнал управления блокировкой двери со стороны водителя	BEAN
Правый главный ЭБУ кузова	ЭБУ двери пассажира	Сигнал управления блокировкой двери со стороны пассажира	BEAN
Правый главный ЭБУ кузова	ЭБУ левой задней двери	Сигнал управления блокировкой левой задней двери	BEAN
Правый главный ЭБУ кузова	ЭБУ правой задней двери	Сигнал управления блокировкой правой задней двери	BEAN

УКАЗАНИЕ:

*: Для моделей с системой двойной блокировки (и правосторонним рулевым управлением)
