Электрооборудование Автомобиля. Lexus GS450h GWS191
Щиток Приборов. Lexus GS450h GWS191
Щиток Приборов -- Снятие |
| 1. ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ |
- ПРЕДОСТЕРЕЖЕНИЕ:
- После отсоединения провода от отрицательного (-) вывода аккумуляторной батареи подождите не менее 90 с, чтобы не допустить срабатывания подушки безопасности и преднатяжителя ремня безопасности.
| 2. СНИМИТЕ ВЕРХНИЙ КОЖУХ РУЛЕВОЙ КОЛОНКИ |
Выверните 3 винта.
 |
Освободите 2 захвата и снимите нижний кожух рулевой колонки.
- ПРИМЕЧАНИЕ:
- Действуйте осторожно, чтобы не повредить переключатель наклона и телескопического изменения высоты.
Освободите 4 фиксатора.
 |
Освободите захват и снимите верхний кожух рулевой колонки.
| 3. СНИМИТЕ ОБЛИЦОВКУ ПАНЕЛИ УПРАВЛЕНИЯ В СБОРЕ |
 |
Освободите 5 фиксаторов с помощью отвертки.
- УКАЗАНИЕ:
- Конец отвертки перед использованием следует изолировать защитной клейкой лентой.
Снимите облицовку панели управления, а затем отсоедините разъем.
| 4. СНИМИТЕ ЩИТОК ПРИБОРОВ В СБОРЕ |
 |
Выверните 4 винта.
Отсоедините разъем и снимите щиток приборов.
| 5. СНИМИТЕ СТЕКЛО ЩИТКА ПРИБОРОВ |
 |

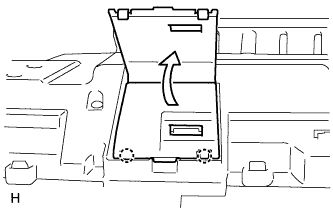

С помощью отвертки освободите 2 захвата и откройте крышку.
- УКАЗАНИЕ:
- Конец отвертки перед использованием следует изолировать защитной клейкой лентой.
Отсоедините 3 разъема.
 |
Снимите жгут проводов щитка приборов вместе с фиксаторами.
 |
Отцепите 7 захватов и снимите стекло.
 |
