Щиток Приборов -- Установка |
| 1. УСТАНОВИТЕ СТЕКЛО ЩИТКА ПРИБОРОВ |
 |

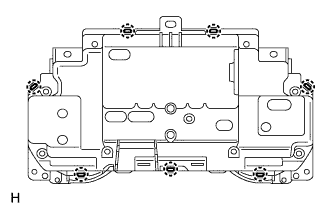

Введите в зацепление 7 захватов, чтобы установить стекло.

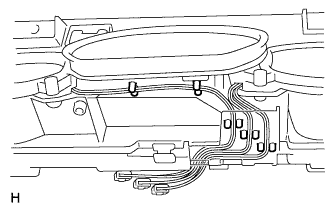

Установите жгут проводов щитка приборов вместе с фиксаторами.
 |

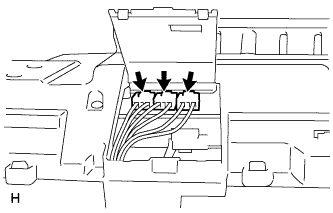

Подсоедините 3 разъема.
 |

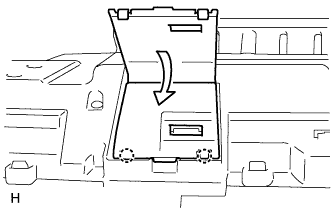

Закройте крышку и закрепите ее 2 захватами.
 |
| 2. УСТАНОВИТЕ ЩИТОК ПРИБОРОВ В СБОРЕ |
 |
Подсоедините разъем.

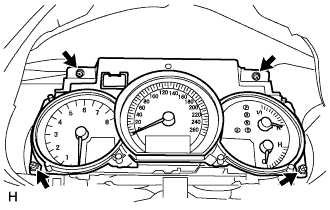

Установите щиток приборов и закрепите его 4 винтами.
| 3. УСТАНОВИТЕ ОБЛИЦОВКУ ПАНЕЛИ УПРАВЛЕНИЯ В СБОРЕ |
 |
Подсоедините разъем.

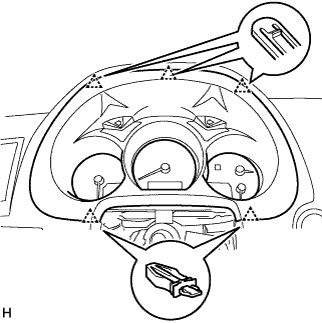

Для установки облицовки панели управления введите в зацепление 5 захватов.
| 4. УСТАНОВИТЕ ВЕРХНИЙ КОЖУХ РУЛЕВОЙ КОЛОНКИ |
Введите в зацепление 4 фиксатора, чтобы закрепить верхний кожух рулевой колонки на облицовке панели управления.
 |
Введите в зацепление захват и закрепите верхний кожух рулевой колонки.
Введите в зацепление 2 захвата и закрепите нижний кожух рулевой колонки.
- ПРИМЕЧАНИЕ:
- Действуйте осторожно, чтобы не повредить переключатель наклона и телескопического изменения высоты.
 |
С помощью отвертки вверните 3 винта.
- Момент затяжки:
- 2,0 Н*м{20 кгс*см, 18 фунт-сила-дюймов}
| 5. ПОДСОЕДИНИТЕ ПРОВОД К ОТРИЦАТЕЛЬНОМУ ВЫВОДУ АККУМУЛЯТОРНОЙ БАТАРЕИ |
| 6. ВЫПОЛНИТЕ ИНИЦИАЛИЗАЦИЮ |
Выполните инициализацию (см. стр. Нажмите здесь).
- ПРИМЕЧАНИЕ:
- После подсоединения провода к отрицательному (-) выводу аккумуляторной батареи требуется инициализация некоторых систем.
| 7. ПРОВЕРЬТЕ КОНТРОЛЬНУЮ ЛАМПУ АВАРИЙНОГО СОСТОЯНИЯ SRS |
Проверьте контрольную лампу аварийного состояния SRS (см. стр. Нажмите здесь).
