Кузов. Lexus GS450h GWS191
Сиденья. Lexus GS450h GWS191

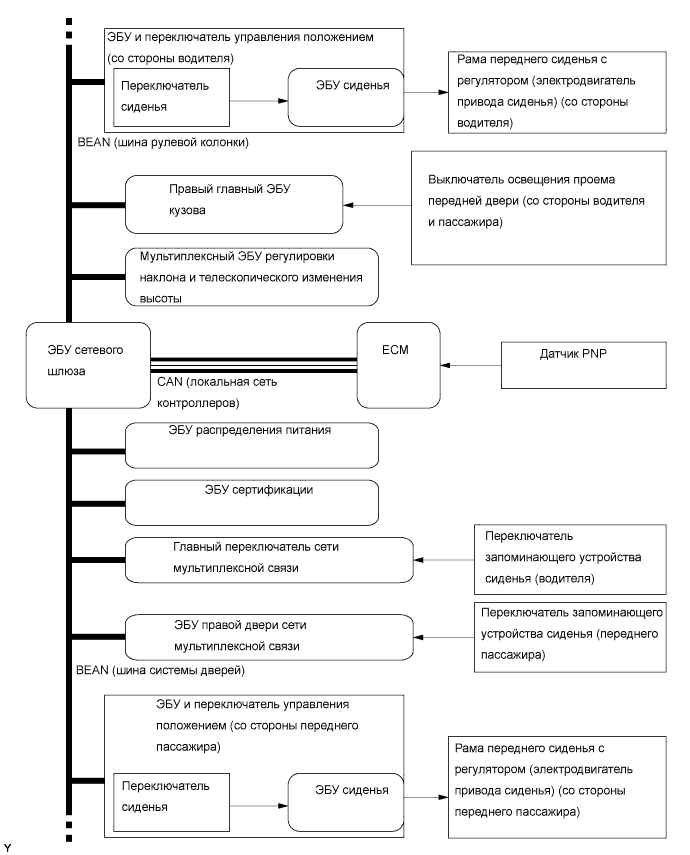

Система Передних Сидений С Электроприводом (С Системой Запоминания Положений Сидений) -- Схема Системы |
| Передатчик | Приемник | Сигнал | Шина |
| Правый главный ЭБУ кузова | ЭБУ и переключатель управления положением (со стороны водителя) | Сигнал системы дистанционной блокировки дверей | BEAN |
| Правый главный ЭБУ кузова | ЭБУ и переключатель управления положением (со стороны водителя) | Сигнал идентификатора ключа | BEAN |
| Правый главный ЭБУ кузова | ЭБУ и переключатель управления положением (со стороны водителя) | Сигнал выключателя освещения проема двери водителя | BEAN |
| Правый главный ЭБУ кузова | ЭБУ и переключатель управления положением (со стороны водителя) | Сигнал включения зажигания (IG) | BEAN |
| Правый главный ЭБУ кузова | ЭБУ и переключатель управления положением (со стороны водителя) | Сигнал включения зажигания (ACC) | BEAN |
| ЭБУ и переключатель управления положением (со стороны водителя) | ЭБУ передней двери сети мультиплексной связи (со стороны водителя) | Команда запоминания положения для переключателя M1 | BEAN |
| ЭБУ и переключатель управления положением (со стороны водителя) | ЭБУ передней двери сети мультиплексной связи (со стороны водителя) | Команда запоминания положения для переключателя M2 | BEAN |
| ЭБУ и переключатель управления положением (со стороны водителя) | ЭБУ передней двери сети мультиплексной связи (со стороны водителя) | Команда запоминания положения для переключателя M3 | BEAN |
| ЭБУ и переключатель управления положением (со стороны водителя) | ЭБУ передней двери сети мультиплексной связи (со стороны водителя) | Команда восстановления положения для переключателя M1 | BEAN |
| ЭБУ и переключатель управления положением (со стороны водителя) | ЭБУ передней двери сети мультиплексной связи (со стороны водителя) | Команда восстановления положения для переключателя M2 | BEAN |
| ЭБУ и переключатель управления положением (со стороны водителя) | ЭБУ передней двери сети мультиплексной связи (со стороны водителя) | Команда восстановления положения для переключателя M3 | BEAN |
| ЭБУ и переключатель управления положением (со стороны водителя) | Мультиплексный ЭБУ регулировки наклона и телескопического изменения высоты | Команда запоминания положения для переключателя M1 | BEAN |
| ЭБУ и переключатель управления положением (со стороны водителя) | Мультиплексный ЭБУ регулировки наклона и телескопического изменения высоты | Команда запоминания положения для переключателя M2 | BEAN |
| ЭБУ и переключатель управления положением (со стороны водителя) | Мультиплексный ЭБУ регулировки наклона и телескопического изменения высоты | Команда запоминания положения для переключателя M3 | BEAN |
| ЭБУ и переключатель управления положением (со стороны водителя) | Мультиплексный ЭБУ регулировки наклона и телескопического изменения высоты | Команда восстановления положения для переключателя M1 | BEAN |
| ЭБУ и переключатель управления положением (со стороны водителя) | Мультиплексный ЭБУ регулировки наклона и телескопического изменения высоты | Команда восстановления положения для переключателя M2 | BEAN |
| ЭБУ и переключатель управления положением (со стороны водителя) | Мультиплексный ЭБУ регулировки наклона и телескопического изменения высоты | Команда восстановления положения для переключателя M3 | BEAN |
| ЭБУ и переключатель управления положением (со стороны водителя) | Мультиплексный ЭБУ регулировки наклона и телескопического изменения высоты | Сигнал разрешения восстановления положения наклонной телескопической рулевой колонки | BEAN |
| ЭБУ и переключатель управления положением (со стороны водителя) | Мультиплексный ЭБУ регулировки наклона и телескопического изменения высоты | Сигнал запрещения восстановления положения наклонной телескопической рулевой колонки | BEAN |
| Мультиплексный ЭБУ регулировки наклона и телескопического изменения высоты | ЭБУ и переключатель управления положением (со стороны водителя) | Сигнал запуска восстановления положения наклонной телескопической рулевой колонки | BEAN |
| Мультиплексный ЭБУ регулировки наклона и телескопического изменения высоты | ЭБУ и переключатель управления положением (со стороны водителя) | Сигнал завершения восстановления положения наклонной телескопической рулевой колонки | BEAN |
| Главный переключатель сети мультиплексной связи | ЭБУ и переключатель управления положением (со стороны водителя) | Сигнал включения переключателя SET | BEAN |
| Главный переключатель сети мультиплексной связи | ЭБУ и переключатель управления положением (со стороны водителя) | Сигнал включения переключателя M1 | BEAN |
| Главный переключатель сети мультиплексной связи | ЭБУ и переключатель управления положением (со стороны водителя) | Сигнал включения переключателя M2 | BEAN |
| Главный переключатель сети мультиплексной связи | ЭБУ и переключатель управления положением (со стороны водителя) | Сигнал включения переключателя M3 | BEAN |
| ECM | ЭБУ и переключатель управления положением (со стороны водителя) | Сигнал положения P рычага переключения передач | BEAN |
| ЭБУ сертификации | ЭБУ и переключатель управления положением (со стороны водителя) | Команда обращения к памяти | BEAN |
| Правый главный ЭБУ кузова | ЭБУ и переключатель управления положением (со стороны переднего пассажира) | Сигнал выключателя освещения проема двери со стороны переднего пассажира | BEAN |
| Правый главный ЭБУ кузова | ЭБУ и переключатель управления положением (со стороны переднего пассажира) | Сигнал включения зажигания (IG) | BEAN |
| Правый главный ЭБУ кузова | ЭБУ и переключатель управления положением (со стороны переднего пассажира) | Сигнал включения зажигания (ACC) | BEAN |
| ЭБУ и переключатель управления положением (со стороны переднего пассажира) | ЭБУ передней двери сети мультиплексной связи (со стороны переднего пассажира) | Команда запоминания положения для переключателя M1 | BEAN |
| ЭБУ и переключатель управления положением (со стороны переднего пассажира) | ЭБУ передней двери сети мультиплексной связи (со стороны переднего пассажира) | Команда запоминания положения для переключателя M2 | BEAN |
| ЭБУ и переключатель управления положением (со стороны переднего пассажира) | ЭБУ передней двери сети мультиплексной связи (со стороны переднего пассажира) | Команда запоминания положения для переключателя M3 | BEAN |
| ЭБУ и переключатель управления положением (со стороны переднего пассажира) | ЭБУ передней двери сети мультиплексной связи (со стороны переднего пассажира) | Команда восстановления положения для переключателя M1 | BEAN |
| ЭБУ и переключатель управления положением (со стороны переднего пассажира) | ЭБУ передней двери сети мультиплексной связи (со стороны переднего пассажира) | Команда восстановления положения для переключателя M2 | BEAN |
| ЭБУ и переключатель управления положением (со стороны переднего пассажира) | ЭБУ передней двери сети мультиплексной связи (со стороны переднего пассажира) | Команда восстановления положения для переключателя M3 | BEAN |
| ЭБУ передней двери сети мультиплексной связи (со стороны переднего пассажира) | ЭБУ и переключатель управления положением (со стороны переднего пассажира) | Сигнал включения переключателя SET | BEAN |
| ЭБУ передней двери сети мультиплексной связи (со стороны переднего пассажира) | ЭБУ и переключатель управления положением (со стороны переднего пассажира) | Сигнал включения переключателя M1 | BEAN |
| ЭБУ передней двери сети мультиплексной связи (со стороны переднего пассажира) | ЭБУ и переключатель управления положением (со стороны переднего пассажира) | Сигнал включения переключателя M2 | BEAN |
| ЭБУ передней двери сети мультиплексной связи (со стороны переднего пассажира) | ЭБУ и переключатель управления положением (со стороны переднего пассажира) | Сигнал включения переключателя M3 | BEAN |
| ECM | ЭБУ и переключатель управления положением (со стороны переднего пассажира) | Сигнал положения P рычага переключения передач | BEAN |
