Масляный Фильтр -- Замена |
- ПРЕДОСТЕРЕЖЕНИЕ:
- Продолжительный и многократный контакт кожи с моторным маслом приводит к удалению естественных жиров, что вызывает сухость, раздражение и дерматит. Кроме того, бывшее в употреблении моторное масло содержит потенциально опасные загрязняющие вещества, которые могут вызывать рак кожи.
- При замене моторного масла следует принимать меры предосторожности, чтобы уменьшить контакт кожи с моторным маслом до минимума. Следует носить защитную одежду и перчатки, не допускающие проникновения масла. Тщательно мойте кожу водой с мылом или применяйте очищающее средство для рук, используемое без воды, чтобы удалить все бывшее в употреблении моторное масло. Не применяйте бензин, разжижители и растворители.
- В целях защиты окружающей среды отработанное масло и масляные фильтры следует утилизировать только в специально предназначенных для этого местах утилизации.
| 1. СЛЕЙТЕ МОТОРНОЕ МАСЛО |
Снимите пробку сливного отверстия.
Установите новую прокладку и пробку сливного отверстия.
- Момент затяжки:
- 40 Н*м{408 кгс*см, 30 фунт-сила-футов}
| 2. СНИМИТЕ КРЫШКУ ТЕХНОЛОГИЧЕСКОГО ОТВЕРСТИЯ ФИЛЬТРУЮЩЕГО ЭЛЕМЕНТА МАСЛЯНОГО ФИЛЬТРА |

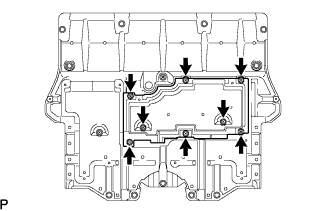

Выверните 8 винтов и откройте крышку технологического отверстия.
 |
| 3. СНИМИТЕ ФИЛЬТРУЮЩИЙ ЭЛЕМЕНТ МАСЛЯНОГО ФИЛЬТРА |
Снимите крышку масляного фильтра с помощью SST.
- Специальный инструмент (SST):
- 09228-06501
- УКАЗАНИЕ:
- Используйте резервуар для сбора сливаемого масла. Когда крышка масляного фильтра будет откручена приблизительно на 4 оборота, и ребра крышки будут располагаться вертикально, моторное масло начнет вытекать через зазор между крышкой масляного фильтра и масляным поддоном.
 |
Снимите с крышки масляного фильтра фильтрующий элемент масляного фильтра и уплотнительное кольцо.
- ПРИМЕЧАНИЕ:
- Чтобы не повредить канавку для уплотнительного кольца на крышке, снимайте уплотнительное кольцо с крышки руками, не пользуясь какими-либо инструментами.
 |
| 4. УСТАНОВИТЕ ФИЛЬТРУЮЩИЙ ЭЛЕМЕНТ МАСЛЯНОГО ФИЛЬТРА |
Очистите внутреннюю поверхность крышки масляного фильтра, резьбы и канавку для уплотнительного кольца.
|
Нанесите небольшое количество моторного масла на новое уплотнительное кольцо и установите его на крышку масляного фильтра.
Установите новый фильтрующий элемент на крышку масляного фильтра.
Удалите грязь и посторонние частицы с установочной поверхности на двигателе.
Снова нанесите небольшое количество моторного масла на уплотнительное кольцо и установите крышку масляного фильтра.
Затяните крышку масляного фильтра с помощью SST.
- Специальный инструмент (SST):
- 09228-06501
- Момент затяжки:
- 25 Н*м{255 кгс*см, 18 фунт-сила-футов}
- ПРИМЕЧАНИЕ:
- Убедитесь, что масляный фильтр был установлен надежно, как показано на рисунке.
- Соблюдайте осторожность, чтобы не зажать уплотнительное кольцо между деталями.
 |
| 5. ДОБАВЬТЕ МОТОРНОЕ МАСЛО |
Добавьте новое масло.
- Номинальный объем:
Параметр / Устройство Заданные условия Слив и заполнение с заменой масляного фильтра 6,3 литра (6,7 кварты США, 5,5 английской кварты) Слив и заполнение без замены масляного фильтра 5,9 литра (6,2 кварты США, 5,2 английской кварты) Заполнение сухой системы 7,2 литра (7,6 кварты США, 6,3 английской кварты)
Установите крышку маслоналивной горловины.
| 6. ПРОВЕРЬТЕ, НЕТ ЛИ УТЕЧЕК МОТОРНОГО МАСЛА |
Запустите двигатель. Убедитесь, что в месте соединения крышки масляного фильтра нет утечек масла.
| 7. ПРОВЕРЬТЕ УРОВЕНЬ МОТОРНОГО МАСЛА |
Прогрейте двигатель, затем остановите его и подождите 5 минут. Уровень масла должен находиться между отметками низкого и максимального уровней на щупе для измерения уровня.
Если уровень низкий, проверьте, нет ли утечек, и долейте масло до максимальной отметки.- ПРИМЕЧАНИЕ:
- Не заливайте моторное масло выше максимальной отметки.
| 8. УСТАНОВИТЕ КРЫШКУ ТЕХНОЛОГИЧЕСКОГО ОТВЕРСТИЯ ФИЛЬТРУЮЩЕГО ЭЛЕМЕНТА МАСЛЯНОГО ФИЛЬТРА |
Установите крышку технологического отверстия и закрепите ее 8 винтами.
|
