СИСТЕМА УПРАВЛЕНИЯ ЭЛЕКТРИЧЕСКИМИ СТЕКЛОПОДЪЕМНИКАМИ - Функция дистанционного подъема / опускания не работает |
ОПИСАНИЕ
- Когда зажигание включено (IG) и выключатель блокировки стеклоподъемников установлен в положение UNLOCK (РАЗБЛОКИР), главный переключатель сети мультиплексной связи посылает сигнал дистанционного управления в ЭБУ дверей мультиплексной связи, а затем данные сигналы передаются электродвигателям стеклоподъемников через переключатели сети мультиплексной связи. Однако, когда выключатель блокировки стеклоподъемников установлен в положение LOCK (ЗАБЛОКИР), главный выключатель посылает сигналы блокировки стеклоподъемников непосредственно к каждому переключателю сети мультиплексной связи.
СХЕМА СОЕДИНЕНИЙ
ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ
| 1.ПРОВЕРЬТЕ ФУНКЦИЮ РУЧНОГО ПОДЪЕМА/ОПУСКАНИЯ |
Убедитесь, что функция ручного подъема/опускания каждого переключателя работает нормально.
- OK:
- Функция ручного подъема / опускания работает нормально.
|
| ||||
| OK | |
| 2.ПРОВЕРЬТЕ ФУНКЦИЮ АВТОМАТИЧЕСКОГО ПОДЪЕМА/ОПУСКАНИЯ |
Убедитесь, что функция автоматического подъема/опускания каждого переключателя работает нормально.
- OK:
- Функция автоматического подъема/опускания работает нормально
|
| ||||
| OK | |
| 3.СНИМИТЕ ПОКАЗАНИЯ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (ПЕРЕКЛЮЧАТЕЛИ СТЕКЛОПОДЪЕМНИКОВ) |
Проверьте в режиме Data List работу переключателей электрических стеклоподъемников на главном выключателе.
Главный переключатель сети мультиплексной связи: Параметр / Устройство Измеряемый параметр / отображение на дисплее (диапазон) Нормальное состояние Замечание по диагностике P Door P/W Auto SW Сигнал переключателя автоматического подъема / опускания электрического стеклоподъемника двери переднего пассажира /
ON (ВКЛ) или OFF (ВЫКЛ)ON (ВКЛ): переключатель автоматического управления электрического стеклоподъемника двери переднего пассажира задействован
OFF (ВЫКЛ): переключатель автоматического управления электрического стеклоподъемника двери переднего пассажира не задействован- P Door P/W Up SW Сигнал переключателя подъема электрического стеклоподъемника двери переднего пассажира /
ON (ВКЛ) или OFF (ВЫКЛ)ON (ВКЛ): переключатель ручного подъема электрического стеклоподъемника двери переднего пассажира задействован
OFF (ВЫКЛ): переключатель ручного подъема электрического стеклоподъемника двери переднего пассажира не задействован- P Door P/W Down SW Сигнал переключателя опускания электрического стеклоподъемника двери переднего пассажира /
ON (ВКЛ) или OFF (ВЫКЛ)ON (ВКЛ): переключатель ручного опускания электрического стеклоподъемника двери переднего пассажира задействован
OFF (ВЫКЛ): переключатель ручного опускания электрического стеклоподъемника двери переднего пассажира не задействован- Rl Door P/W Auto SW Сигнал переключателя автоматического подъема / опускания электрического стеклоподъемника левой задней двери /
ON (ВКЛ) или OFF (ВЫКЛ)ON (ВКЛ): переключатель автоматического управления электрического стеклоподъемника левой задней двери задействован
OFF (ВЫКЛ): переключатель автоматического управления электрического стеклоподъемника левой задней двери не задействован- Rl Door P/W Up SW Сигнал переключателя подъема электрического стеклоподъемника левой задней двери /
ON (ВКЛ) или OFF (ВЫКЛ)ON (ВКЛ): переключатель ручного подъема электрического стеклоподъемника левой задней двери задействован
OFF (ВЫКЛ): переключатель ручного подъема электрического стеклоподъемника левой задней двери не задействован- Rl Door P/W Down SW Сигнал переключателя опускания электрического стеклоподъемника левой задней двери /
ON (ВКЛ) или OFF (ВЫКЛ)ON (ВКЛ): переключатель ручного опускания электрического стеклоподъемника левой задней двери задействован
OFF (ВЫКЛ): переключатель ручного опускания электрического стеклоподъемника левой задней двери не задействован- Rr Door P/W Auto SW Сигнал переключателя автоматического подъема / опускания электрического стеклоподъемника правой задней двери /
ON (ВКЛ) или OFF (ВЫКЛ)ON (ВКЛ): переключатель автоматического управления электрического стеклоподъемника правой задней двери задействован
OFF (ВЫКЛ): переключатель автоматического управления электрического стеклоподъемника правой задней двери не задействован- Rr Door P/W Up SW Сигнал переключателя подъема электрического стеклоподъемника правой задней двери /
ON (ВКЛ) или OFF (ВЫКЛ)ON (ВКЛ): переключатель ручного подъема электрического стеклоподъемника правой задней двери задействован
OFF (ВЫКЛ): переключатель ручного подъема электрического стеклоподъемника правой задней двери не задействован- Rr Door P/W Down SW Сигнал переключателя опускания электрического стеклоподъемника правой задней двери /
ON (ВКЛ) или OFF (ВЫКЛ)ON (ВКЛ): переключатель ручного опускания электрического стеклоподъемника правой задней двери задействован
OFF (ВЫКЛ): переключатель ручного опускания электрического стеклоподъемника правой задней двери не задействован- - OK:
- На дисплее отображается сообщение, указанное в таблице выше.
|
| ||||
| NG | |
| 4.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ – ПЕРЕКЛЮЧАТЕЛЬ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ) |

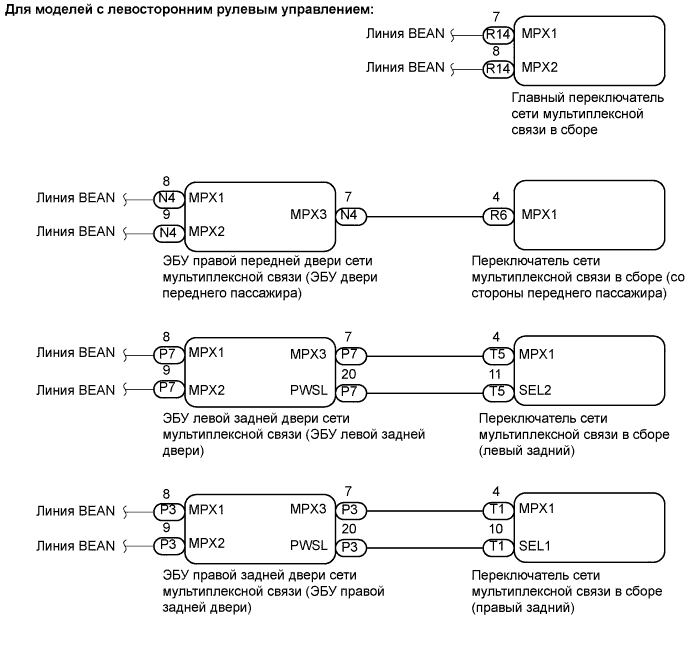

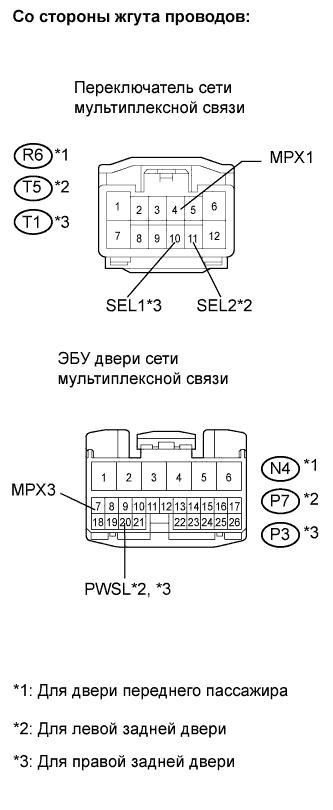

Для моделей с левосторонним рулевым управлением:
Отсоедините разъемы R6*1, T5*2 и T1*3 переключателя.
Отсоедините разъемы N4*1, P7*2 и P3*3 ЭБУ.
Измерьте сопротивление разъемов со стороны жгута проводов.
- Номинальное сопротивление:
- для двери переднего пассажира:
Контакты для подключения диагностического прибора Заданные условия R6-4 (MPX1) - N4-7 (MPX3) Менее 1 Ом R6-4 (MPX1) или N4-7 (MPX3) - масса 10 кОм или более - Для левой задней двери:
Контакты для подключения диагностического прибора Заданные условия T5-4 (MPX1) - P7-7 (MPX3) Менее 1 Ом T5-11 (SEL2) - P7-20 (PWSL) Менее 1 Ом T5-4 (MPX1) или P7-7 (MPX3) - масса 10 кОм или более T5-11 (SEL2) или P7-20 (PWSL) - масса 10 кОм или более - Для правой задней двери:
Контакты для подключения диагностического прибора Заданные условия T1-4 (MPX1) - P3-7 (MPX3) Менее 1 Ом T1-11 (SEL2) - P3-20 (PWSL) Менее 1 Ом T1-4 (MPX1) или P3-7 (MPX3) - масса 10 кОм или более T1-11 (SEL2) или P3-20 (PWSL) - масса 10 кОм или более
 |

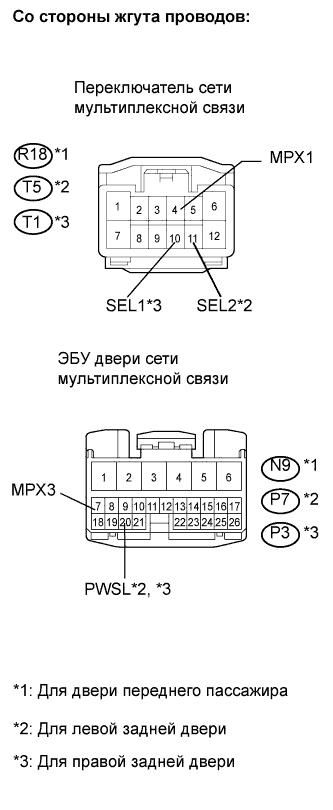

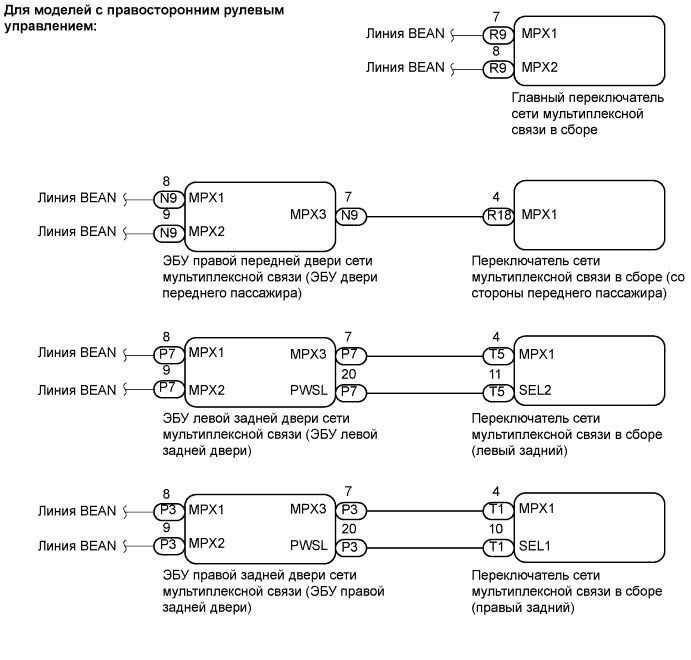

Для моделей с правосторонним рулевым управлением:
Отсоедините разъемы R18*1, T5*2 и T1*3 переключателя.
Отсоедините разъем N9*1, P7*2 или P3*3 ЭБУ.
Измерьте сопротивление разъемов со стороны жгута проводов.
- Номинальное сопротивление:
- для двери переднего пассажира:
Контакты для подключения диагностического прибора Заданные условия R18-4 (MPX1) - N9-7 (MPX3) Менее 1 Ом R18-4 (MPX1) или N9-7 (MPX3) - масса 10 кОм или более - Для левой задней двери:
Контакты для подключения диагностического прибора Заданные условия T5-4 (MPX1) - P7-7 (MPX3) Менее 1 Ом T5-11 (SEL2) - P7-20 (PWSL) Менее 1 Ом T5-4 (MPX1) или P7-7 (MPX3) - масса 10 кОм или более T5-11 (SEL2) или P7-20 (PWSL) - масса 10 кОм или более - Для правой задней двери:
Контакты для подключения диагностического прибора Заданные условия T1-4 (MPX1) - P3-7 (MPX3) Менее 1 Ом T1-11 (SEL2) - P3-20 (PWSL) Менее 1 Ом T1-4 (MPX1) или P3-7 (MPX3) - масса 10 кОм или более T1-11 (SEL2) или P3-20 (PWSL) - масса 10 кОм или более
 |
|
| ||||
| OK | |
| 5.СНИМИТЕ ПОКАЗАНИЯ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (СИГНАЛ БЛОКИРОВКИ ОКОН) |
Проверьте в режиме Data List работу выключателя блокировки стеклоподъемников на главном выключателе.
Главный переключатель сети мультиплексной связи: Параметр / Устройство Измеряемый параметр / отображение на дисплее (диапазон) Нормальное состояние Замечание по диагностике Power Window Lock SW Сигнал выключателя блокировки электрических стеклоподъемников / ON или OFF ON (ВКЛ): выключатель блокировки стеклоподъемников включен
OFF (ВЫКЛ): выключатель блокировки стеклоподъемников выключен- - OK:
- На экране отображается значение ON (выключатель блокировки стеклоподъемников включен).
|
| ||||
| NG | |
| 6.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ГЛАВНЫЙ ВЫКЛЮЧАТЕЛЬ – ПЕРЕКЛЮЧАТЕЛЬ) |

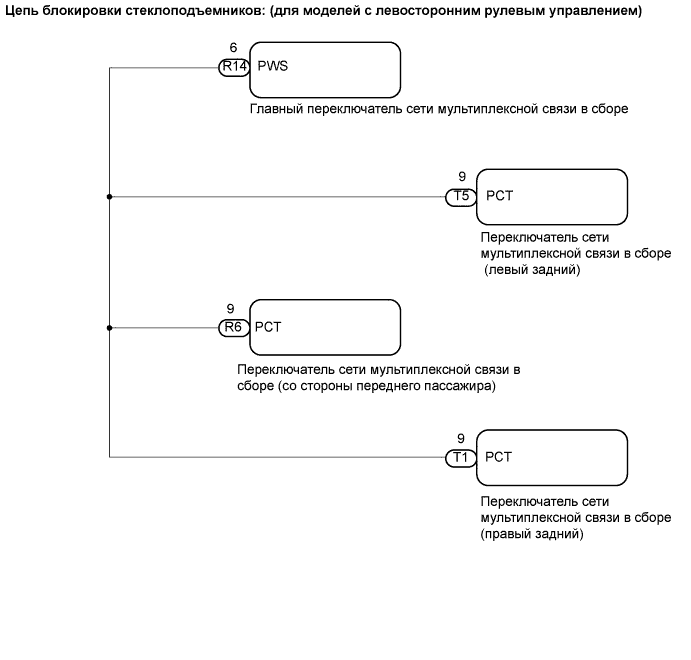

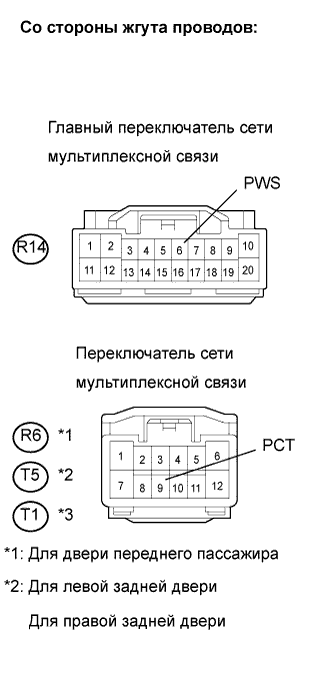

Для моделей с левосторонним рулевым управлением:
Отсоедините разъем R14 главного выключателя.
Отсоедините разъемы R6*1, T5*2 и T1*3 переключателя.
Измерьте сопротивление разъемов со стороны жгута проводов.
- Номинальное сопротивление:
- для двери переднего пассажира:
Контакты для подключения диагностического прибора Заданные условия R14-6 (PWS) - R6-9 (PCT) Менее 1 Ом R14-6 (PWS) или R6-9 (PCT) - масса 10 кОм или более - Для левой задней двери:
Контакты для подключения диагностического прибора Заданные условия R14-6 (PWS) - T5-9 (PCT) Менее 1 Ом R14-6 (PWS) или T5-9 (PCT) - масса 10 кОм или более - Для правой задней двери:
Контакты для подключения диагностического прибора Заданные условия R14-6 (PWS) - T1-9 (PCT) Менее 1 Ом R14-6 (PWS) или T1-9 (PCT) - масса 10 кОм или более
 |

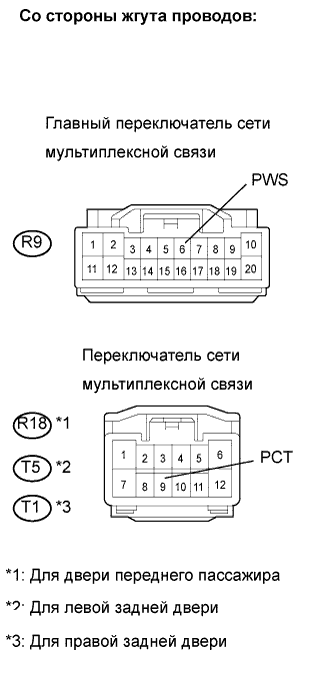

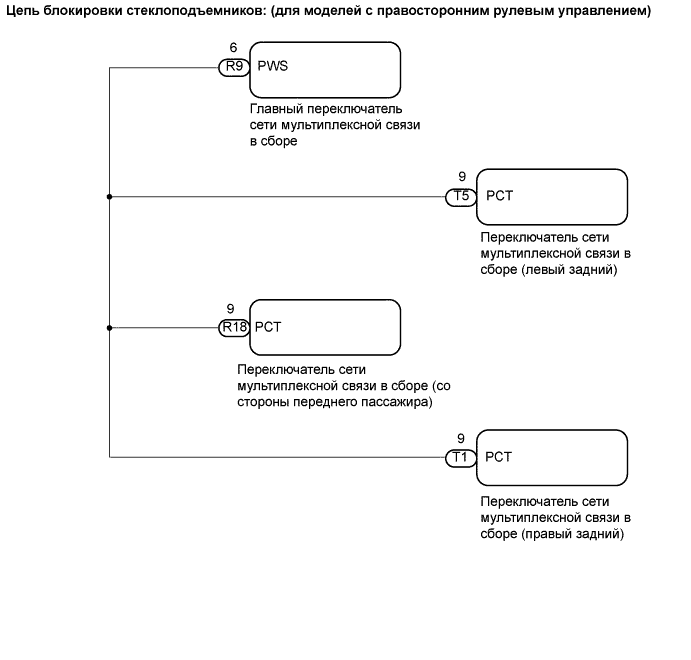

Для моделей с правосторонним рулевым управлением:
Отсоедините разъем R9 главного выключателя.
Отсоедините разъемы R18*1, T5*2 и T1*3 переключателя.
Измерьте сопротивление разъемов со стороны жгута проводов.
- Номинальное сопротивление:
- для двери переднего пассажира:
Контакты для подключения диагностического прибора Заданные условия R9-6 (PWS) - R18-9 (PCT) Менее 1 Ом S9-6 (PWS) или R18-9 (PCT) - масса 10 кОм или более - Для левой задней двери:
Контакты для подключения диагностического прибора Заданные условия R9-6 (PWS) - T5-9 (PCT) Менее 1 Ом R9-6 (PWS) или T5-9 (PCT) - масса 10 кОм или более - Для правой задней двери:
Контакты для подключения диагностического прибора Заданные условия R9-6 (PWS) - T1-9 (PCT) Менее 1 Ом R9-6 (PWS) или T1-9 (PCT) - масса 10 кОм или более
 |
|
| ||||
| OK | ||
| ||
