DTC B2417 Неисправность левого электродвигателя системы управления уровнем фар

DTC B2418 Неисправность правого электродвигателя системы управления уровнем фар


ОПИСАНИЕ

Привод системы управления уровнем фар получает управляющий сигнал от ЭБУ системы AFS. ЭБУ системы AFS получает сигналы о рабочем состоянии привода системы управления уровнем фар.

№ DTC
Условие обнаружения DTC
Неисправный участок
B2417
При выполнении одного из следующих условий:
  1. Неисправность левого электродвигателя системы управления уровнем фар
  2. Обрыв или короткое замыкание в цепи левого электродвигателя системы управления уровнем фар
  1. Левый электродвигатель системы управления уровнем фар
  2. Жгут проводов
  3. ЭБУ системы AFS
B2418
При выполнении одного из следующих условий:
  1. Неисправность правого электродвигателя системы управления уровнем фар
  2. Обрыв или короткое замыкание в цепи правого электродвигателя системы управления уровнем фар
  1. Правый электродвигатель системы управления уровнем фар
  2. Жгут проводов
  3. ЭБУ системы AFS

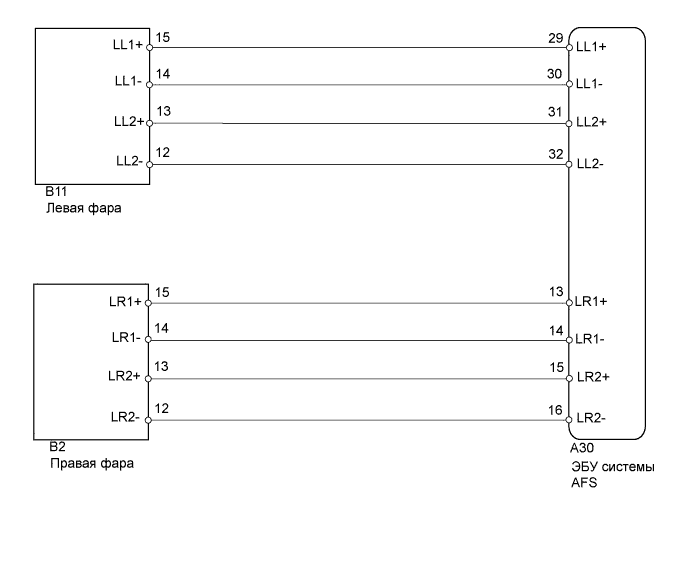

СХЕМА СОЕДИНЕНИЙ


Lexus GS450h GWS191.Освещение.Система Освещения. Dtc B2417 Неисправность Левого Электродвигателя Системы Управления Уровнем Фар


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

1.ВЫПОЛНИТЕ АКТИВНУЮ ДИАГНОСТИКУ С ПОМОЩЬЮ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (ЭЛЕКТРОДВИГАТЕЛЬ СИСТЕМЫ УПРАВЛЕНИЯ УРОВНЕМ ФАР)

  1. Подсоедините портативный диагностический прибор к DLC3.

  1. Включите зажигание (IG) и установите главный выключатель портативного диагностического прибора в положение ON (ВКЛ).

  1. Выберите в списке Active Test указанный ниже параметр и проверьте работу электродвигателя.

    ЭБУ системы AFS
    Параметр / Устройство
    		Описание проверки
    		Замечание по диагностике
    Drive The Leveling Motor
    		Управление электродвигателем системы управления уровнем фар (подъем / выключение) (UP / OFF)
    		-
    Drive The Leveling Motor
    		Управление электродвигателем системы управления уровнем фар (опускание / выключение) (DOWN / OFF)
    		-
    OK:
    Электродвигатель системы управления уровнем фар работает.

    Результат
    Результат
    		Следующий шаг
    NG
    		А
    OK (при проверке по ТАБЛИЦЕ ДИАГНОСТИЧЕСКИХ КОДОВ НЕИСПРАВНОСТЕЙ)
    		B
    ОК (при проверке по ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ)
    		C


B
ЗАМЕНИТЕ ЭБУ СИСТЕМЫ AFS

C
ПЕРЕЙДИТЕ К ПРОВЕРКЕ СЛЕДУЮЩЕЙ ЦЕПИ, УКАЗАННОЙ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ
А


2.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ЭЛЕКТРОДВИГАТЕЛЬ СИСТЕМЫ УПРАВЛЕНИЯ УРОВНЕМ ФАР – ЭБУ СИСТЕМЫ AFS)

Lexus GS450h GWS191.Освещение.Система Освещения. Dtc B2417 Неисправность Левого Электродвигателя Системы Управления Уровнем Фар

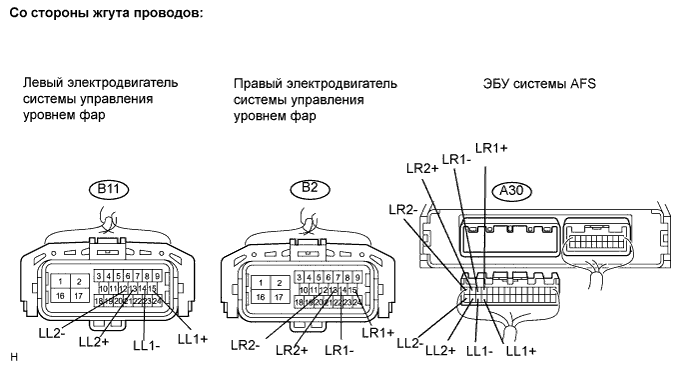

  1. Отсоедините разъемы фары B11 и B2.

  1. Отсоедините разъем A30 ЭБУ.

  1. Измерьте сопротивление разъемов со стороны жгута проводов.

    Номинальное сопротивление:
    LH (B2417)
    Контакты для подключения диагностического прибора
    		Заданные условия
    A30-29 (LL1+) - B11-15 (LL1+)
    		Менее 1 Ом
    A30-30 (LL1-) - B11-14 (LL1-)
    		Менее 1 Ом
    A30-31 (LL2+) - B11-13 (LL2+)
    		Менее 1 Ом
    A30-32 (LL2-) - B11-12 (LL2-)
    		Менее 1 Ом
    A30-29 (LL1+) - масса
    		10 кОм или более
    A30-30 (LL1-) - масса
    		10 кОм или более
    A30-31 (LL2+) - масса
    		10 кОм или более
    A30-32 (LL2-) - масса
    		10 кОм или более
    RH (B2418):
    Контакты для подключения диагностического прибора
    		Заданные условия
    A30-13 (LR1+) - B2-15 (LR1+)
    		Менее 1 Ом
    A30-14 (LR1-) - B2-14 (LR1-)
    		Менее 1 Ом
    A30-15 (LR2+) - B2-13 (LR2+)
    		Менее 1 Ом
    A30-16 (LR2-) - B2-12 (LR2-)
    		Менее 1 Ом
    A30-13 (LR1+) - масса
    		10 кОм или более
    A30-14 (LR1-) - масса
    		10 кОм или более
    A30-15 (LR2+) - масса
    		10 кОм или более
    A30-16 (LR2-) - масса
    		10 кОм или более


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK


3.ПРОВЕРЬТЕ ЭЛЕКТРОДВИГАТЕЛЬ СИСТЕМЫ УПРАВЛЕНИЯ УРОВНЕМ ФАР
Lexus GS450h GWS191.Освещение.Система Освещения. Dtc B2417 Неисправность Левого Электродвигателя Системы Управления Уровнем Фар

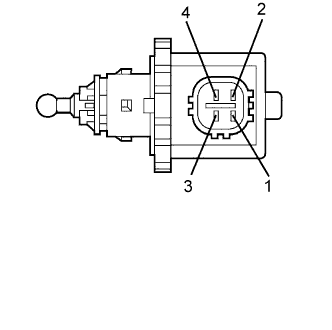

  1. Измерьте сопротивление между контактами разъема.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Заданные условия
    1 - 2
    		5,8-12,5 Ом
    3 - 4
    		5,8-12,5 Ом

    Результат
    Результат
    		Следующий шаг
    OK (при проверке по ТАБЛИЦЕ ДИАГНОСТИЧЕСКИХ КОДОВ НЕИСПРАВНОСТЕЙ)
    		А
    ОК (при проверке по ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ)
    		B
    NG
    		C


B
ПЕРЕЙДИТЕ К ПРОВЕРКЕ СЛЕДУЮЩЕЙ ЦЕПИ, УКАЗАННОЙ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

C
ЗАМЕНИТЕ ФАРУ В СБОРЕ
А

ЗАМЕНИТЕ ЭБУ СИСТЕМЫ AFS
