DTC B2416 Неисправность датчика высоты подвески |
ОПИСАНИЕ
ЭБУ системы AFS получает сигналы высоты автомобиля спереди и сзади от датчиков высоты подвески. № DTC
| Условие обнаружения DTC
| Неисправный участок
|
B2416
| При выполнении одного из следующих условий:
- Неисправность датчика высоты подвески
- Обрыв или короткое замыкание в цепи датчика высоты подвески
| - Жгут проводов
- ЭБУ системы AFS
|
СХЕМА СОЕДИНЕНИЙ
ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ
1.СНИМИТЕ ПОКАЗАНИЯ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (ДЛЯ ДАТЧИКА ВЫСОТЫ ПОДВЕСКИ) |
Подсоедините портативный диагностический прибор к DLC3.
Включите зажигание (IG) и установите главный выключатель портативного диагностического прибора в положение ON (ВКЛ).
Выберите параметр в режиме DATA LIST и проверьте его значение на дисплее портативного диагностического прибора.
ЭБУ системы AFSПараметр / Устройство
| Измеряемый параметр / отображение на дисплее (диапазон)
| Нормальное состояние
| Замечание по диагностике
|
Fr Height Sens
| Величина напряжения сигнала датчика высоты передней подвески / 0–5 В
| Приблизительно 2,5 В
| -
|
Rr Height Sens
| Величина напряжения сигнала датчика высоты задней подвески / 0–5 В
| Приблизительно 2,5 В
| -
|
- OK:
- Отображается значение, указанное для нормального состояния.
РезультатРезультат
| Следующий шаг
|
NG
| А
|
OK (при проверке по ТАБЛИЦЕ ДИАГНОСТИЧЕСКИХ КОДОВ НЕИСПРАВНОСТЕЙ)
| B
|
ОК (при проверке по ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ)
| C
|
| |
|
| ПЕРЕЙДИТЕ К ПРОВЕРКЕ СЛЕДУЮЩЕЙ ЦЕПИ, УКАЗАННОЙ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ |
|
|

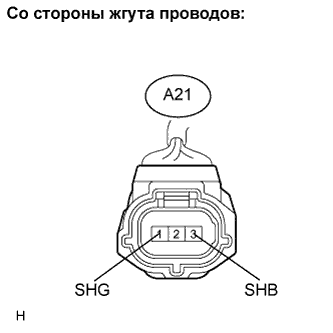

2.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ЦЕПЬ ПЕРЕДНЕГО ДАТЧИКА ВЫСОТЫ ПОДВЕСКИ) |
Отсоедините разъем A21 датчика.
Измерьте напряжение на разъеме со стороны жгута проводов.
- Номинальное напряжение:
Контакты для подключения диагностического прибора
| Режим
| Заданные условия
|
A21-1 (SHG) - A21-3 (SHB)
| Зажигание включено (IG)
| 4,5-5,5 В
|

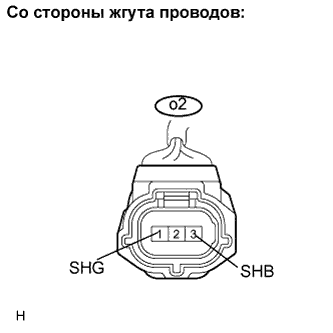

3.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ЦЕПЬ ЗАДНЕГО ДАТЧИКА ВЫСОТЫ ПОДВЕСКИ) |
Отсоедините разъем o2 датчика.
Измерьте напряжение на разъеме со стороны жгута проводов.
- Номинальное напряжение:
Контакты для подключения диагностического прибора
| Режим
| Заданные условия
|
o2-1 (SHG) - o2-3 (SHB)
| Зажигание включено (IG)
| 4,5-5,5 В
|

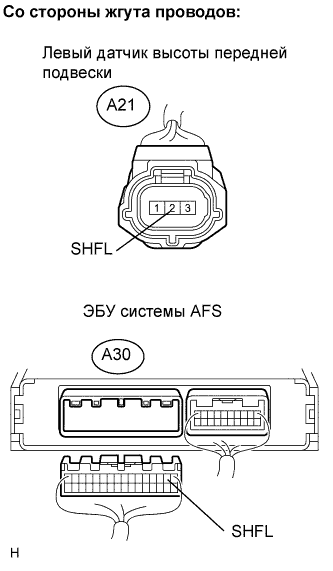

4.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ПЕРЕДНИЙ ДАТЧИК ВЫСОТЫ ПОДВЕСКИ – ЭБУ СИСТЕМЫ AFS) |
Отсоедините разъем A21 датчика.
Отсоедините разъем A30 ЭБУ.
Измерьте сопротивление разъемов со стороны жгута проводов.
- Номинальное сопротивление:
Контакты для подключения диагностического прибора
| Заданные условия
|
A21-2 (SHFL) - A30-2 (SHFL)
| Менее 1 Ом
|
A21-2 (SHFL) - масса
| 10 кОм или более
|
| ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ |
|
|

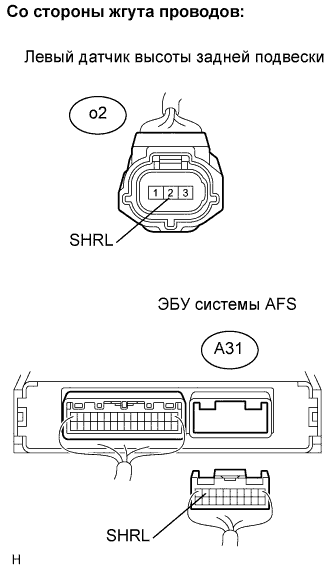

5.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ЗАДНИЙ ДАТЧИК ВЫСОТЫ ПОДВЕСКИ – ЭБУ СИСТЕМЫ AFS) |
Отсоедините разъем o2 датчика.
Отсоедините разъем А31 ЭБУ.
Измерьте сопротивление разъемов со стороны жгута проводов.
- Номинальное сопротивление:
Контакты для подключения диагностического прибора
| Заданные условия
|
o2-2 (SHRL) - A31-9 (SHRL)
| Менее 1 Ом
|
o2-2 (SHRL) - масса
| 10 кОм или более
|
| ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ |
|
|

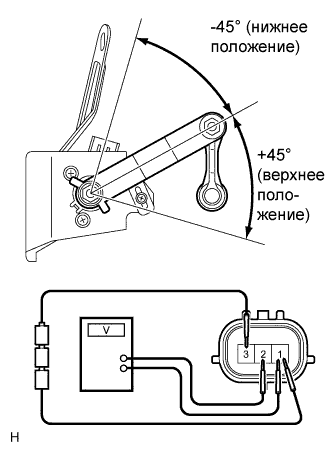

6.ПРОВЕРЬТЕ ЛЕВЫЙ ПЕРЕДНИЙ ДАТЧИК ВЫСОТЫ ПОДВЕСКИ |
Соедините последовательно 3 сухие батареи (1,5 В).
Снимите передний датчик высоты подвески в сборе.
Соедините положительный (+) вывод аккумуляторной батареи с контактом 1, а отрицательный (-) вывод – с контактом 3.
Измерьте напряжение между контактами 2 и 1, медленно двигая тягу вверх-вниз.
- Номинальное напряжение:
Контакты для подключения диагностического прибора
| Режим
| Заданные условия
|
2 (SHFL) - 1 (SHG)
| +45° (верхнее положение)
| Приблизительно 4,5 В
|
2 (SHFL) - 1 (SHG)
| 0° (норма)
| Приблизительно 2,5 В
|
2 (SHFL) - 1 (SHG)
| -45° (нижнее положение)
| Приблизительно 0,5 В
|
| ЗАМЕНИТЕ ЛЕВЫЙ ПЕРЕДНИЙ ДАТЧИК ВЫСОТЫ ПОДВЕСКИ |
|
|

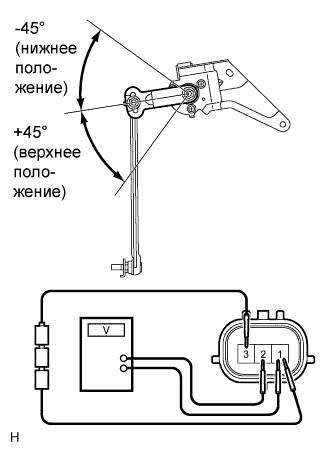

7.ПРОВЕРЬТЕ ЛЕВЫЙ ЗАДНИЙ ДАТЧИК ВЫСОТЫ ПОДВЕСКИ |
Соедините последовательно 3 сухие батареи (1,5 В).
Снимите задний датчик высоты подвески в сборе.
Соедините положительный (+) вывод аккумуляторной батареи с контактом 1, а отрицательный (-) вывод – с контактом 3.
Измерьте напряжение между контактами 2 и 1, медленно двигая тягу вверх-вниз.
- Номинальное напряжение:
Контакты для подключения диагностического прибора
| Режим
| Заданные условия
|
2 (SHRL) - 1 (SHG)
| +45° (верхнее положение)
| Приблизительно 4,5 В
|
2 (SHRL) - 1 (SHG)
| 0° (норма)
| Приблизительно 2,5 В
|
2 (SHRL) - 1 (SHG)
| -45° (нижнее положение)
| Приблизительно 0,5 В
|
РезультатРезультат
| Следующий шаг
|
OK (при проверке по ТАБЛИЦЕ ДИАГНОСТИЧЕСКИХ КОДОВ НЕИСПРАВНОСТЕЙ)
| А
|
ОК (при проверке по ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ)
| B
|
NG
| C
|
| ПЕРЕЙДИТЕ К ПРОВЕРКЕ СЛЕДУЮЩЕЙ ЦЕПИ, УКАЗАННОЙ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ |
|
|
| ЗАМЕНИТЕ ЛЕВЫЙ ЗАДНИЙ ДАТЧИК ВЫСОТЫ ПОДВЕСКИ |
|
|
А |
|
|
|
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ |
|

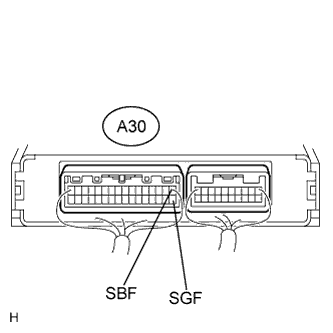

8.ПРОВЕРЬТЕ ЭБУ СИСТЕМЫ AFS |
Измерьте напряжение на разъеме.
- Номинальное напряжение:
Контакты для подключения диагностического прибора
| Режим
| Заданные условия
|
A30-1 (SBF) - A30-17 (SGF)
| Зажигание включено (IG)
| 4,5-5,5 В
|
РезультатРезультат
| Следующий шаг
|
OK
| А
|
NG (при проверке по ТАБЛИЦЕ ДИАГНОСТИЧЕСКИХ КОДОВ НЕИСПРАВНОСТЕЙ)
| B
|
NG (при проверке по ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ)
| C
|
| |
|
| ПЕРЕЙДИТЕ К ПРОВЕРКЕ СЛЕДУЮЩЕЙ ЦЕПИ, УКАЗАННОЙ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ |
|
|
А |
|
|
|
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ |
|

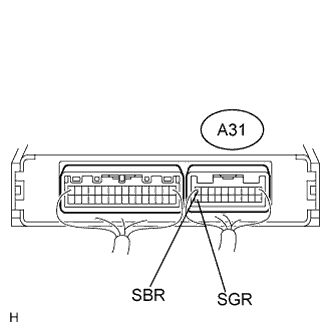

9.ПРОВЕРЬТЕ ЭБУ СИСТЕМЫ AFS |
Измерьте напряжение на разъеме.
- Номинальное напряжение:
Контакты для подключения диагностического прибора
| Режим
| Заданные условия
|
A31-10 (SBR) - A31-20 (SGR)
| Зажигание включено (IG)
| 4,5-5,5 В
|
РезультатРезультат
| Следующий шаг
|
OK
| А
|
NG (при проверке по ТАБЛИЦЕ ДИАГНОСТИЧЕСКИХ КОДОВ НЕИСПРАВНОСТЕЙ)
| B
|
NG (при проверке по ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ)
| C
|
| |
|
| ПЕРЕЙДИТЕ К ПРОВЕРКЕ СЛЕДУЮЩЕЙ ЦЕПИ, УКАЗАННОЙ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ |
|
|
А |
|
|
|
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ |
|
