Dtc B1462/62 Цепь Датчика Влажности В Салоне

Отопитель И Система Кондиционирования. Lexus GS450h GWS191
Кондиционирование Воздуха. Lexus GS450h GWS191
+++++++++++++++++++++++++++++++++++++++++++---> TechDoc

для подготовки Нажмите здесь


ОПИСАНИЕ

Датчик влажности в салоне измеряет влажность внутри автомобиля. Напряжение датчика влажности в салоне изменяется в зависимости от влажности в автомобиле. Блок управления системой кондиционирования считывает изменения сигнала датчика влажности в салоне.
Датчик влажности в салоне совмещен с датчиком температуры в салоне.

№ DTC
Условие обнаружения DTC
Неисправный участок
B1462/62
Обрыв или короткое замыкание в цепи датчика влажности в салоне
  1. Датчик влажности в салоне (датчик температуры в салоне)
  2. Жгут проводов между датчиком влажности в салоне (датчиком температуры в салоне) и блоком управления системой кондиционирования
  3. Блок управления системой кондиционирования

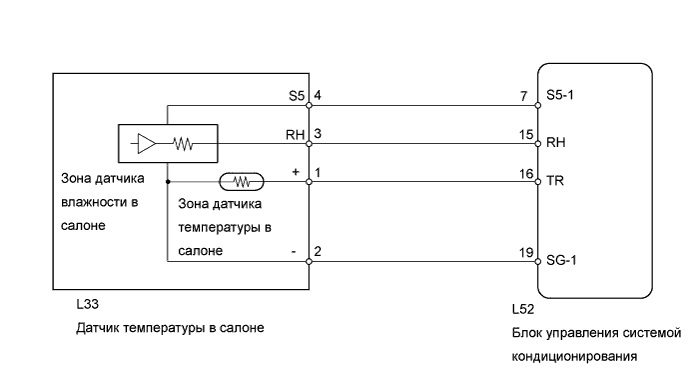

СХЕМА СОЕДИНЕНИЙ


E132491E02


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

1.СНИМИТЕ ПОКАЗАНИЯ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (HUMIDITY SENS)

  1. Подсоедините портативный диагностический прибор к DLC3.

  1. Включите зажигание (IG) и установите главный выключатель портативного диагностического прибора в положение ON (ВКЛ).

  1. Выберите указанный ниже параметр из списка DATA LIST и считайте его значение с дисплея портативного диагностического прибора.

    Блок управления системой кондиционирования
    Параметр
    		Контролируемая величина / диапазон
    (диапазон индикации)
    		Нормальное состояние
    		Замечание по диагностике
    Humidity Sens
    (датчик влажности)
    		Показания датчика влажности /
    мин.: 0%, макс.: 100%
    		Отображается фактическая влажность в салоне
    		-
    OK:
    На дисплее отображается значение, соответствующее нормальному состоянию.

    Результат
    Результат
    		Следующий шаг
    NG
    		А
    OK (при проверке по ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ)
    		B
    OK (при проверке по DTC)
    		C


B
ПЕРЕЙДИТЕ К ПРОВЕРКЕ СЛЕДУЮЩЕЙ ЦЕПИ, УКАЗАННОЙ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

C
ЗАМЕНИТЕ БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ
А

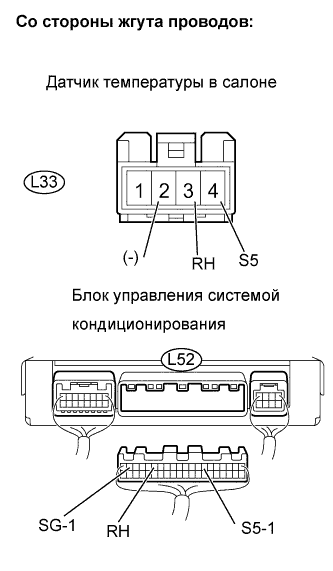

2.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ДАТЧИК ТЕМПЕРАТУРЫ ВОЗДУХА В САЛОНЕ – БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ)
E132470E04

  1. Отсоедините разъем L33 датчика температуры в салоне.

  1. Отсоедините разъем L52 блока управления системой кондиционирования.

  1. Измерьте сопротивление разъемов со стороны жгута проводов.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Заданные условия
    L33-3 (RH) - L52-15 (RH)
    		Менее 1 Ом
    L33-4 (S5) - L52-7 (S5-1)
    		Менее 1 Ом
    L33-2 (-) - L52-19 (SG-1)
    		Менее 1 Ом
    L52-19 (SG-1) - масса
    		10 кОм или более
    L52-15 (RH) - масса
    		Менее 1 Ом
    L52-7 (S5-1) - масса
    		10 кОм или более


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK

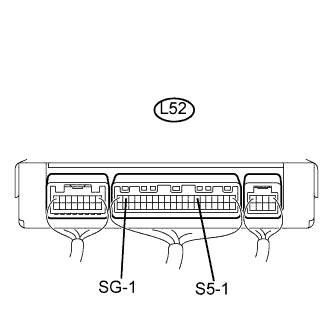

3.ПРОВЕРЬТЕ БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ (НАПРЯЖЕНИЕ S5-1 - SG-1)
E107325E36

  1. Снимите блок управления системы кондиционирования, не отсоединяя его разъемы.

  1. Измерьте напряжение на разъеме.

    Номинальное напряжение:
    Контакты для подключения диагностического прибора
    		Условия измерения влажности
    		Заданные условия
    L52-7 (S5-1) - L52-19 (SG-1)
    		Зажигание включено (IG)
    		4,5-5,5 В
    L52-7 (S5-1) - L52-19 (SG-1)
    		Зажигание выключено
    		Менее 1 В


NG
ЗАМЕНИТЕ БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ
OK


4.ПРОВЕРЬТЕ ДАТЧИК ТЕМПЕРАТУРЫ В САЛОНЕ (ДАТЧИК ВЛАЖНОСТИ В САЛОНЕ)
E107329E04

  1. Снимите датчик температуры в салоне.

  1. Измерьте напряжение на датчике.

    Номинальное напряжение:
    Контакты для подключения диагностического прибора
    		Условия измерения влажности
    		Заданные условия
    2 (-) - 3 (RH)
    		10%
    		0,70–1,08 В
    2 (-) - 3 (RH)
    		20%
    		0,66–1,57 В
    2 (-) - 3 (RH)
    		30%
    		1,13–1,95 В
    2 (-) - 3 (RH)
    		40%
    		1,61–2,24 В
    2 (-) - 3 (RH)
    		50%
    		1,99–2,46 В
    2 (-) - 3 (RH)
    		60%
    		2,26–2,66 В
    2 (-) - 3 (RH)
    		70%
    		2,48–2,85 В
    2 (-) - 3 (RH)
    		80%
    		2,68–3,04 В
    2 (-) - 3 (RH)
    		90%
    		2,87–3,05 В
    ПРИМЕЧАНИЕ:
    1. Не прикасайтесь к датчику влажности, так как температура тела может повлиять на результаты проверки. При выполнении проверки держите датчик за разъем.
    2. Перед началом проверки дайте датчику адаптироваться к температуре и влажности окружающей среды.
    3. Номинальные напряжения в приведенной выше таблице основаны на проверке при температуре окружающего воздуха 25°C (77°F).


NG
ЗАМЕНИТЕ ДАТЧИК ТЕМПЕРАТУРЫ В САЛОНЕ
OK

ЗАМЕНИТЕ БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ
