DTC B1446/46 Цепь серводвигателя управления смесительной заслонкой (со стороны водителя)


ОПИСАНИЕ

Сервопривод смесительной заслонки передает импульсные сигналы, указывая положение заслонки блоку управления системой кондиционирования. На основе этих сигналов блок управления системой кондиционирования приводит в движение электродвигатель (вращая его в прямом или обратном направлении), переводя смесительную заслонку (со стороны сиденья водителя) в требуемое положение. Тем самым регулируется поток воздуха, проходящего через испаритель и сердцевину отопителя, и изменяется температура воздуха, подаваемого к сиденью водителя.
УКАЗАНИЕ:
Поскольку данный код может выводиться в случае механической блокировки рычага заслонки или самой заслонки, необходимо убедиться в отсутствии механических неисправностей.

№ DTC
Условие обнаружения DTC
Неисправный участок
B1446/46
Показания датчика положения смесительной заслонки не меняются даже тогда, когда блок управления системой кондиционирования приводит в действие серводвигатель смесительной заслонки
  1. Серводвигатель управления смесительной заслонкой
  2. Жгут проводов системы кондиционирования
  3. Блок управления системой кондиционирования

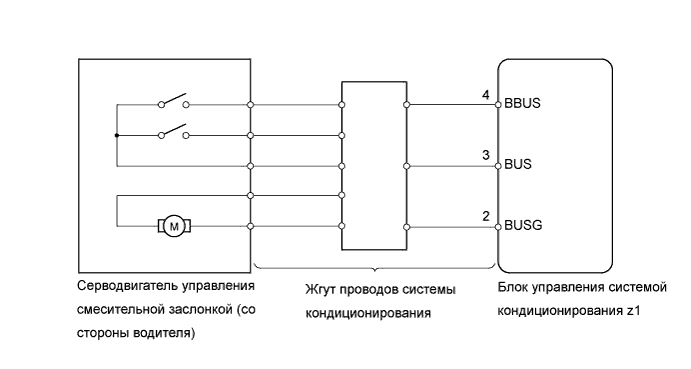

СХЕМА СОЕДИНЕНИЙ


Lexus GS450h GWS191.Кондиционирование Воздуха.Система Кондиционирования Воздуха. Dtc B1446/46 Цепь Серводвигателя Управления Смесительной Заслонкой (Со Стороны Водителя)


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

1.СНИМИТЕ ПОКАЗАНИЯ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (AIR MIX PULSE-D)

  1. Подсоедините портативный диагностический прибор к DLC3.

  1. Включите зажигание (IG) и установите главный выключатель портативного диагностического прибора в положение ON (ВКЛ).

  1. Выберите параметр в режиме DATA LIST и проверьте его значение на дисплее портативного диагностического прибора.

    Блок управления системой кондиционирования
    Параметр
    		Контролируемая величина / диапазон
    (диапазон индикации)
    		Нормальное состояние
    		Замечание по диагностике
    Air Mix Pulse-D
    (импульсный сигнал сервопривода смесительной заслонки (со стороны водителя))
    		Импульсный сигнал серводвигателя смесительной заслонки со стороны водителя /
    мин.: 0, макс.: 255
    		На дисплее будет отображаться значение, установленное пользователем.
    		-
    OK:
    На дисплее отображается значение, соответствующее нормальному состоянию.

    Результат
    Результат
    		Следующий шаг
    NG
    		А
    OK (при проверке по ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ)
    		B
    OK (при проверке по DTC)
    		C


B
ПЕРЕЙДИТЕ К ПРОВЕРКЕ СЛЕДУЮЩЕЙ ЦЕПИ, УКАЗАННОЙ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

C
ЗАМЕНИТЕ БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ
А


2.ЗАМЕНИТЕ СЕРВОДВИГАТЕЛЬ УПРАВЛЕНИЯ СМЕСИТЕЛЬНОЙ ЗАСЛОНКОЙ
УКАЗАНИЕ:
Поскольку проверить снятый с автомобиля серводвигатель невозможно, замените серводвигатель и проверьте, восстанавливается ли нормальное состояние.
OK:
Исчезновение указанной неисправности.


NG
ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ
OK

КОНЕЦ
