DTC B1442/42 Цепь серводвигателя управления входной заслонкой


ОПИСАНИЕ

Сервопривод смесительной заслонки передает импульсные сигналы, указывая положение заслонки блоку управления системой кондиционирования. На основе этих сигналов блок управления системой кондиционирования приводит в движение электродвигатель (вращая его в прямом или обратном направлении), переводя входную заслонку в требуемое положение и устанавливая необходимый режим воздухозабора (впуск наружного воздуха, впуск наружного воздуха / рециркуляция и рециркуляция).
УКАЗАНИЕ:
Поскольку данный код может выводиться в случае механической блокировки рычага заслонки или самой заслонки, необходимо убедиться в отсутствии механических неисправностей.

№ DTC
Условие обнаружения DTC
Неисправный участок
B1442/42
Показания датчика положения входной заслонки не меняются даже тогда, когда блок управления системой кондиционирования приводит в действие серводвигатель входной заслонки
  1. Серводвигатель управления заслонкой воздуховода в салоне
  2. Жгут проводов системы кондиционирования
  3. Блок управления системой кондиционирования

СХЕМА СОЕДИНЕНИЙ

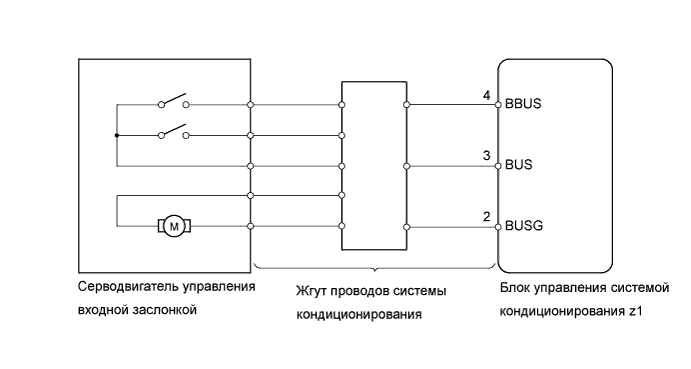

Lexus GS450h GWS191.Кондиционирование Воздуха.Система Кондиционирования Воздуха. Dtc B1442/42 Цепь Серводвигателя Управления Входной Заслонкой


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

1.СНИМИТЕ ПОКАЗАНИЯ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (A/I DAMP PLS)

  1. Подсоедините портативный диагностический прибор к DLC3.

  1. Включите зажигание (IG) и установите главный выключатель портативного диагностического прибора в положение ON (ВКЛ).

  1. Выберите параметр в режиме DATA LIST и проверьте его значение на дисплее портативного диагностического прибора.

    Блок управления системой кондиционирования
    Параметр
    		Контролируемая величина / диапазон
    (диапазон индикации)
    		Нормальное состояние
    		Замечание по диагностике
    A/I Damp Pls
    (импульсный сигнал входной заслонки)
    		Импульсный сигнал входной заслонки /
    мин.: 0, макс.: 255
    		На дисплее будет отображаться значение, установленное пользователем.
    		-
    OK:
    На дисплее отображается значение, соответствующее нормальному состоянию.

    Результат
    Результат
    		Следующий шаг
    NG
    		А
    OK (при проверке по ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ)
    		B
    OK (при проверке по DTC)
    		C


B
ПЕРЕЙДИТЕ К ПРОВЕРКЕ СЛЕДУЮЩЕЙ ЦЕПИ, УКАЗАННОЙ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

C
ЗАМЕНИТЕ БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ
А


2.ЗАМЕНИТЕ СЕРВОДВИГАТЕЛЬ УПРАВЛЕНИЯ ВХОДНОЙ ЗАСЛОНКОЙ
УКАЗАНИЕ:
Поскольку проверить снятый с автомобиля серводвигатель невозможно, замените серводвигатель и проверьте, восстанавливается ли нормальное состояние.
OK:
Исчезновение указанной неисправности.


NG
ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ
OK

КОНЕЦ
