DTC B1412/12 Цепь датчика температуры окружающего воздуха


ОПИСАНИЕ

В передней части конденсатора установлен датчик температуры окружающего воздуха, который измеряет температуру окружающего воздуха для управления системой кондиционирования в автоматическом режиме. Этот датчик подключен к ECM и регистрирует колебания температуры окружающего воздуха. Получаемые данные используются с целью регулирования температуры в салоне. Датчик передает сигнал в блок управления системой кондиционирования через ECM. Сопротивление датчика температуры изменяется в соответствии с температурой окружающего воздуха. По мере увеличения температуры сопротивление растет. По мере уменьшения температуры сопротивление уменьшается.
ECM подает на датчик температуры окружающего воздуха напряжение (5 В) и считывает колебания напряжения, вызванные изменением сопротивления датчика. ECM передает считанный сигнал в блок управления системой кондиционирования через шину CAN и бортовую мультиплексную систему передачи данных.

№ DTC
Условие обнаружения DTC
Неисправный участок
B1412/12
Обрыв или короткое замыкание в цепи датчика температуры окружающего воздуха
  1. Датчик температуры окружающего воздуха
  2. Жгут проводов между датчиком температуры окружающего воздуха и ECM
  3. ECM
  4. Цепь мультиплексной системы передачи данных
  5. Блок управления системой кондиционирования

СХЕМА СОЕДИНЕНИЙ


Lexus GS450h GWS191.Кондиционирование Воздуха.Система Кондиционирования Воздуха. Dtc B1412/12 Цепь Датчика Температуры Окружающего Воздуха


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

1.СНИМИТЕ ПОКАЗАНИЯ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (AMBI TEMP SENS)

  1. Подсоедините портативный диагностический прибор к DLC3.

  1. Включите зажигание (IG) и установите главный выключатель портативного диагностического прибора в положение ON (ВКЛ).

  1. Выберите указанный ниже параметр из списка DATA LIST и считайте его значение с дисплея портативного диагностического прибора.

    Блок управления системой кондиционирования
    Параметр
    		Контролируемая величина / диапазон
    (диапазон индикации)
    		Нормальное состояние
    		Замечание по диагностике
    Ambi Temp Sens
    (датчик температуры окружающего воздуха)
    		Показания датчика температуры окружающего воздуха /
    мин.: -23,3°C (-9,94°F)
    Макс.: 65,95°C (150,71°F)
    		Отображается фактическая температура окружающего воздуха
    		Обрыв в цепи: -23,3°C (-9,94°F)
    Короткое замыкание в цепи: 65,95°C (150,71°F)
    OK:
    На дисплее отображается значение, соответствующее нормальному состоянию.

Результат
Результат
Следующий шаг
NG
А
OK (при проверке по ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ)
B
OK (при проверке по DTC)
C


B
ПЕРЕЙДИТЕ К ПРОВЕРКЕ СЛЕДУЮЩЕЙ ЦЕПИ, УКАЗАННОЙ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

C
ЗАМЕНИТЕ БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ
А


2.ПРОВЕРЬТЕ ДАТЧИК ТЕМПЕРАТУРЫ ОКРУЖАЮЩЕГО ВОЗДУХА
Lexus GS450h GWS191.Кондиционирование Воздуха.Система Кондиционирования Воздуха. Dtc B1412/12 Цепь Датчика Температуры Окружающего Воздуха

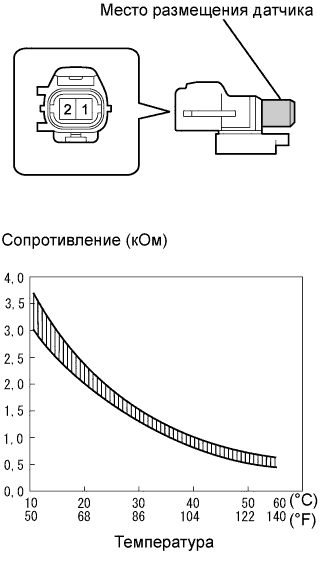

  1. Снимите датчик температуры окружающего воздуха.

  1. Измерьте сопротивление датчика.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    1 - 2
    		10°C (50°F)
    		3,00–3,73 кОм
    1 - 2
    		15°C (59°F)
    		2,45–2,88 кОм
    1 - 2
    		20°C (68°F)
    		1,95–2,30 кОм
    1 - 2
    		25°C (77°F)
    		1,60–1,80 кОм
    1 - 2
    		30°C (86°F)
    		1,28–1,47 кОм
    1 - 2
    		35°C (95°F)
    		1,00–1,22 кОм
    1 - 2
    		40°C (104°F)
    		0,80–1,00 кОм
    1 - 2
    		45°C (113°F)
    		0,65–0,85 кОм
    1 - 2
    		50°C (122°F)
    		0,50–0,70 кОм
    1 - 2
    		55°C (131°F)
    		0,44–0,60 кОм
    1 - 2
    		60°C (140°F)
    		0,36–0,50 кОм
    ПРИМЕЧАНИЕ:
    1. Даже легкое касание датчика может вызвать изменение величины сопротивления. Поэтому всегда удерживайте датчик за разъем.
    2. В процессе измерения температура датчика должна совпадать с температурой окружающего воздуха.
    УКАЗАНИЕ:
    По мере увеличения температуры сопротивление должно уменьшаться (см. график).


NG
ЗАМЕНИТЕ ДАТЧИК ТЕМПЕРАТУРЫ ОКРУЖАЮЩЕГО ВОЗДУХА
OK


3.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ДАТЧИК ТЕМПЕРАТУРЫ ОКРУЖАЮЩЕГО ВОЗДУХА – ECM)
Lexus GS450h GWS191.Кондиционирование Воздуха.Система Кондиционирования Воздуха. Dtc B1412/12 Цепь Датчика Температуры Окружающего Воздуха

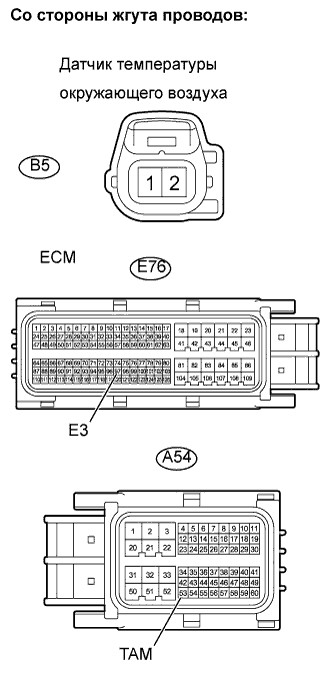

  1. Отсоедините разъем B5 датчика температуры окружающего воздуха.

  1. Отсоедините разъемы A54 и E76 ЕСМ.

  1. Измерьте сопротивление разъемов со стороны жгута проводов.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Заданные условия
    B5-1 - A54-53 (TAM)
    		Менее 1 Ом
    B5-2 - E76-97 (E3)
    		Менее 1 Ом
    A54-53 (TAM) - масса
    		10 кОм или более
    E76-97 (E3) - масса
    		10 кОм или более


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK

ЗАМЕНИТЕ ECM
