DTC B1411/11 Цепь датчика температуры в салоне


ОПИСАНИЕ

На панели приборов установлен датчик температуры в салоне, который измеряет температуру воздуха в салоне для управления отопителем и кондиционером в автоматическом режиме. Сопротивление датчика температуры изменяется в соответствии с температурой в салоне. По мере увеличения температуры сопротивление растет. По мере уменьшения температуры сопротивление уменьшается.
Блок управления системой кондиционирования подает на датчик температуры воздуха в салоне напряжение (5 В) и считывает колебания напряжения, вызванные изменением сопротивления датчика. Датчик также передает в блок управления системой кондиционирования соответствующие сигналы. Датчик температуры в салоне совмещен с датчиком влажности в салоне.

№ DTC
Условие обнаружения DTC
Неисправный участок
B1411/11
Обрыв или короткое замыкание в цепи датчика температуры в салоне
  1. Датчик температуры в салоне
  2. Жгут проводов между датчиком температуры в салоне и блоком управления системой кондиционирования
  3. Блок управления системой кондиционирования

СХЕМА СОЕДИНЕНИЙ


Lexus GS450h GWS191.Кондиционирование Воздуха.Система Кондиционирования Воздуха. Dtc B1411/11 Цепь Датчика Температуры В Салоне


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

1.СНИМИТЕ ПОКАЗАНИЯ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (ROOM TEMP)

  1. Подсоедините портативный диагностический прибор к DLC3.

  1. Включите зажигание (IG) и установите главный выключатель портативного диагностического прибора в положение ON (ВКЛ).

  1. Выберите указанный ниже параметр из списка DATA LIST и считайте его значение с дисплея портативного диагностического прибора.

    Блок управления системой кондиционирования
    Параметр
    		Контролируемая величина / диапазон
    (диапазон индикации)
    		Нормальное состояние
    		Замечание по диагностике
    Room Temp
    (датчик температуры в салоне)
    		Показания датчика температуры в салоне /
    мин.: -6,5°C (20,3°F)
    макс.: 57,25°C (135,05°F)
    		Отображается фактическая температура в салоне
    		Обрыв в цепи: -6,5°C (20,3°F)
    Короткое замыкание в цепи: 57,25°C (135,05°F)
    OK:
    На дисплее отображается значение, соответствующее нормальному состоянию.

Результат
Результат
Следующий шаг
NG
А
OK (при проверке по ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ)
B
OK (при проверке по DTC)
C


B
ПЕРЕЙДИТЕ К ПРОВЕРКЕ СЛЕДУЮЩЕЙ ЦЕПИ, УКАЗАННОЙ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

C
ЗАМЕНИТЕ БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ
А


2.ПРОВЕРЬТЕ ДАТЧИК ТЕМПЕРАТУРЫ В САЛОНЕ
Lexus GS450h GWS191.Кондиционирование Воздуха.Система Кондиционирования Воздуха. Dtc B1411/11 Цепь Датчика Температуры В Салоне

  1. Снимите датчик температуры в салоне.

  1. Измерьте сопротивление датчика.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    1 (+) - 2 (-)
    		10°C (50°F)
    		3,00–3,73 кОм
    1 (+) - 2 (-)
    		15°C (59°F)
    		2,45–2,88 кОм
    1 (+) - 2 (-)
    		20°C (68°F)
    		1,95–2,30 кОм
    1 (+) - 2 (-)
    		25°C (77°F)
    		1,60–1,80 кОм
    1 (+) - 2 (-)
    		30°C (86°F)
    		1,28–1,47 кОм
    1 (+) - 2 (-)
    		35°C (95°F)
    		1,00–1,22 кОм
    1 (+) - 2 (-)
    		40°C (104°F)
    		0,80–1,00 кОм
    1 (+) - 2 (-)
    		45°C (113°F)
    		0,65–0,85 кОм
    1 (+) - 2 (-)
    		50°C (122°F)
    		0,50–0,70 кОм
    1 (+) - 2 (-)
    		55°C (131°F)
    		0,44–0,60 кОм
    1 (+) - 2 (-)
    		60°C (140°F)
    		0,36–0,50 кОм
    ПРИМЕЧАНИЕ:
    1. Даже легкое касание датчика может вызвать изменение величины сопротивления. Поэтому всегда удерживайте датчик за разъем.
    2. В процессе измерения температура датчика должна совпадать с температурой окружающего воздуха.
    УКАЗАНИЕ:

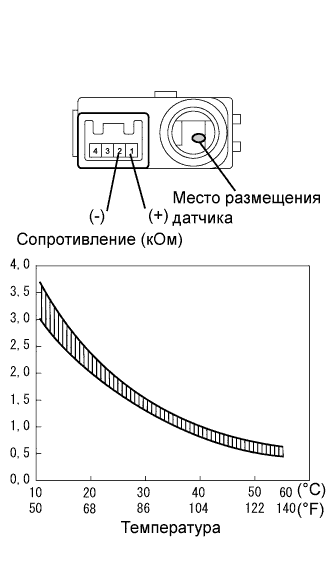

    По мере увеличения температуры сопротивление должно уменьшаться (см. график).


NG
ЗАМЕНИТЕ ДАТЧИК ТЕМПЕРАТУРЫ В САЛОНЕ
OK


3.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ДАТЧИК ТЕМПЕРАТУРЫ ВОЗДУХА В САЛОНЕ – БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ)
Lexus GS450h GWS191.Кондиционирование Воздуха.Система Кондиционирования Воздуха. Dtc B1411/11 Цепь Датчика Температуры В Салоне

  1. Отсоедините разъем L33 датчика температуры в салоне.

  1. Отсоедините разъем L52 блока управления системой кондиционирования.

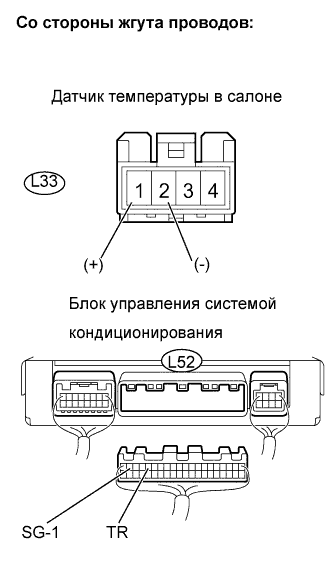

  1. Измерьте сопротивление разъемов со стороны жгута проводов.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Заданные условия
    L33-1 (+) - L52-16 (TR)
    		Менее 1 Ом
    L33-2 (-) - L52-19 (SG-1)
    		Менее 1 Ом
    L52-16 (TR) - масса
    		10 кОм или более
    L52-19 (SG-1) - масса
    		10 кОм или более


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK

ЗАМЕНИТЕ БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ
