Защитная Накладка Панели Приборов -- Повторная Сборка |
- УКАЗАНИЕ:
- Если для болта не указан момент затяжки, см. таблицу стандартных болтов (см. стр. Нажмите здесь).
| 1. УСТАНОВИТЕ ВЫКЛЮЧАТЕЛЬ ЗАЖИГАНИЯ |

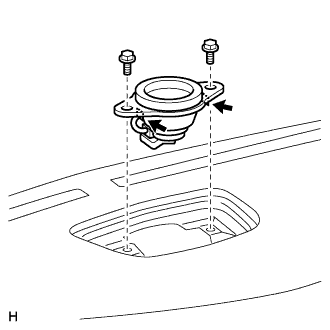

| 2. УСТАНОВИТЕ ПЕРЕДНИЙ СТЕРЕОФОНИЧЕСКИЙ КОМПОНЕНТНЫЙ ДИНАМИК |
Подсоедините разъем динамика.
Временно установите динамик, совместив установочные шпильки динамика с отверстиями в панели приборов.
 |
Установите динамик и закрепите его 2 болтами.
- ПРИМЕЧАНИЕ:
- Не прикасайтесь к диффузору динамика.

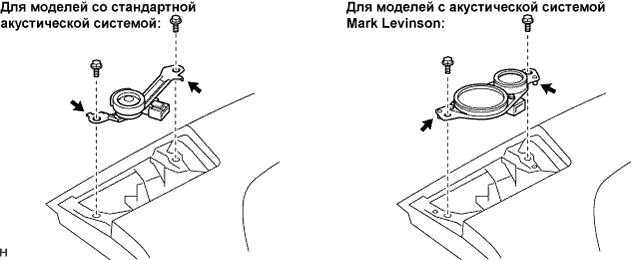

| 3. УСТАНОВИТЕ ЛЕВЫЙ ПЕРЕДНИЙ ДИНАМИК № 2 |
Подсоедините разъем динамика.
Временно установите динамик, совместив установочные шпильки динамика с отверстиями в панели приборов.
Установите динамик и закрепите его 2 болтами.
- ПРИМЕЧАНИЕ:
- Не прикасайтесь к диффузору динамика.
| 4. УСТАНОВИТЕ ПРАВЫЙ ПЕРЕДНИЙ ДИНАМИК № 2 |
Подсоедините разъем динамика.
Временно установите динамик, совместив установочные шпильки динамика с отверстиями в панели приборов.
Установите динамик и закрепите его 2 болтами.
- ПРИМЕЧАНИЕ:
- Не прикасайтесь к диффузору динамика.
| 5. УСТАНОВИТЕ ЗАГЛУШКУ ОТВЕРСТИЯ ДЛЯ ДИНАМИКА № 1 |
 |
Установите панель динамика и введите в зацепление 4 фиксатора.
| 6. УСТАНОВИТЕ ПАНЕЛЬ ДИНАМИКА ПАНЕЛИ ПРИБОРОВ № 1 |
 |
Установите панель динамика, и введите в зацепление 2 захвата и 2 фиксатора.
| 7. УСТАНОВИТЕ ПАНЕЛЬ ДИНАМИКА ПАНЕЛИ ПРИБОРОВ № 2 |
 |
Установите панель динамика, и введите в зацепление 2 захвата и 2 фиксатора.
| 8. УСТАНОВИТЕ ПЕРЕДНЮЮ ПОДУШКУ БЕЗОПАСНОСТИ ПАССАЖИРА В СБОРЕ |
| 9. УСТАНОВИТЕ ДЕФЛЕКТОР № 1 ПАНЕЛИ ПРИБОРОВ В СБОРЕ |
 |
Установите воздуховод с дефлектором и введите в зацепление 6 захватов.
| 10. УСТАНОВИТЕ ДЕФЛЕКТОР № 3 ПАНЕЛИ ПРИБОРОВ В СБОРЕ |
 |
Установите воздуховод с дефлектором и введите в зацепление 8 захватов.
| 11. УСТАНОВИТЕ ДЕФЛЕКТОР № 2 ПАНЕЛИ ПРИБОРОВ В СБОРЕ |
 |
Установите воздуховод с дефлектором и введите в зацепление 6 фиксаторов и 4 захвата.
| 12. УСТАНОВИТЕ ВОЗДУХОВОД № 2 СОЕДИНЕНИЯ ОТОПИТЕЛЯ И ВОЗДУХОВОДА С ДЕФЛЕКТОРОМ |
 |
Установите воздуховод и закрепите его 4 винтами.
| 13. УСТАНОВИТЕ ВОЗДУХОВОД № 1 СОЕДИНЕНИЯ ОТОПИТЕЛЯ И ВОЗДУХОВОДА С ДЕФЛЕКТОРОМ |
 |
Установите воздуховод и закрепите его 3 винтами.
| 14. УСТАНОВИТЕ ВОЗДУХОВОД № 3 СОЕДИНЕНИЯ ОТОПИТЕЛЯ И ВОЗДУХОВОДА С ДЕФЛЕКТОРОМ |
 |
Установите воздуховод и закрепите его 3 винтами.
| 15. УСТАНОВИТЕ СОПЛО ОТТАИВАТЕЛЯ В СБОРЕ |
 |
Установите воздуховод и закрепите его 3 винтами.
| 16. УСТАНОВИТЕ ТРУБОПРОВОД БОКОВОГО СОПЛА ОТТАИВАТЕЛЯ № 2 |
 |
Установите воздуховод и закрепите его винтом.
| 17. УСТАНОВИТЕ ТРУБОПРОВОД БОКОВОГО СОПЛА ОТТАИВАТЕЛЯ № 1 |
 |
Установите воздуховод и закрепите его винтом.
