Задний Амортизатор С Цилиндрической Винтовой Пружиной Повторная Сборка

С помощью SST сожмите заднюю цилиндрическую винтовую пружину.

Специальный инструмент (SST):

09727-30021(09727-00010,09727-00021,09727-00031)

ПРИМЕЧАНИЕ:

Не пользуйтесь пневматическим ключом ударного действия. Это может привести к повреждению SST.

УКАЗАНИЕ:

Для сжатия задней цилиндрической винтовой пружины можно также использовать гидравлическое стягивающее приспособление для винтовых пружин.

Установите нижнюю изолирующую прокладку задней цилиндрической винтовой пружины и поместите конец пружины в углубление нижней чашки заднего амортизатора.

Установите буфер хода сжатия задней пружины № 1.

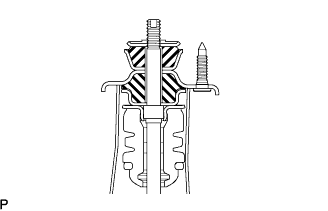

Установите верхнюю изолирующую прокладку задней цилиндрической винтовой пружины, подушки заднего амортизатора № 1 и № 2, и кольцо на опору задней подвески.

ПРИМЕЧАНИЕ:

Удостоверьтесь, что подушки заднего амортизатора № 1 и № 2 установлены с правильной ориентацией.

Установите опору задней подвески и шайбу подушки заднего амортизатора № 1.

ПРИМЕЧАНИЕ:

Удостоверьтесь, что подушки заднего амортизатора № 1 и № 2 установлены с правильной ориентацией.

Для моделей с AVS:

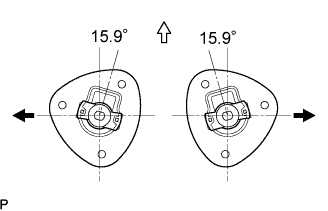

Совместите грани конца шатуна амортизатора с гранями кронштейна опоры подвески. Затем совместите цент кронштейна опоры привода со шпилькой, как показано на рисунке, чтобы установить опору задней подвески на задний амортизатор.

Временно установите гайку.

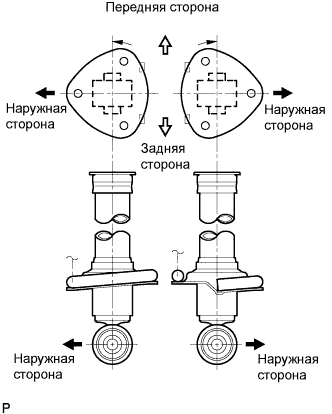

Отрегулируйте установочное положение опоры задней подвески в нижней части заднего амортизатора таким образом, чтобы шпильки располагались, как показано на рисунке.

ПРИМЕЧАНИЕ:

Удостоверьтесь, что левый конец цилиндрической винтовой пружины направлен к передней части автомобиля, а правый конец – к задней части.

Освободите SST и снимите его с задней цилиндрической винтовой пружины.

ПРИМЕЧАНИЕ:

1. Не используйте пневматический ключ ударного действия. Это может привести к повреждению SST.

2. Снимайте SST только после проверки положения опоры задней подвески.
