Катушка Зажигания Снятие

Двигатель. Lexus GS450h GWS191
Система Зажигания 2Gr-Fse. Lexus GS450h GWS191

  1. ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ

  2. СНИМИТЕ ЗАЖИМ СЕРВИСНОГО РАЗМЫКАТЕЛЯ ЦЕПИ

  3. СНИМИТЕ САЛЬНИК ВПУСКНОГО ВОЗДУХОПРОВОДА ХОЛОДНОГО ВОЗДУХА

  4. СНИМИТЕ ЛЕВУЮ БОКОВУЮ КРЫШКУ МОТОРНОГО ОТСЕКА

  5. СНИМИТЕ ПРАВУЮ БОКОВУЮ КРЫШКУ МОТОРНОГО ОТСЕКА

  6. СНИМИТЕ ДЕКОРАТИВНУЮ КРЫШКУ V-ОБРАЗНОГО ДВИГАТЕЛЯ

  7. ОТСОЕДИНИТЕ ШЛАНГ ВЕНТИЛЯЦИИ № 2

  8. СНИМИТЕ КРЫШКУ ВОЗДУШНОГО ФИЛЬТРА СО ШЛАНГОМ ВОЗДУШНОГО ФИЛЬТРА

  9. СНИМИТЕ КАТУШКУ ЗАЖИГАНИЯ В СБОРЕ

Катушка Зажигания -- Снятие



1. ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ
ПРЕДОСТЕРЕЖЕНИЕ:
После отсоединения провода от отрицательного (-) вывода аккумуляторной батареи подождите не менее 90 секунд, чтобы не допустить срабатывания подушки безопасности и преднатяжителя ремня безопасности.


2. СНИМИТЕ ЗАЖИМ СЕРВИСНОГО РАЗМЫКАТЕЛЯ ЦЕПИ
ПРЕДОСТЕРЕЖЕНИЕ:
  1. Снимите зажим сервисного размыкателя цепи, чтобы разорвать высоковольтную цепь на время выполнения проверки.
  2. Храните снятый зажим сервисного размыкателя цепи у себя в кармане, чтобы другие механики не смогли случайно установить его во время выполнения обслуживания автомобиля.
  3. Все разъемы высоковольтных жгутов проводов окрашены в оранжевый цвет.


  1. Снимите крышку технологического отверстия аккумуляторной батареи.


    Lexus GS450h GWS191.Система Зажигания 2Gr-Fse.Система Зажигания.Катушка Зажигания Снятие

  1. Работайте в электроизолирующих перчатках. Снимите зажим сервисного размыкателя цепи, предварительно сдвинув его рычаг.

    ПРЕДОСТЕРЕЖЕНИЕ:
    1. Храните снятый зажим сервисного размыкателя цепи у себя в кармане, чтобы другие механики не смогли случайно установить его во время выполнения обслуживания автомобиля.
    2. После снятия сервисного размыкателя цепи не прикасайтесь к высоковольтным разъемам и контактам в течение 10 минут.
    ПРИМЕЧАНИЕ:
    После снятия сервисного размыкателя цепи не включайте зажигание, поскольку это может вывести из строя ЭБУ гибридной системы.


3. СНИМИТЕ САЛЬНИК ВПУСКНОГО ВОЗДУХОПРОВОДА ХОЛОДНОГО ВОЗДУХА


    Lexus GS450h GWS191

  1. Освободите 7 фиксаторов и снимите сальник воздухопровода.



4. СНИМИТЕ ЛЕВУЮ БОКОВУЮ КРЫШКУ МОТОРНОГО ОТСЕКА


    Lexus GS450h GWS191

  1. Освободите 4 фиксатора и снимите боковую крышку.



5. СНИМИТЕ ПРАВУЮ БОКОВУЮ КРЫШКУ МОТОРНОГО ОТСЕКА


    Lexus GS450h GWS191

  1. Освободите 3 фиксатора и снимите боковую крышку.



6. СНИМИТЕ ДЕКОРАТИВНУЮ КРЫШКУ V-ОБРАЗНОГО ДВИГАТЕЛЯ


    Lexus GS450h GWS191

  1. Расцепите 3 фиксатора и снимите крышку двигателя.



7. ОТСОЕДИНИТЕ ШЛАНГ ВЕНТИЛЯЦИИ № 2


    Lexus GS450h GWS191

  1. Отсоедините шланг вентиляции картера от головки блока цилиндров.



8. СНИМИТЕ КРЫШКУ ВОЗДУШНОГО ФИЛЬТРА СО ШЛАНГОМ ВОЗДУШНОГО ФИЛЬТРА


    Lexus GS450h GWS191

  1. Отсоедините разъем датчика массового расхода воздуха.

  1. Отсоедините зажимы от воздушного фильтра.



    Lexus GS450h GWS191.Система Зажигания 2Gr-Fse.Система Зажигания.Катушка Зажигания Снятие

  1. Отсоедините продувочный шланг.



    Lexus GS450h GWS191

  1. Отсоедините 4 зажима.

  1. Отсоедините хомут и снимите крышку воздушного фильтра со шлангом.



9. СНИМИТЕ КАТУШКУ ЗАЖИГАНИЯ В СБОРЕ


    Lexus GS450h GWS191.Система Зажигания 2Gr-Fse.Система Зажигания.Катушка Зажигания Снятие

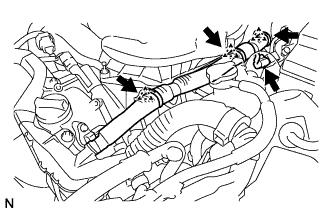

  1. Отсоедините 3 зажима жгута проводов и отсоедините разъем фильтра подавления помех.



    Lexus GS450h GWS191

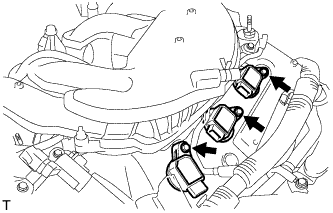

  1. Отсоедините разъемы 6 катушек зажигания.

  1. Выверните 6 болтов и снимите 6 катушек зажигания.
