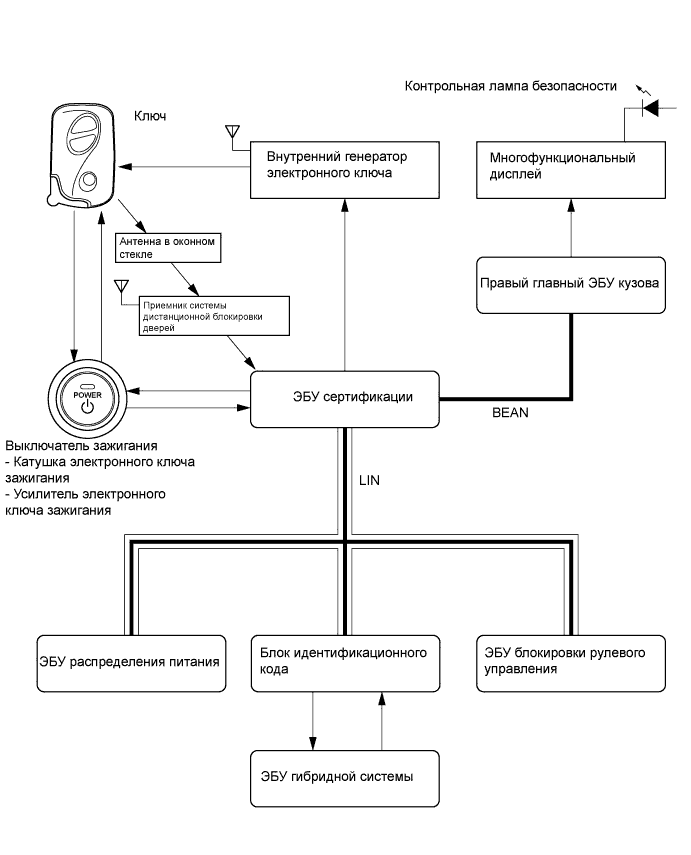

Система Иммобилайзера Двигателя -- Схема Системы



Lexus GS450h GWS191.Иммобилайзер Двигателя.Система Иммобилайзера Двигателя.Система Иммобилайзера Двигателя Схема Системы


Таблица обмена данными:
Передающий ЭБУ (передатчик)
Принимающий ЭБУ (приемник)
Сигналы
Метод передачи данных
ЭБУ сертификации
Правый главный ЭБУ кузова
  1. Сигнал выключения аварийного режима работы системы двойной блокировки (только в моделях для Европы)
  2. Сигнал мигания контрольной лампы безопасности
  3. Сигнал включения контрольной лампы безопасности
  4. Сигнал включения/выключения системы иммобилайзера двигателя
BEAN
ЭБУ распределения питания
ЭБУ сертификации
Сигнал опознавания кода ключа
LIN
Блок идентификационного кода
ЭБУ сертификации
Сигнал DTC (B2791)
ЭБУ блокировки рулевого управления
  1. Сигнал разблокировки рулевого управления
  2. Запрос сигнала в форме случайного числа для сравнения
ЭБУ сертификации
Запрос сигнала в форме случайного числа для сравнения
