Выпускная Труба Установка
УСТАНОВИТЕ ГЛУШИТЕЛЬ ВЫХЛОПНОЙ ТРУБЫ В СБОРЕ
УСТАНОВИТЕ ВЫХЛОПНУЮ ТРУБУ В СБОРЕ
УСТАНОВИТЕ КРОНШТЕЙН ОПОРЫ ВЫПУСКНОЙ ТРУБЫ № 1 В СБОРЕ
УСТАНОВИТЕ ПРИЕМНУЮ ТРУБУ В СБОРЕ
УСТАНОВИТЕ ПОДОГРЕВАЕМЫЙ КИСЛОРОДНЫЙ ДАТЧИК (для датчика 2)
УСТАНОВИТЕ ПЕРЕДНИЙ ЦЕНТРАЛЬНЫЙ ПОДКОС ПОЛА
УСТАНОВИТЕ ЗАДНИЙ ПОДКОС ПАНЕЛИ ПОЛА № 1
ПРОВЕРЬТЕ, НЕТ ЛИ УТЕЧЕК ОТРАБОТАВШИХ ГАЗОВ
УСТАНОВИТЕ НИЖНЮЮ КРЫШКУ ДВИГАТЕЛЯ № 2
ПОДСОЕДИНИТЕ ПРОВОД К ОТРИЦАТЕЛЬНОМУ ВЫВОДУ АККУМУЛЯТОРНОЙ БАТАРЕИ
ВЫПОЛНИТЕ ИНИЦИАЛИЗАЦИЮ
Выпускная Труба -- Установка |
1. УСТАНОВИТЕ ГЛУШИТЕЛЬ ВЫХЛОПНОЙ ТРУБЫ В СБОРЕ |

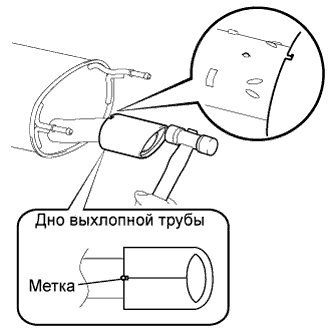

Совместите канавку глушителя выхлопной трубы с выступающей шпонкой на выхлопной трубе, как показано на рисунке.
С помощью пластмассового молотка, равномерно распределяя удары молотка по периметру глушителя, установите глушитель так, чтобы канавка на нижней части глушителя была совмещена с отметкой на нижней части выхлопной трубы.
2. УСТАНОВИТЕ ВЫХЛОПНУЮ ТРУБУ В СБОРЕ |

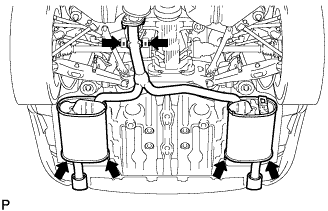

Подсоедините 6 опоры выпускной трубы и установите выхлопную трубу.
3. УСТАНОВИТЕ КРОНШТЕЙН ОПОРЫ ВЫПУСКНОЙ ТРУБЫ № 1 В СБОРЕ |
Установите кронштейн опоры и закрепите его 2 болтами.
- Момент затяжки:
- 43 Н*м{438 кгс*см, 32 фунт-сила-футов}
4. УСТАНОВИТЕ ПРИЕМНУЮ ТРУБУ В СБОРЕ |
При помощи штангенциркуля замерьте длину пружины сжатия в свободном состоянии.
- Минимально допустимая длина:
- 38,5 мм (1,516 дюйма)
Если длина в свободном состоянии меньше минимально допустимой, замените пружину сжатия.
Установите новую прокладку на конец приемной трубы.
- УКАЗАНИЕ:
- Наденьте прокладку на приемную трубу с помощью пластмассового молотка, равномерно распределяя удары по периметру трубы.
- ПРИМЕЧАНИЕ:
- Правильно выберите направление установки прокладки.
- Повторное использование прокладок запрещено.
- Чтобы обеспечить хорошее уплотнение, не насаживайте прокладку на приемную трубу с помощью задней выпускной трубы.
Подсоедините приемную трубу с 2 новыми прокладками к выпускным коллекторам и закрепите ее 4 болтами и 2 гайками.
- Момент затяжки:
- 39 Н*м{398 кгс*см, 29 фунт-сила-футов}
- ПРИМЕЧАНИЕ:
- Повторное использование прокладок запрещено.
Подсоедините приемную трубу к выхлопной трубе и закрепите ее 2 пружинами сжатия и 2 болтами.
- Момент затяжки:
- 43 Н*м{438 кгс*см, 32 фунт-сила-футов}
5. УСТАНОВИТЕ ПОДОГРЕВАЕМЫЙ КИСЛОРОДНЫЙ ДАТЧИК (для датчика 2) |
Установите датчик (см. стр. Нажмите здесь).
6. УСТАНОВИТЕ ПЕРЕДНИЙ ЦЕНТРАЛЬНЫЙ ПОДКОС ПОЛА |
Установите передний центральный подкос пола и закрепите его 4 болтами.
- Момент затяжки:
- 7,4 Н*м{75 кгс*см, 65 фунт-сила-дюймов}
7. УСТАНОВИТЕ ЗАДНИЙ ПОДКОС ПАНЕЛИ ПОЛА № 1 |
Установите подкос пола и закрепите его 4 болтами.
- Момент затяжки:
- 19 Н*м{195 кгс*см, 14 фунт-сила-футов}
8. ПРОВЕРЬТЕ, НЕТ ЛИ УТЕЧЕК ОТРАБОТАВШИХ ГАЗОВ |
При наличии утечки газа затяните соединения в местах утечки. При необходимости замените поврежденные детали.
9. УСТАНОВИТЕ НИЖНЮЮ КРЫШКУ ДВИГАТЕЛЯ № 2 |
10. ПОДСОЕДИНИТЕ ПРОВОД К ОТРИЦАТЕЛЬНОМУ ВЫВОДУ АККУМУЛЯТОРНОЙ БАТАРЕИ |
11. ВЫПОЛНИТЕ ИНИЦИАЛИЗАЦИЮ |
Выполните инициализацию (см. стр. Нажмите здесь).
- ПРИМЕЧАНИЕ:
- После подсоединения провода к отрицательному (-) выводу аккумуляторной батареи требуется инициализация некоторых систем.
