Датчик Состава Топливовоздушной Смеси Снятие

Двигатель. Lexus GS450h GWS191
Система Снижения Токсичности Отработавших Газов 2Gr-Fse. Lexus GS450h GWS191

  1. ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ

  2. СНИМИТЕ ЗАЖИМ СЕРВИСНОГО РАЗМЫКАТЕЛЯ ЦЕПИ

  3. СНИМИТЕ ПРЕОБРАЗОВАТЕЛЬ-ИНВЕРТОР

  4. СНИМИТЕ ЭБУ РУЛЕВОГО УПРАВЛЕНИЯ С УСИЛИТЕЛЕМ

  5. СНИМИТЕ ПРИЕМНУЮ ТРУБУ В СБОРЕ

  6. СНИМИТЕ ЛЕВЫЙ ВЫПУСКНОЙ КОЛЛЕКТОР В СБОРЕ

  7. СНИМИТЕ ПРАВЫЙ ВЫПУСКНОЙ КОЛЛЕКТОР В СБОРЕ

  8. СНИМИТЕ ДАТЧИК СОСТАВА ТОПЛИВОВОЗДУШНОЙ СМЕСИ (датчик 1 ряда 1)

  9. СНИМИТЕ ДАТЧИК СОСТАВА ТОПЛИВОВОЗДУШНОЙ СМЕСИ (датчик 2 ряда 1)

Датчик Состава Топливовоздушной Смеси -- Снятие



1. ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ
ПРЕДОСТЕРЕЖЕНИЕ:
После отсоединения провода от отрицательного (-) вывода аккумуляторной батареи подождите не менее 90 секунд, чтобы не допустить срабатывания подушки безопасности и преднатяжителя ремня безопасности.


2. СНИМИТЕ ЗАЖИМ СЕРВИСНОГО РАЗМЫКАТЕЛЯ ЦЕПИ
ПРЕДОСТЕРЕЖЕНИЕ:
  1. Снимите зажим сервисного размыкателя цепи, чтобы разорвать высоковольтную цепь на время выполнения проверки.
  2. Храните снятый зажим сервисного размыкателя цепи у себя в кармане, чтобы другие механики не смогли случайно установить его во время выполнения обслуживания автомобиля.
  3. Все разъемы высоковольтных жгутов проводов окрашены в оранжевый цвет.


  1. Снимите крышку технологического отверстия аккумуляторной батареи.


    Lexus GS450h GWS191.Система Снижения Токсичности Отработавших Газов 2Gr-Fse.Система Снижения Токсичности Отработавших Газов.Датчик Состава Топливовоздушной Смеси Снятие

  1. Работайте в электроизолирующих перчатках. Снимите зажим сервисного размыкателя цепи, предварительно сдвинув его рычаг.

    ПРЕДОСТЕРЕЖЕНИЕ:
    1. Храните снятый зажим сервисного размыкателя цепи у себя в кармане, чтобы другие механики не смогли случайно установить его во время выполнения обслуживания автомобиля.
    2. После снятия сервисного размыкателя цепи не прикасайтесь к высоковольтным разъемам и контактам в течение 10 минут.
    ПРИМЕЧАНИЕ:
    После снятия сервисного размыкателя цепи не включайте зажигание, поскольку это может вывести из строя ЭБУ гибридной системы.


3. СНИМИТЕ ПРЕОБРАЗОВАТЕЛЬ-ИНВЕРТОР

  1. Снимите преобразователь-инвертор (см. стр. Нажмите здесь).



4. СНИМИТЕ ЭБУ РУЛЕВОГО УПРАВЛЕНИЯ С УСИЛИТЕЛЕМ

  1. Снимите ЭБУ рулевого управления с усилителем (см. стр. Нажмите здесь).



5. СНИМИТЕ ПРИЕМНУЮ ТРУБУ В СБОРЕ

  1. Снимите приемную трубу (см. стр. Нажмите здесь).



6. СНИМИТЕ ЛЕВЫЙ ВЫПУСКНОЙ КОЛЛЕКТОР В СБОРЕ


Lexus GS450h GWS191.Система Снижения Токсичности Отработавших Газов 2Gr-Fse.Система Снижения Токсичности Отработавших Газов.Датчик Состава Топливовоздушной Смеси Снятие

  1. Отсоедините разъем подогреваемого кислородного датчика.

  1. Отверните 6 гаек, снимите выпускной коллектор и прокладку.



7. СНИМИТЕ ПРАВЫЙ ВЫПУСКНОЙ КОЛЛЕКТОР В СБОРЕ


Lexus GS450h GWS191.Система Снижения Токсичности Отработавших Газов 2Gr-Fse.Система Снижения Токсичности Отработавших Газов.Датчик Состава Топливовоздушной Смеси Снятие

  1. Отсоедините разъем подогреваемого кислородного датчика.

  1. Отверните 6 гаек, снимите выпускной коллектор и прокладку.



8. СНИМИТЕ ДАТЧИК СОСТАВА ТОПЛИВОВОЗДУШНОЙ СМЕСИ (датчик 1 ряда 1)


    Lexus GS450h GWS191.Система Снижения Токсичности Отработавших Газов 2Gr-Fse.Система Снижения Токсичности Отработавших Газов.Датчик Состава Топливовоздушной Смеси Снятие

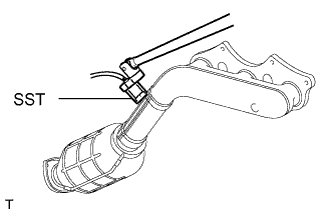

  1. С помощью SST снимите датчик с правого выпускного коллектора.

    Специальный инструмент (SST):
    09224-00010


9. СНИМИТЕ ДАТЧИК СОСТАВА ТОПЛИВОВОЗДУШНОЙ СМЕСИ (датчик 2 ряда 1)


    Lexus GS450h GWS191.Система Снижения Токсичности Отработавших Газов 2Gr-Fse.Система Снижения Токсичности Отработавших Газов.Датчик Состава Топливовоздушной Смеси Снятие

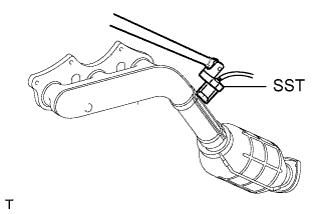

  1. С помощью SST снимите датчик с левого выпускного коллектора.

    Специальный инструмент (SST):
    09224-00010
