Кузов. Lexus GS450h GWS191
Зеркала. Lexus GS450h GWS191
Система Зеркал С Электроприводом -- Контакты Эбу |
| ПРОВЕРЬТЕ ЭБУ ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ |

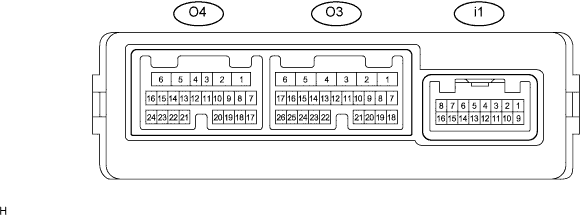

Отсоедините разъемы O3, O4 и i1 ЭБУ.
Измерьте сопротивление и напряжение на разъемах со стороны жгута проводов.
Обозначения (номера контактов) Цвет проводки Описание контактов Режим Заданные условия GND (O3-1) - масса W-B - масса Масса Всегда Менее 1 Ом CPUB (O3-4) - GND (O3-1) L-G - W-B Аккумуляторная батарея (источник питания ЭБУ) Всегда 10–14 В SIG (O3-3) - GND (O3-1) Y - W-B Питание зажигания Зажигание выключено Менее 1 В Зажигание включено (IG) 10–14 В BDR (O3-6) - GND (O3-1) L - W-B Аккумуляторная батарея (источник питания ЭБУ) Всегда 10–14 В - (i1-12) - + (i1-4) B-R - BR-W Выход обогревателя зеркала и масса 25°C (75°F) 3,6–4,8 Ом *SEL1 (O4-11) - SELE (O4-12) P - P Контакт для идентификации стороны водителя Всегда Менее 1 Ом - УКАЗАНИЕ:
- *: Для моделей с левосторонним рулевым управлением
Подсоедините разъемы O3, O4 и i1 ЭБУ.
Измерьте напряжение на разъемах.
Обозначения (номера контактов) Цвет проводки Описание контактов Режим Заданные условия MR (i1-3) - GND (O3-1) G - W-B Выход электродвигателя отвода зеркала (отвод) Переключатель отвода зеркал включен (левое наружное зеркало заднего вида отводится) 10–14 В MF (i1-11) - GND (O3-1) L - W-B Выход электродвигателя отвода зеркала (возврат) Переключатель отвода зеркал выключен (левое наружное зеркало заднего вида возвращается) 10–14 В M+ (i1-10) - GND (O3-1) B - W-B Выход электродвигателя зеркала Главный переключатель зеркал в положении LEFT (ЛЕВОЕ), переключатель электропривода зеркала в положении OFF (ВЫКЛ) Менее 1 В Главный переключатель зеркал в положении LEFT (ЛЕВОЕ), переключатель электропривода зеркала в положении UP (ВВЕРХ) или LEFT (ВЛЕВО) Менее 1 В M+ (i1-10) - GND (O3-1) B - W-B Выход электродвигателя зеркала Главный переключатель зеркал в положении LEFT (ЛЕВОЕ), переключатель электропривода зеркала в положении DOWN (ВНИЗ) или RIGHT (ВПРАВО) 10–14 В MH (i1-9) - GND (O3-1) R - W-B Выход электродвигателя зеркала Главный переключатель зеркал в положении LEFT (ЛЕВОЕ), переключатель электропривода зеркала в положении OFF (ВЫКЛ) Менее 1 В Главный переключатель зеркал в положении LEFT (ЛЕВОЕ), переключатель электропривода зеркала в положении RIGHT (ВПРАВО) Менее 1 В Главный переключатель зеркал в положении LEFT (ЛЕВОЕ), переключатель электропривода зеркала в положении LEFT (ВЛЕВО) 10–14 В MV (i1-1) - GND (O3-1) W - W-B Выход электродвигателя зеркала Главный переключатель зеркал в положении LEFT (ЛЕВОЕ), переключатель электропривода зеркала в положении OFF (ВЫКЛ) Менее 1 В Главный переключатель зеркал в положении LEFT (ЛЕВОЕ), переключатель электропривода зеркала в положении DOWN (ВНИЗ) Менее 1 В Главный переключатель зеркал в положении LEFT (ЛЕВОЕ), переключатель электропривода зеркала в положении UP (ВВЕРХ) 10–14 В + (i1-4) - GND (O3-1) BR-W - W-B Выход обогревателя зеркала Выключатель обогревателя заднего стекла в положении ON (ВКЛ) 10–14 В Выключатель обогревателя заднего стекла в положении OFF (ВЫКЛ) Менее 1 В VSSL (i1-6) - E1 (i1-14) GR - V Сигнал положения по вертикали Главный переключатель зеркал в положении RIGHT (ПРАВОЕ) или LEFT (ЛЕВОЕ),
Переключатель электропривода зеркала в положении UP (ВВЕРХ) или DOWN (ВНИЗ)Напряжение изменяется в диапазоне 0–5 В HSSL (i1-13) - E1 (i1-14) LG - GR Сигнал положения по горизонтали Главный переключатель зеркал в положении RIGHT (ПРАВОЕ) или LEFT (ЛЕВОЕ),
Переключатель электропривода зеркала в положении RIGHT (ВПРАВО) или LEFT (ВЛЕВО)Напряжение изменяется в диапазоне 0–5 В VC (i1-5) - E1 (i1-14) SB - GR Источник питания датчика положения зеркала Зажигание выключено в режиме ожидания Менее 1 В Зажигание включено (IG) 3,5–5,5 В ECI+ (O3-18) - ECI- (O3-19) BR - O Сигнал зеркала с электрохромным покрытием Система зеркал с электрохромным покрытием работает 1,05–1,35 В Система зеркал с электрохромным покрытием не работает Менее 1 В EC+ (i1-7) - EC- (i1-15) BR - B-L Сигнал зеркала с электрохромным покрытием Система зеркал с электрохромным покрытием работает 1,05–1,35 В Система зеркал с электрохромным покрытием не работает Менее 1 В *SEL1 (O4-11) - GND (O3-1) P - W-B Контакт для идентификации стороны водителя Всегда Менее 1 В - УКАЗАНИЕ:
- *: Для моделей с левосторонним рулевым управлением
| ПРОВЕРЬТЕ ЭБУ ПРАВОЙ ПЕРЕДНЕЙ ДВЕРИ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ |

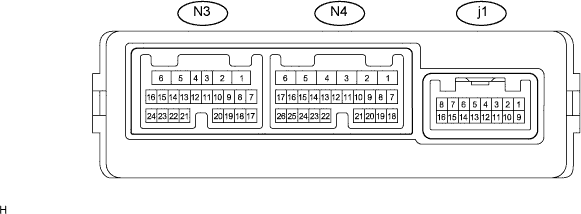

Отсоедините разъемы N3, N4 и j1 ЭБУ.
Измерьте сопротивление и напряжение на разъемах со стороны жгута проводов.
Обозначения (номера контактов) Цвет проводки Описание контактов Режим Заданные условия GND (N4-1) - масса W-B - масса Масса Всегда Менее 1 Ом CPUB (N4-4) - GND (N4-1) LG - W-B Аккумуляторная батарея (источник питания ЭБУ) Всегда 10–14 В SIG (N4-3) - GND (N4-1) L - W-B Питание зажигания Зажигание выключено Менее 1 В Зажигание включено (IG) 10–14 В BDR (N4-6) - GND (N4-1) L - W-B Аккумуляторная батарея (источник питания ЭБУ) Всегда 10–14 В - (j1-12) - + (j1-4) B-R - BR-W Выход обогревателя зеркала и масса 25°C (75°F) 3,6–4,8 Ом *SEL1 (N3-11) - SELE (N3-12) P - P Контакт для идентификации стороны водителя Всегда Менее 1 Ом - УКАЗАНИЕ:
- *: Для моделей с правосторонним рулевым управлением
Подсоедините разъемы N3, N4 и j1 ЭБУ.
Измерьте напряжение на разъемах.
Обозначения (номера контактов) Цвет проводки Описание контактов Режим Заданные условия MR (j1-3) - GND (N4-1) G - W-B Выход электродвигателя отвода зеркала (отвод) Переключатель отвода зеркал включен (правое наружное зеркало заднего вида отводится) 10–14 В MF (j1-11) - GND (N4-1) L - W-B Выход электродвигателя отвода зеркала (возврат) Переключатель отвода зеркал выключен (правое наружное зеркало заднего вида возвращается) 10–14 В M+ (j1-10) - GND (N4-1) B - W-B Выход электродвигателя зеркала Главный переключатель зеркал в положении RIGHT (ПРАВОЕ), переключатель электропривода зеркала в положении OFF (ВЫКЛ) Менее 1 В Главный переключатель зеркал в положении RIGHT (ПРАВОЕ), переключатель электропривода зеркала в положении UP (ВВЕРХ) или LEFT (ВЛЕВО) Менее 1 В Главный переключатель зеркал в положении RIGHT (ПРАВОЕ), переключатель электропривода зеркала в положении DOWN (ВНИЗ) или RIGHT (ВПРАВО) 10–14 В MH (j1-9) - GND (N4-1) R - W-B Выход электродвигателя зеркала Главный переключатель зеркал в положении RIGHT (ПРАВОЕ), переключатель электропривода зеркала в положении OFF (ВЫКЛ) Менее 1 В Главный переключатель зеркал в положении RIGHT (ПРАВОЕ), переключатель электропривода зеркала в положении RIGHT (ВПРАВО) Менее 1 В Главный переключатель зеркал в положении RIGHT (ПРАВОЕ), переключатель электропривода зеркала в положении LEFT (ВЛЕВО) 10–14 В MV (j1-1) - GND (N4-1) W - W-B Выход электродвигателя зеркала Главный переключатель зеркал в положении RIGHT (ПРАВОЕ), переключатель электропривода зеркала в положении OFF (ВЫКЛ) Менее 1 В Главный переключатель зеркал в положении RIGHT (ПРАВОЕ), переключатель электропривода зеркала в положении DOWN (ВНИЗ) Менее 1 В Главный переключатель зеркал в положении RIGHT (ПРАВОЕ), переключатель электропривода зеркала в положении UP (ВВЕРХ) 10–14 В + (j1-4) - GND (N4-1) BR-W - W-B Выход обогревателя зеркала Выключатель обогревателя заднего стекла в положении ON (ВКЛ) 10–14 В Выключатель обогревателя заднего стекла в положении OFF (ВЫКЛ) Менее 1 В VSSR (j1-6) - E1 (j1-14) V - GR Сигнал положения по вертикали Главный переключатель зеркал в положении RIGHT (ПРАВОЕ) или LEFT (ЛЕВОЕ),
Переключатель электропривода зеркала в положении UP (ВВЕРХ) или DOWN (ВНИЗ)Напряжение изменяется в диапазоне 0–5 В HSSR (j1-13) - E1 (j1-14) LG - GR Сигнал положения по горизонтали Главный переключатель зеркал в положении RIGHT (ПРАВОЕ) или LEFT (ЛЕВОЕ),
Переключатель электропривода зеркала в положении RIGHT (ВПРАВО) или LEFT (ВЛЕВО)Напряжение изменяется в диапазоне 0–5 В VC (j1-5) - E1 (j1-14) SB - GR Источник питания датчика положения зеркала Зажигание включено (ACC) или выключено в режиме ожидания Менее 1 В Зажигание включено (IG) 3,5–5,5 В ECI+ (N4-18) - ECI- (N4-19) BR - O Сигнал зеркала с электрохромным покрытием Система зеркал с электрохромным покрытием работает 1,05–1,35 В Система зеркал с электрохромным покрытием не работает Менее 1 В EC+ (j1-7) - EC- (j1-15) BR - B-L Сигнал зеркала с электрохромным покрытием Система зеркал с электрохромным покрытием работает 1,05–1,35 В Система зеркал с электрохромным покрытием не работает Менее 1 В *SEL1 (N3-11) - GND (N4-1) P - W-B Контакт для идентификации стороны водителя Всегда Менее 1 В - УКАЗАНИЕ:
- *: Для моделей с правосторонним рулевым управлением
- Если результат проверки не отвечает требованиям, возможно, неисправен ЭБУ.
| ПРОВЕРЬТЕ ГЛАВНЫЙ ПЕРЕКЛЮЧАТЕЛЬ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ |
Отсоедините разъем S5 или R9 главного переключателя.
Измерьте сопротивление и напряжение на разъеме со стороны жгута проводов.
Для моделей с левосторонним рулевым управлением: Обозначения (номера контактов) Цвет проводки Описание контактов Режим Заданные условия E (S5-2) - масса W-B - масса Масса Всегда Менее 1 Ом BDR1 (S5-10) - E (S5-2) Y - W-B Источник питания электрического стеклоподъемника Всегда 10–14 В CPUB (S5-9) - E (S5-2) G - W-B Питание для главного процессора и соответствующего устройства Всегда 10–14 В SIG (S5-20) - E (S5-2) V - W-B Питание для главного процессора и соответствующего устройства Зажигание выключено Менее 1 В Зажигание включено (IG) 10–14 В Для моделей с правосторонним рулевым управлением: Обозначения (номера контактов) Цвет проводки Описание контактов Режим Заданные условия E (R9-2) - масса W-B - масса Масса Всегда Менее 1 Ом BDR1 (R9-10) - E (R9-2) Y - W-B Источник питания электрического стеклоподъемника Всегда 10–14 В CPUB (R9-9) - E (R9-2) G - W-B Питание для главного процессора и соответствующего устройства Всегда 10–14 В SIG (R9-20) - E (R9-2) V - W-B Питание для главного процессора и соответствующего устройства Зажигание выключено Менее 1 В Зажигание включено (IG) 10–14 В - Если результат проверки не отвечает требованиям, возможна неполадка со стороны жгута проводов.
- Если результат проверки не отвечает требованиям, возможна неполадка со стороны жгута проводов.
Подсоедините разъем S5 или R9 главного переключателя.
Измерьте напряжение на разъеме.
Для моделей с левосторонним рулевым управлением: Обозначения (номера контактов) Цвет проводки Описание контактов Режим Заданные условия MM (S5-3) - E (S5-2) SB - W-B Сигнал переключателя SET Переключатель SET в положении OFF (ВЫКЛ) 10–14 В Переключатель SET в положении ON (ВКЛ) Менее 1 В M1 (S5-13) - E (S5-2) L - W-B Сигнал переключателя M1 Переключатель M1 в положении OFF (ВЫКЛ) 10–14 В Переключатель M1 в положении ON (ВКЛ) Менее 1 В M2 (S5-17) - E (S5-2) V - W-B Сигнал переключателя M2 Переключатель M2 в положении OFF (ВЫКЛ) 10–14 В Переключатель M2 в положении ON (ВКЛ) Менее 1 В M3 (S5-18) - E (S5-2) R - W-B Сигнал переключателя M3 Переключатель M3 в положении OFF (ВЫКЛ) 10–14 В Переключатель M3 в положении ON (ВКЛ) Менее 1 В Для моделей с правосторонним рулевым управлением: Обозначения (номера контактов) Цвет проводки Описание контактов Режим Заданные условия MM (R9-3) - E (R9-2) Y - W-B Сигнал переключателя SET Переключатель SET в положении OFF (ВЫКЛ) 10–14 В Переключатель SET в положении ON (ВКЛ) Менее 1 В M1 (R9-13) - E (R9-2) O - W-B Сигнал переключателя M1 Переключатель M1 в положении OFF (ВЫКЛ) 10–14 В Переключатель M1 в положении ON (ВКЛ) Менее 1 В M2 (R9-17) - E (R9-2) LG - W-B Сигнал переключателя M2 Переключатель M2 в положении OFF (ВЫКЛ) 10–14 В Переключатель M2 в положении ON (ВКЛ) Менее 1 В M3 (R9-18) - E (R9-2) SB - W-B Сигнал переключателя M3 Переключатель M3 в положении OFF (ВЫКЛ) 10–14 В Переключатель M3 в положении ON (ВКЛ) Менее 1 В - Если результат проверки не отвечает требованиям, возможно, неисправен переключатель.
- Если результат проверки не отвечает требованиям, возможно, неисправен переключатель.
