Адсорбер -- Снятие |
| 1. ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ |
- ПРЕДОСТЕРЕЖЕНИЕ:
- После отсоединения провода от отрицательного (-) вывода аккумуляторной батареи подождите не менее 90 секунд, чтобы не допустить срабатывания подушки безопасности и преднатяжителя ремня безопасности.
| 2. СНИМИТЕ ЗАЖИМ СЕРВИСНОГО РАЗМЫКАТЕЛЯ ЦЕПИ |
- ПРЕДОСТЕРЕЖЕНИЕ:
- Снимите зажим сервисного размыкателя цепи, чтобы разорвать высоковольтную цепь на время выполнения проверки.
- Храните снятый зажим сервисного размыкателя цепи у себя в кармане, чтобы другие механики не смогли случайно установить его во время выполнения обслуживания автомобиля.
- Все разъемы высоковольтных жгутов проводов окрашены в оранжевый цвет.
Снимите крышку технологического отверстия аккумуляторной батареи.
Работайте в электроизолирующих перчатках. Снимите зажим сервисного размыкателя цепи, предварительно сдвинув его рычаг.
- ПРЕДОСТЕРЕЖЕНИЕ:
- Храните снятый зажим сервисного размыкателя цепи у себя в кармане, чтобы другие механики не смогли случайно установить его во время выполнения обслуживания автомобиля.
- После снятия сервисного размыкателя цепи не прикасайтесь к высоковольтным разъемам и контактам в течение 10 минут.
- ПРИМЕЧАНИЕ:
- После снятия сервисного размыкателя цепи не включайте зажигание, поскольку это может вывести из строя ЭБУ гибридной системы.
| 3. УСТАНОВИТЕ ПРАВЫЙ ЗАЩИТНЫЙ ЭЛЕМЕНТ ОПОРЫ ДИФФЕРЕНЦИАЛА № 1 |
Отверните 2 гайки и снимите защиту.

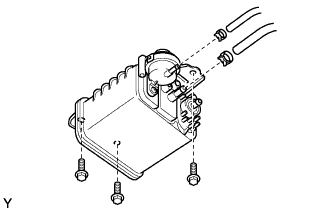

| 4. СНИМИТЕ АДСОРБЕР |
Отсоедините шланг продувочного трубопровода от адсорбера.
 |
Отсоедините продувочный трубопровод от адсорбера.
Выверните 3 болта и снимите кронштейн адсорбера и адсорбер.
