Двигатель. Lexus GS450h GWS191
Система Управления Двигателем 2Gr-Fse. Lexus GS450h GWS191
Ecm -- Снятие |
- ПРЕДОСТЕРЕЖЕНИЕ:
- При снятии и установке ECM и ЭБУ гибридной системы убедитесь в правильности подключения жгутов проводов к ECM и ЭБУ гибридной системы. При неправильном подсоединении жгута проводов возможно повреждение двигателя.
| 1. ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ |
- ПРЕДОСТЕРЕЖЕНИЕ:
- После отсоединения провода от отрицательного (-) вывода аккумуляторной батареи подождите не менее 90 секунд, чтобы не допустить срабатывания подушки безопасности и преднатяжителя ремня безопасности.
| 2. СНИМИТЕ САЛЬНИК ВПУСКНОГО ВОЗДУХОПРОВОДА ХОЛОДНОГО ВОЗДУХА |

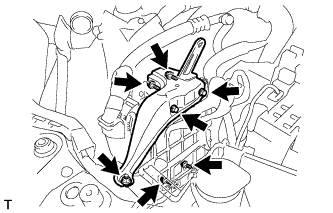

Освободите 7 фиксаторов и снимите сальник воздухопровода.
 |
| 3. СНИМИТЕ ЛЕВУЮ БОКОВУЮ КРЫШКУ МОТОРНОГО ОТСЕКА |
Освободите 4 фиксатора и снимите боковую крышку.
 |
| 4. СНИМИТЕ КРЫШКУ БЛОКА РЕЛЕ МОТОРНОГО ОТСЕКА № 1 |
| 5. СНИМИТЕ РАСШИРИТЕЛЬНЫЙ БАЧОК РАДИАТОРА В СБОРЕ |

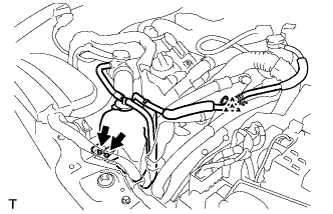

Отсоедините сливной шланг инвертора от кронштейна.
 |
Выверните 2 болта и снимите расширительный бачок радиатора.
| 6. СНИМИТЕ ЭБУ ГИБРИДНОЙ СИСТЕМЫ |

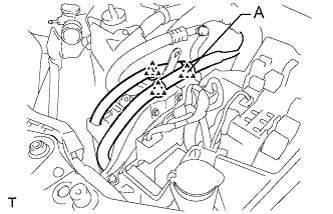

Отсоедините зажим А жгута проводов от жгута проводов.
 |
Освободите 2 зажима жгута проводов.
Отверните гайку, выверните 4 винта и снимите кронштейн.
 |
Выверните 2 винта и снимите ЭБУ.
Поднимите стопорный рычаг и отсоедините 2 разъема. Снимите ЭБУ гибридной системы.
- ПРИМЕЧАНИЕ:
- Перед отсоединением разъемов убедитесь, что стопорный рычаг поднят на 90°, как показано на рисунке. В противном случае разъемы могут быть повреждены.
 |
| 7. СНИМИТЕ ECM |
Отверните 2 гайки и снимите ECM с кронштейном.
 |
Отсоедините 2 разъема ECM.
Нажав на фиксаторы, поднимите 2 рычага и отсоедините 2 разъема ECM.
 |
Выверните 2 винта и снимите нижний кронштейн ECM.
 |
