Система Управления Электрическими Стеклоподъемниками Система Диагностики
Кузов. Lexus GS450h GWS191
ОПИСАНИЕ
ПРОВЕРЬТЕ DLC3
Система Управления Электрическими Стеклоподъемниками -- Система Диагностики |

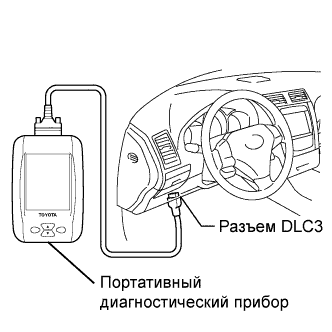

Главный переключатель сети мультиплексной связи и бортовой ЭБУ сети мультиплексной связи управляют функциями системы управления электрическими стеклоподъемниками автомобиля. Данные системы управления электрическими стеклоподъемниками могут быть считаны с разъема шины данных 3 (DLC3) на автомобиле. Если предполагается, что система неисправна, проверьте наличие неисправностей с помощью портативного диагностического прибора и выполните необходимый ремонт.
- УКАЗАНИЕ:

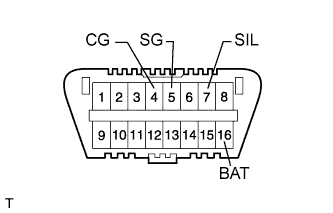

- В автомобиле используется протокол обмена данными ISO 15765-4. Схема расположения контактов разъема DLC3 соответствует ISO 15031-03 и согласуется с протоколом ISO 15765-4.
Обозначения (номера контактов)
| Описание контактов
| Режим
| Заданные условия
|
SIL (7) - SG (5)
| Линия "+" шины
| Во время передачи
| Формирование импульсов
|
CG (4) - масса
| Масса шасси
| Всегда
| Менее 1 Ом
|
SG (5) - масса
| Сигнальная масса
| Всегда
| Менее 1 Ом
|
BAT (16) - масса
| Положительный вывод аккумуляторной батареи
| Всегда
| 10-14 В
|
- Если результат проверки не отвечает требованиям, то, возможно, неисправен DLC3. Отремонтируйте или замените жгут проводов или разъем.
- УКАЗАНИЕ:
- Подсоедините провод портативного диагностического прибора к DLC3, включите зажигание (IG) и проверьте систему с помощью портативного диагностического прибора. Если на дисплей выводится сообщение об ошибке связи, проблема может быть как в автомобиле, так и в диагностическом приборе. Если при подключении к другому автомобилю связь осуществляется нормально, проверьте DLC3 на первом автомобиле. Если при подключении прибора к другому автомобилю связь по-прежнему невозможно установить, то, скорее всего, неисправен сам прибор. Обратитесь в Отдел технического обслуживания по адресу, указанному в руководстве по эксплуатации прибора.
