Система Управления Электрическими Стеклоподъемниками -- Схема Системы

Lexus GS450h GWS191.Ветровое Стекло Оконные Стекла.Система Управления Электрическими Стеклоподъемниками.Система Управления Электрическими Стеклоподъемниками Схема Системы

Lexus GS450h GWS191.Ветровое Стекло Оконные Стекла.Система Управления Электрическими Стеклоподъемниками.Система Управления Электрическими Стеклоподъемниками Схема Системы

Таблица обмена данными
Передатчик	Приемник	Сигнал	Шина
Главный переключатель сети мультиплексной связи	ЭБУ правой передней двери сети мультиплексной связи1 (ЭБУ двери переднего пассажира) ЭБУ левой передней двери сети мультиплексной связи1 (ЭБУ двери переднего пассажира)	Сигнал дистанционного управления Сигнал управления при выключении зажигания	BEAN
Главный переключатель сети мультиплексной связи	ЭБУ правой задней двери сети мультиплексной связи (ЭБУ правой задней двери)	Сигнал дистанционного управления Сигнал управления при выключении зажигания	BEAN
Главный переключатель сети мультиплексной связи	ЭБУ левой задней двери сети мультиплексной связи (ЭБУ левой задней двери)	Сигнал дистанционного управления Сигнал управления при выключении зажигания	BEAN
Главный переключатель сети мультиплексной связи	Переключатель сети мультиплексной связи (со стороны переднего пассажира)	Сигнал переключателя блокировки окон	BEAN
Главный переключатель сети мультиплексной связи	Переключатель сети мультиплексной связи (левый задний)	Сигнал переключателя блокировки окон	BEAN
Главный переключатель сети мультиплексной связи	Переключатель сети мультиплексной связи (правый задний)	Сигнал переключателя блокировки окон	BEAN
ЭБУ левой передней двери сети мультиплексной связи1 (ЭБУ двери водителя) ЭБУ правой передней двери сети мультиплексной связи2 (ЭБУ двери водителя)	Главный переключатель сети мультиплексной связи	Сигнал управления электрическим стеклоподъемником, связанный с ключом	BEAN
Правый главный ЭБУ кузова	Главный переключатель сети мультиплексной связи	Сигнал выключателя освещения дверного проема передней двери Сигнал состояния выключателя зажигания	BEAN
ЭБУ распределения питания	Главный переключатель сети мультиплексной связи	Сигнал состояния выключателя зажигания	BEAN
ЭБУ сертификации	Главный переключатель сети мультиплексной связи	Сигнал управления электрическим стеклоподъемником, связанный с дистанционным передатчиком Сигнал выключателя блокировки системы посадки	BEAN

УКАЗАНИЕ:

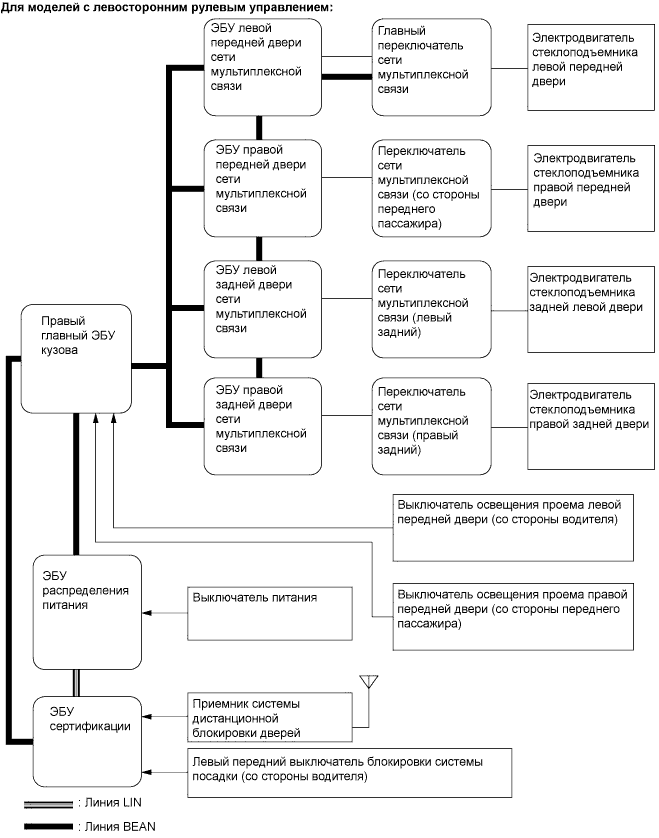

*1: Для моделей с левосторонним рулевым управлением

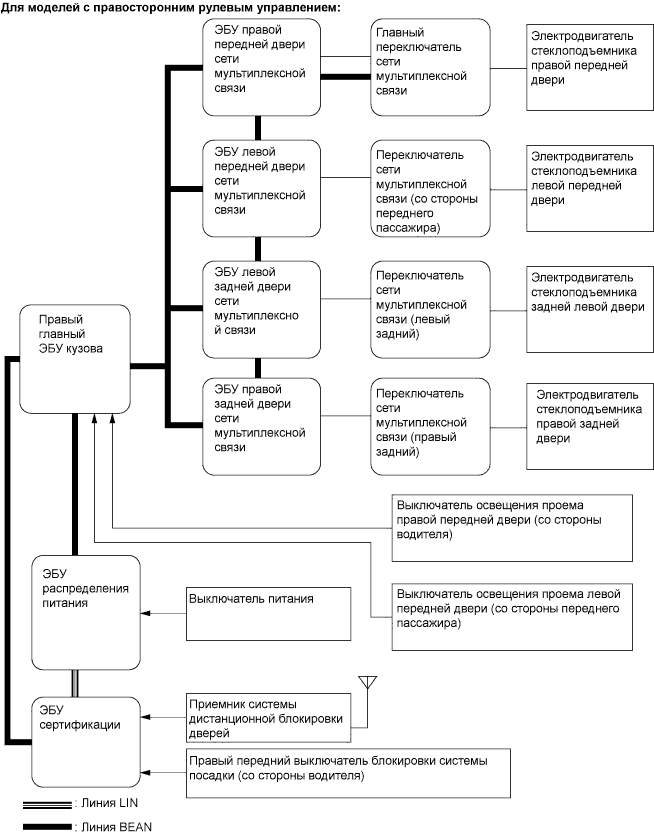

*2: Для моделей с правосторонним рулевым управлением
