Электрооборудование Автомобиля. Lexus GS450h GWS191
Помощь При Парковке Мониторинг. Lexus GS450h GWS191

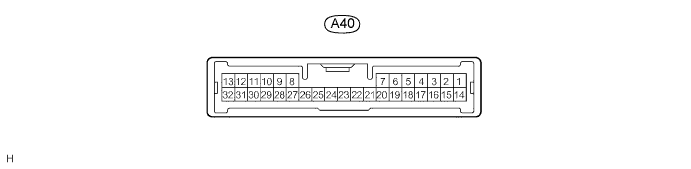

Система Помощи При Парковке Lexus, Основанная На Применении Датчиков -- Контакты Эбу |
| ПРОВЕРЬТЕ ЭБУ ПРЕДУПРЕЖДЕНИЯ О НЕДОПУСТИМОЙ ДИСТАНЦИИ |
| Обозначения (номера контактов) | Цвет проводки | Описание контактов | Режим | Заданные условия |
| IG (A40-8) - E (A40-27) | G-Y - W-B | Сигнал/питание замка зажигания | Зажигание включено (IG) | 10-14 В |
| E (A40-27) - масса | W-B - масса | Масса ЭБУ | Всегда | Менее 1 Ом |
| S1 (A40-1) - EF (A40-14) | GR - BR *1 | Ультразвуковой датчик № 3 (передний правый датчик) | Сигналы передаются от ЭБУ к переднему правому датчику (при выключении контроля) | Формирование импульсов (см. осциллограмму 1) |
| GR-R - BR-B *2 | ||||
| T1 (A40-2) - EF (A40-14) | L-W - BR *1 | Ультразвуковой датчик № 3 (передний правый датчик) | Сигналы передаются от ЭБУ к переднему правому датчику (при выключении контроля) | Формирование импульсов (см. осциллограмму 2) |
| L-W - BR-B *2 | ||||
| S2 (A40-3) - EF (A40-14) | R - BR *1 | Ультразвуковой датчик № 3 (передний правый центральный датчик) | Сигналы передаются от ЭБУ к переднему правому центральному датчику (при выключении контроля) | Формирование импульсов (см. осциллограмму 1) |
| R - BR-B *2 | ||||
| T2 (A40-4) - EF (A40-14) | R-L - BR *1 | Ультразвуковой датчик № 3 (передний правый центральный датчик) | Сигналы передаются от ЭБУ к переднему правому центральному датчику (при выключении контроля) | Формирование импульсов (см. осциллограмму 2) |
| R-G - BR-B *2 | ||||
| S3 (A40-5) - EF (A40-14) | G - BR *1 | Ультразвуковой датчик № 3 (передний левый центральный датчик) | Сигналы передаются от ЭБУ к переднему левому центральному датчику (при выключении контроля) | Формирование импульсов (см. осциллограмму 1) |
| G - BR-B *2 | ||||
| T3 (A40-6) - EF (A40-14) | G-R - BR *1 | Ультразвуковой датчик № 3 (передний левый центральный датчик) | Сигналы передаются от ЭБУ к переднему левому центральному датчику (при выключении контроля) | Формирование импульсов (см. осциллограмму 2) |
| G-R - BR-B *2 | ||||
| S4 (A40-7) - EF (A40-14) | P-L - BR *1 | Ультразвуковой датчик № 3 (передний левый датчик) | Сигналы передаются от ЭБУ к переднему левому датчику (при выключении контроля) | Формирование импульсов (см. осциллограмму 1) |
| P-B - BR-B *2 | ||||
| T4 (A40-21) - EF (A40-14) | V - BR *1 | Ультразвуковой датчик № 3 (передний левый датчик) | Сигналы передаются от ЭБУ к переднему левому датчику (при выключении контроля) | Формирование импульсов (см. осциллограмму 2) |
| V-R - BR-B *2 | ||||
| EF (A40-14) - масса | BR - масса *1 | Масса ультразвукового датчика № 3 | Всегда | Менее 1 Ом |
| BR-B - масса *2 | ||||
| S5 (A40-10) - ER (A40-29) | GR - LG | Ультразвуковой датчик № 1 (задний правый датчик) | Сигналы передаются от ЭБУ к переднему правому датчику (при выключении контроля) | Формирование импульсов (см. осциллограмму 1) |
| S6 (A40-11) - ER (A40-29) | W - LG | Ультразвуковой датчик № 1 (задний левый датчик) | Сигналы передаются от ЭБУ к переднему левому датчику (при выключении контроля) | Формирование импульсов (см. осциллограмму 1) |
| S7 (A40-12) - ER (A40-29) | B - LG | Ультразвуковой датчик № 2 (задний правый центральный датчик) | Сигналы передаются от ЭБУ к заднему правому центральному датчику (при выключении контроля) | Формирование импульсов (см. осциллограмму 1) |
| S8 (A40-13) - ER (A40-29) | R-B - LG | Ультразвуковой датчик № 2 (задний левый центральный датчик) | Сигналы передаются от ЭБУ к заднему левому центральному датчику (при выключении контроля) | Формирование импульсов (см. осциллограмму 1) |
| ER (A40-29) - масса | LG - масса | Масса ультразвуковых датчиков № 1 и № 2 | Всегда | Менее 1 Ом |
| CBZ (A40-9) - E (A40-27) | W - W-B | Вывод зуммера | Во время звучания зуммера | Формирование импульсов (см. осциллограмму 3) |
| M+ (A40-26) - E (A40-27) | GR - W-B | Передача данных по шине BEAN | Зажигание включено (IG), главный выключатель системы ультразвуковой локации включен | Формирование импульсов (см. осциллограмму 4) |
| R1 (A40-23) - R2 (A40-24) | W-B | Система передачи данных CAN | Зажигание включено (IG) | Формирование импульсов (см. осциллограмму 5) |
- УКАЗАНИЕ:
- *1: для моделей с левосторонним рулевым управлением
- *2: для моделей с правосторонним рулевым управлением

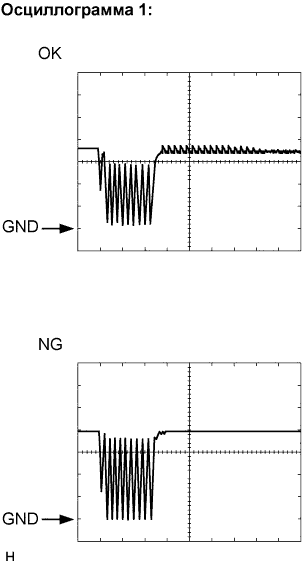

С помощью осциллографа проверьте форму сигнала 1.
Осциллограмма 1 (для справки) Параметр / Устройство Содержание Обозначения
(номера контактов)S1 (A40-1) - EF (A40-14)
S2 (A40-3) - EF (A40-14)
S3 (A40-5) - EF (A40-14)
S4 (A40-7) - EF (A40-14)
S5 (A40-10) - ER (A40-29)
S6 (A40-11) - ER (A40-29)
S7 (A40-12) - ER (A40-29)
S8 (A40-13) - ER (A40-29)Настройки прибора 2 В/дел., 100 мкс/дел. Режим Сигналы передаются от ЭБУ к датчику (при выключении контроля) С помощью осциллографа проверьте форму сигнала 2.
Осциллограмма 2 (для справки) Параметр / Устройство Содержание Обозначения
(номера контактов)T1 (A40-2) - EF (A40-14)
T2 (A40-4) - EF (A40-14)
T3 (A40-6) - EF (A40-14)
T4 (A40-21) - EF (A40-14)Настройки прибора 2 В/дел., 100 мкс/дел. Режим Сигналы передаются от ЭБУ к датчику (при выключении контроля) С помощью осциллографа проверьте форму сигнала 3.

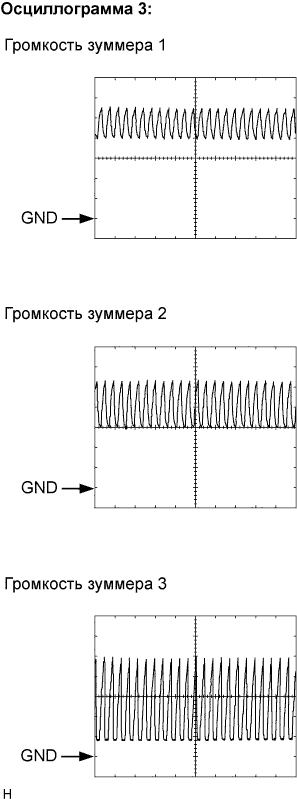

Осциллограмма 3 (для справки) Параметр / Устройство Содержание Обозначения
(номера контактов)CBZ (A40-9) - E (A40-27) Настройки прибора 2 В/дел., 1 мс/дел. Режим Во время звучания зуммера С помощью осциллографа проверьте форму сигнала 4.
Осциллограмма 4 (для справки) Параметр / Устройство Содержание Обозначения
(номера контактов)M+ (A40-26) - E (A40-27) Настройки прибора 2 В/дел., 1 мс/дел. Режим Зажигание включено (IG)
главный выключатель системы ультразвуковой локации включенС помощью осциллографа проверьте форму сигнала 5.
Осциллограмма 5 (для справки) Параметр / Устройство Содержание Обозначения
(номера контактов)R1 (A40-23) - R2 (A40-24) Настройки прибора 2 В/дел., 50 мкс/дел. Режим Зажигание включено (IG)
 |
 |
 |
 |
 |
