ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ
СНИМИТЕ РЫЧАГ ЛЕВОГО ПЕРЕДНЕГО СТЕКЛООЧИСТИТЕЛЯ СО ЩЕТКОЙ В СБОРЕ
СНИМИТЕ РЫЧАГ ПРАВОГО ПЕРЕДНЕГО СТЕКЛООЧИСТИТЕЛЯ СО ЩЕТКОЙ В СБОРЕ
СНИМИТЕ КРЫШКУ ВОЗДУШНОГО ФИЛЬТРА СО ШЛАНГОМ ВОЗДУШНОГО ФИЛЬТРА
СНИМИТЕ ГИДРАВЛИЧЕСКИЙ КЛАПАН ИЗМЕНЕНИЯ ФАЗ (на выпуске ряда 1)
СНИМИТЕ ГИДРАВЛИЧЕСКИЙ КЛАПАН ИЗМЕНЕНИЯ ФАЗ (на впуске ряда 1)
СНИМИТЕ ГИДРАВЛИЧЕСКИЙ КЛАПАН ИЗМЕНЕНИЯ ФАЗ (на впуске ряда 2)
СНИМИТЕ ГИДРАВЛИЧЕСКИЙ КЛАПАН ИЗМЕНЕНИЯ ФАЗ (на выпуске ряда 2)
Гидравлический Клапан Изменения Фаз В Сборе -- Снятие |
| 1. ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ |
- ПРЕДОСТЕРЕЖЕНИЕ:
- После отсоединения провода от отрицательного (-) вывода аккумуляторной батареи подождите не менее 90 секунд, чтобы не допустить срабатывания подушки безопасности и преднатяжителя ремня безопасности.
| 2. СНИМИТЕ САЛЬНИК ВПУСКНОГО ВОЗДУХОПРОВОДА ХОЛОДНОГО ВОЗДУХА |
Освободите 7 фиксаторов и снимите сальник воздухопровода.
 |
| 3. СНИМИТЕ ЛЕВУЮ БОКОВУЮ КРЫШКУ МОТОРНОГО ОТСЕКА |
Освободите 4 фиксатора и снимите боковую крышку.
 |
| 4. СНИМИТЕ ПРАВУЮ БОКОВУЮ КРЫШКУ МОТОРНОГО ОТСЕКА |
Освободите 3 фиксатора и снимите боковую крышку.
 |
| 5. СНИМИТЕ ДЕКОРАТИВНУЮ КРЫШКУ V-ОБРАЗНОГО ДВИГАТЕЛЯ |
Расцепите 3 фиксатора и снимите крышку двигателя.
 |
| 6. СНИМИТЕ ВЕРХНИЙ ЗАЩИТНЫЙ ЭЛЕМЕНТ ПЕРЕДНЕГО ЛЕВОГО КРЫЛА |
 |
Освободите 3 захвата с помощью съемника фиксаторов и снимите элементы защиты.
| 7. СНИМИТЕ ВЕРХНЮЮ ЗАЩИТУ ПЕРЕДНЕГО ПРАВОГО КРЫЛА |
- УКАЗАНИЕ:
- Порядок выполнения работ такой же, как для левой стороны.
| 8. СНИМИТЕ ПРОКЛАДКУ МЕЖДУ ЛЕВЫМ ПЕРЕДНИМ КРЫЛОМ И КОЖУХОМ |
 |
Потяните прокладку между крылом и кожухом в направлении, указанном стрелкой на рисунке, чтобы расцепить 2 захвата, и снимите прокладку.
| 9. СНИМИТЕ ПРОКЛАДКУ МЕЖДУ ПРАВЫМ ПЕРЕДНИМ КРЫЛОМ И КОЖУХОМ |
- УКАЗАНИЕ:
- Порядок выполнения работ такой же, как для левой стороны.
| 10. СНИМИТЕ РЫЧАГ ЛЕВОГО ПЕРЕДНЕГО СТЕКЛООЧИСТИТЕЛЯ СО ЩЕТКОЙ В СБОРЕ |
Отверните гайку и снимите рычаг и щетку стеклоочистителя.
| 11. СНИМИТЕ РЫЧАГ ПРАВОГО ПЕРЕДНЕГО СТЕКЛООЧИСТИТЕЛЯ СО ЩЕТКОЙ В СБОРЕ |
Отверните гайку и снимите рычаг и щетку стеклоочистителя.
| 12. СНИМИТЕ ВЕНТИЛЯЦИОННУЮ РЕШЕТКУ В ВЕРХНЕЙ ЧАСТИ КОЖУХА |
Расцепите 2 фиксатора и 5 захватов.
 |
Потяните вентиляционную решетку в направлении, указанном стрелкой на рисунке, чтобы расцепить 10 захватов, и снимите вентиляционную решетку.
 |
| 13. СЛЕЙТЕ ОХЛАЖДАЮЩУЮ ЖИДКОСТЬ ДВИГАТЕЛЯ |
- ПРЕДОСТЕРЕЖЕНИЕ:
- Не снимайте пробку радиатора, пока двигатель и радиатор не остынут. Выброс горячей охлаждающей жидкости и пара под давлением может стать причиной серьезных ожогов.
Снимите пробку радиатора и пробку расширительного бачка.
Ослабьте пробку сливного крана радиатора и 2 пробки сливного крана системы охлаждения на блоке цилиндров. Затем слейте охлаждающую жидкость.
- УКАЗАНИЕ:
- Слейте охлаждающую жидкость в резервуар и утилизируйте ее в соответствии с местными требованиями.
Затяните пробки.
- Момент затяжки:
- 13 Н*м{133 кгс*см, 10 фунт-сила-футов}для пробки сливного крана системы охлаждения на блоке цилиндров
| 14. ОТСОЕДИНИТЕ ШЛАНГ ВЕНТИЛЯЦИИ № 2 |
Отсоедините шланг вентиляции картера от головки блока цилиндров.
 |
| 15. СНИМИТЕ КРЫШКУ ВОЗДУШНОГО ФИЛЬТРА СО ШЛАНГОМ ВОЗДУШНОГО ФИЛЬТРА |
Отсоедините разъем датчика массового расхода воздуха.
 |
Отсоедините зажимы от воздушного фильтра.
Отсоедините продувочный шланг.
 |
Отсоедините 4 зажима.
 |
Отсоедините хомут и снимите крышку воздушного фильтра со шлангом.
| 16. СНИМИТЕ КОРПУС ДРОССЕЛЬНОЙ ЗАСЛОНКИ |
Отсоедините разъем двигателя дроссельной заслонки.
 |
Выверните 4 болта и снимите расширительный бачок на впуске воздуха с корпуса дроссельной заслонки.
Отсоедините 2 перепускных шланга охлаждающей жидкости от корпуса дроссельной заслонки.
 |
Снимите корпус дроссельной заслонки и прокладку.
| 17. СНИМИТЕ РАСШИРИТЕЛЬНЫЙ БАЧОК НА ВПУСКЕ ВОЗДУХА |
Отсоедините продувочный шланг от расширительного бачка на впуске воздуха.
 |
Выверните болт и снимите электровакуумный клапан с расширительного бачка на впуске воздуха.
Отсоедините шланг вентиляции, шланг между штуцером и обратным клапаном и перепускной шланг охлаждающей жидкости от расширительного бачка на впуске воздуха.
 |
Отсоедините 4 зажима жгута проводов от расширительного бачка на впуске воздуха.
 |
Выверните болт и снимите соединитель шланга охлаждающей жидкости с расширительного бачка на впуске воздуха.
 |
Выверните болт и снимите опору расширительного бачка с расширительного бачка на впуске воздуха.
 |
С помощью торцевого гаечного ключа на 5 мм отверните 6 болтов, 2 гайки и снимите прокладку.
 |
| 18. СНИМИТЕ ГИДРАВЛИЧЕСКИЙ КЛАПАН ИЗМЕНЕНИЯ ФАЗ (на выпуске ряда 1) |
 |
Отсоедините разъем гидравлического клапана изменения фаз.
Выверните болт и снимите гидравлический клапан изменения фаз.
Снимите кольцевое уплотнение с гидравлического клапана изменения фаз.
| 19. СНИМИТЕ ГИДРАВЛИЧЕСКИЙ КЛАПАН ИЗМЕНЕНИЯ ФАЗ (на впуске ряда 1) |
Выверните болт и снимите декоративную крышку V-образного двигателя.
 |
Отсоедините разъем гидравлического клапана изменения фаз.
 |
Выверните болт и снимите гидравлический клапан изменения фаз.
Снимите кольцевое уплотнение с гидравлического клапана изменения фаз.
| 20. СНИМИТЕ ГИДРАВЛИЧЕСКИЙ КЛАПАН ИЗМЕНЕНИЯ ФАЗ (на впуске ряда 2) |
Отсоедините разъем гидравлического клапана изменения фаз.
 |
Выверните болт и снимите гидравлический клапан изменения фаз.
Снимите кольцевое уплотнение с гидравлического клапана изменения фаз.
| 21. СНИМИТЕ ГИДРАВЛИЧЕСКИЙ КЛАПАН ИЗМЕНЕНИЯ ФАЗ (на выпуске ряда 2) |

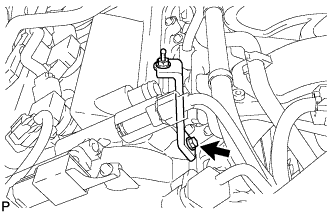

Отсоедините жгут проводов от кронштейна.
 |
Выверните болт и снимите кронштейн.
Отсоедините разъем гидравлического клапана изменения фаз.
 |
Выверните болт и снимите гидравлический клапан изменения фаз.
Снимите кольцевое уплотнение с гидравлического клапана изменения фаз.
