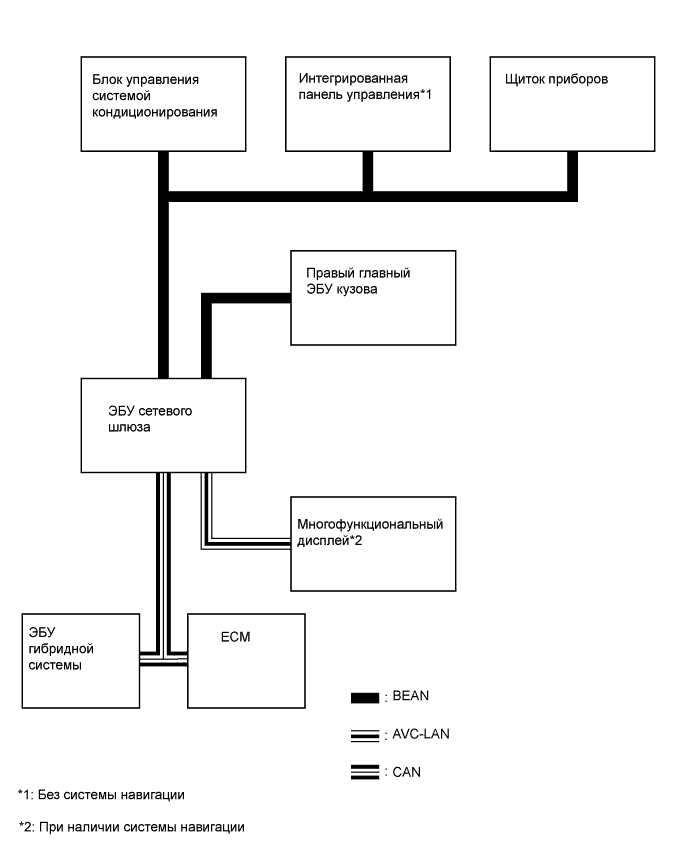

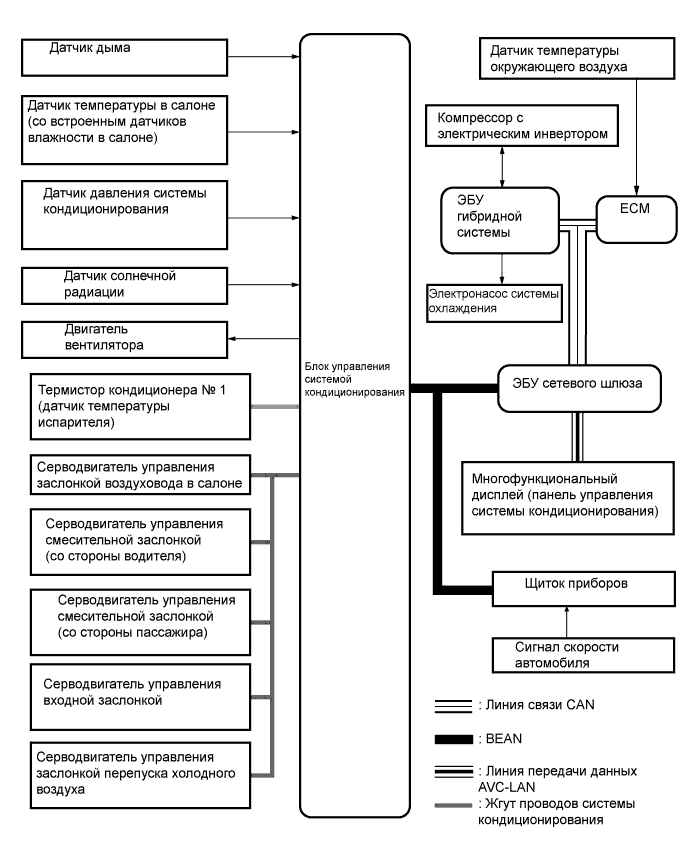

Система Кондиционирования Воздуха -- Схема Системы |
| Передающий ЭБУ (передатчик) | Сигнал | Метод передачи данных |
| ЭБУ правой передней двери | Сигнал управления обогревателем зеркала | BEAN |
| ЭБУ левой передней двери | Сигнал управления обогревателем зеркала | |
| ECM | Сигнал реле отопителя | CAN |
| Сигнал управления реле обогревателя заднего стекла | ||
| Сигнал повышения частоты вращения холостого хода | ||
| Сигнал компрессора системы кондиционирования | ||
| Сигнал запрещения зарядки | ||
| Сигнал клапана отопителя | ||
| Сигнал датчика давления | ||
| ЭБУ гибридной системы | Сигнал запроса отопителя на повышение частоты вращения коленчатого вала двигателя на холостом ходу | BEAN/CAN |
| Сигнал запроса включения зажигания (IG) | ||
| Данные о температуре окружающего воздуха | ||
| Сигнал запроса включения/выключения водяного насоса | ||
| Предварительный сигнал запроса управления системой кондиционирования | ||
| Сигнал состояния управления системы кондиционирования | ||
| Сигнал состояния впуска | ||
| Сигнал запроса режима ожидания инвертора | ||
| ЭБУ контроля дистанции | Сигнал температуры окружающего воздуха | CAN |
| Многофункциональный дисплей | Сигнал температуры окружающего воздуха | AVC-LAN |
| Сигнал дисплея IND | ||
| Сигнал зуммера | ||
| Сигнал индикации установленной температуры со стороны водителя и пассажира |
| Передающий ЭБУ (передатчик) | Сигнал | Метод передачи данных |
| Щиток приборов | Сигнал скорости автомобиля | BEAN |
| ECM | Сигнал частоты вращения коленчатого вала двигателя | CAN |
| Сигнал температуры охлаждающей жидкости | ||
| Сигнал температуры окружающего воздуха | ||
| Сигнал отключения управления системы кондиционирования | ||
| Сигнал управления компрессором системы кондиционирования | ||
| ЭБУ гибридной системы | Управляющий сигнал водяного насоса кондиционера | CAN/BEAN |
| Состояние STB | ||
| Сигнал запроса переключения режима рециркуляции | ||
| Сигнал передачи данных инвертора системы кондиционирования и ЭБУ гибридной системы | ||
| Сигнал запроса отключения электрического отопителя | ||
| Сигнал напряжения инвертора системы кондиционирования | ||
| Выходной сигнал инвертора системы кондиционирования | ||
| Информация о перегрузке электродвигателя | ||
| Информация о запуске электродвигателя | ||
| Неисправность источника питания инвертора системы кондиционирования | ||
| Короткое замыкание провода STB | ||
| Состояние STB | ||
| Температура инвертора системы кондиционирования | ||
| Признак запуска компрессора | ||
| Признак контроля влажности компрессора | ||
| Напряжение вентилятора системы охлаждения аккумуляторной батареи | ||
| Сигнал частоты вращения электродвигателя системы кондиционирования | ||
| Входной сигнал мощности системы кондиционирования | ||
| Запрос тока электродвигателя системы кондиционирования | ||
| Сигнал напряжения инвертора системы кондиционирования | ||
| Многофункциональный дисплей | Сигнал управления системой кондиционирования | AVC-LAN |
| Сигнал управления обогревателем заднего стекла | ||
| Сигнал управления обогревателем зеркала | ||
| Сигнал управления противообледенителем стеклоочистителя |
