Система Круиз-Контроля Цепь Выключателя Круиз-Контроля

Система Круиз-Контроля. Lexus GS450h GWS191
Круиз-Контроль. Lexus GS450h GWS191

ОПИСАНИЕ

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

СНИМИТЕ ПОКАЗАНИЯ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (ГЛАВНЫЙ ВЫКЛЮЧАТЕЛЬ СИСТЕМЫ КРУИЗ-КОНТРОЛЯ)

ПРОВЕРЬТЕ ГЛАВНЫЙ ВЫКЛЮЧАТЕЛЬ КРУИЗ-КОНТРОЛЯ

ПРОВЕРЬТЕ ВИТОЙ КАБЕЛЬ В СБОРЕ

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ВИТОЙ КАБЕЛЬ - ЭБУ ГИБРИДНОЙ СИСТЕМЫ И МАССА)

СИСТЕМА КРУИЗ-КОНТРОЛЯ - Цепь выключателя круиз-контроля


ОПИСАНИЕ

Эта цепь направляет сигналы на ЭБУ гибридной системы в зависимости от состояния главного выключателя круиз-контроля. На главный выключатель круиз-контроля поступает напряжение с положительного (+) вывода аккумуляторной батареи. Затем на контакт CCS ЭБУ гибридной системы подается напряжение, соответствующее положению выключателя.

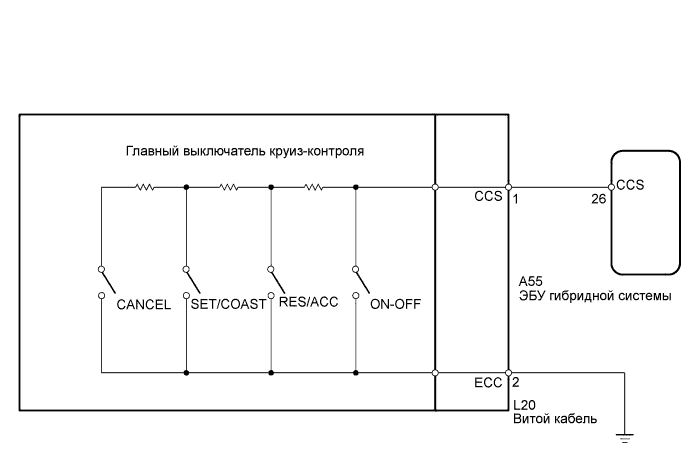

СХЕМА СОЕДИНЕНИЙ


Lexus GS450h GWS191.Круиз-Контроль.Система Круиз-Контроля.Система Круиз-Контроля Цепь Выключателя Круиз-Контроля


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

1.СНИМИТЕ ПОКАЗАНИЯ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (ГЛАВНЫЙ ВЫКЛЮЧАТЕЛЬ СИСТЕМЫ КРУИЗ-КОНТРОЛЯ)

  1. Проверьте работу выключателя круиз-контроля в режиме Data List.

    ЭБУ гибридной системы
    Параметр / Устройство
    		Измеряемый параметр / отображение на дисплее (диапазон)
    		Нормальное состояние
    		Замечание по диагностике
    CCS Main SW M-CPU
    		Сигнал главного выключателя (главный процессор) / ON (ВКЛ) или OFF (ВЫКЛ)
    		ON (ВКЛ): главный выключатель включен (нажат)
    OFF (ВЫКЛ): главный выключатель выключен (не нажат)
    		-
    Cancel Switch
    		Сигнал выключателя CANCEL / ON (ВКЛ) или OFF (ВЫКЛ)
    		ON (ВКЛ): выключатель CANCEL включен
    OFF (ВЫКЛ): выключатель CANCEL выключен
    		-
    SET/COAST Switch
    		Сигнал переключателя SET/COAST / ON (ВКЛ) или OFF (ВЫКЛ)
    		ON (ВКЛ): переключатель SET/COAST включен
    OFF (ВЫКЛ): переключатель SET/COAST выключен
    		-
    RES/ACC Switch
    		Сигнал переключателя RES/ACC / ON (ВКЛ) или OFF (ВЫКЛ)
    		ON (ВКЛ): Переключатель RES/АСС включен
    OFF (ВЫКЛ): переключатель RES/АСС выключен
    		-
    OK:
    При управлении выключателем круиз-контроля результаты будут соответствовать указанным выше.


OK
ПЕРЕЙДИТЕ К ПРОВЕРКЕ СЛЕДУЮЩЕЙ ЦЕПИ, УКАЗАННОЙ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ (Нажмите здесь)
NG


2.ПРОВЕРЬТЕ ГЛАВНЫЙ ВЫКЛЮЧАТЕЛЬ КРУИЗ-КОНТРОЛЯ
Lexus GS450h GWS191.Круиз-Контроль.Система Круиз-Контроля.Система Круиз-Контроля Цепь Выключателя Круиз-Контроля

  1. Отсоедините разъем главного выключателя круиз-контроля.

  1. Измерьте сопротивление выключателя.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Состояние выключателя
    		Заданные условия
    1 - 3
    		Переключатель RES/АСС удерживается во включенном положении
    		235–245 Ом
    1 - 3
    		Переключатель SET/COAST удерживается во включенном положении
    		620–640 Ом
    1 - 3
    		Выключатель CANCEL удерживается в положении ON
    		1510–1 570 Ом
    1 - 3
    		Главный выключатель круиз-контроля выключен
    		10 кОм или более
    1 - 3
    		Главный выключатель круиз-контроля включен
    		Менее 1 Ом


NG
ЗАМЕНИТЕ ГЛАВНЫЙ ВЫКЛЮЧАТЕЛЬ КРУИЗ-КОНТРОЛЯ
OK

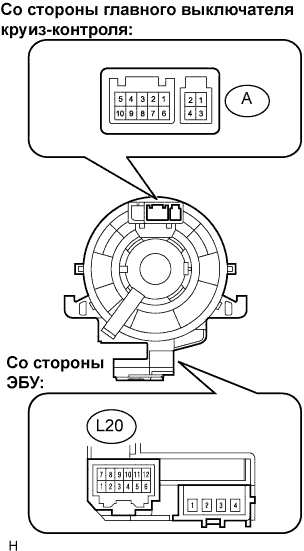

3.ПРОВЕРЬТЕ ВИТОЙ КАБЕЛЬ В СБОРЕ
Lexus GS450h GWS191.Круиз-Контроль.Система Круиз-Контроля.Система Круиз-Контроля Цепь Выключателя Круиз-Контроля

  1. Отсоедините разъем выключателя круиз-контроля.

  1. Отсоедините разъем L20 витого кабеля.

  1. Измерьте сопротивление витого кабеля.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Заданные условия
    A-3 - L20-1
    		Менее 1 Ом
    A-4 - L20-2
    		Менее 1 Ом


NG
ЗАМЕНИТЕ ВИТОЙ КАБЕЛЬ В СБОРЕ
OK

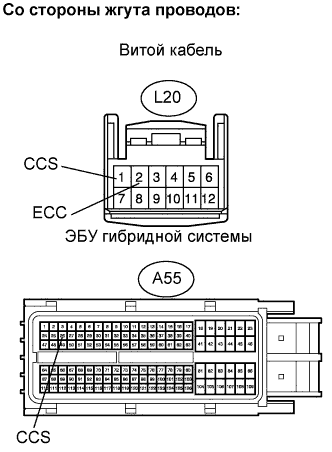

4.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ВИТОЙ КАБЕЛЬ - ЭБУ ГИБРИДНОЙ СИСТЕМЫ И МАССА)
Lexus GS450h GWS191.Круиз-Контроль.Система Круиз-Контроля.Система Круиз-Контроля Цепь Выключателя Круиз-Контроля

  1. Отсоедините разъем L20 витого кабеля.

  1. Отсоедините разъем A55 ЭБУ.

  1. Измерьте сопротивление разъемов со стороны жгута проводов.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Заданные условия
    L20-1 (CCS) - A55-26 (CCS)
    		Менее 1 Ом
    L20-2 (ECC) - масса
    		Менее 1 Ом
    L20-1 (CCS) - масса
    		10 кОм или более


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK

ПЕРЕЙДИТЕ К ПРОВЕРКЕ СЛЕДУЮЩЕЙ ЦЕПИ, УКАЗАННОЙ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ (Нажмите здесь)
