DTC B1244 Неисправность в цепи датчика освещения |
ОПИСАНИЕ
Данный DTC выводится при обнаружении неисправности в цепи датчика автоматического управления освещением.№ DTC
| Условие обнаружения DTC
| Неисправный участок
|
B1244
| При выполнении одного из следующих условий:
- Неправильная работа датчика освещения
- Обрыв или короткое замыкание в цепи датчика освещения
| - Датчик автоматического управления освещением
- Жгут проводов
- Правый главный ЭБУ кузова
|

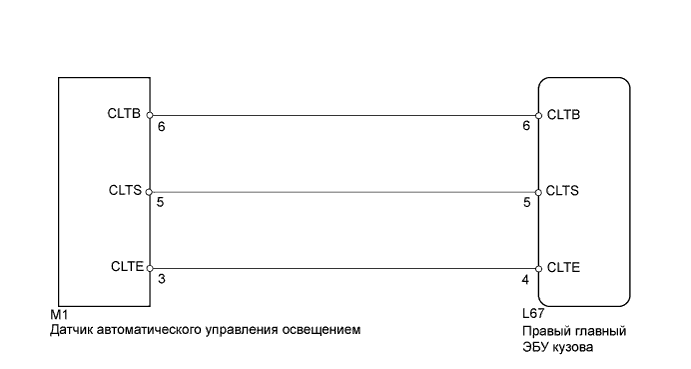

СХЕМА СОЕДИНЕНИЙ
ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ
| 1.ПРОВЕРЬТЕ РАБОТУ (ДАТЧИКА АВТОМАТИЧЕСКОГО УПРАВЛЕНИЯ ОСВЕЩЕНИЕМ) |
Подсоедините портативный диагностический прибор к DLC3.
Включите зажигание (IG) и питание портативного диагностического прибора.
Убедитесь в том, что когда датчик освещения освещается и закрывается, величина интенсивности освещения изменяется в указанных ниже пределах.
- OK:
- 0,008-0,022 с
- УКАЗАНИЕ:
- Указанное время представляет собой временной интервал, в течение которого датчик освещения генерирует 1 период в соответствии с освещенностью.
| | ЗАМЕНИТЕ ДАТЧИК АВТОМАТИЧЕСКОГО УПРАВЛЕНИЯ ОСВЕЩЕНИЕМ |
|
|
| 2.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ЭБУ -ДАТЧИК) |
Отсоедините разъем L67 ЭБУ.
Отсоедините разъем M1 датчика.

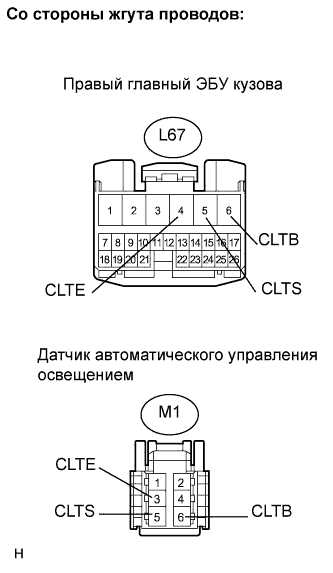

Измерьте сопротивление разъемов со стороны жгута проводов.
- Номинальное сопротивление:
Контакты для подключения диагностического прибора
| Заданные условия
|
L67-6 (CLTB) - M1-6 (CLTB)
| Менее 1 Ом
|
L67-5 (CLTS) - M1-5 (CLTS)
| Менее 1 Ом
|
L67-4 (CLTE) - M1-3 (CLTE)
| Менее 1 Ом
|
L67-6 (CLTB) - масса
| 10 кОм или более
|
L67-5 (CLTS) - масса
| 10 кОм или более
|
L67-4 (CLTE) - масса
| 10 кОм или более
|
| | ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ |
|
|
| OK |
|
|
|
| ЗАМЕНИТЕ ПРАВЫЙ ГЛАВНЫЙ ЭБУ КУЗОВА |
|
