Система Стеклоочистителей И Стеклоомывателей Цепь Электродвигателя Насоса Стеклоомывателя

ОПИСАНИЕ

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ВЫПОЛНИТЕ ДИАГНОСТИКУ В РЕЖИМЕ ACTIVE TEST С ПОМОЩЬЮ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (СТЕКЛООМЫВАТЕЛЬ ВЕТРОВОГО СТЕКЛА)

ПРОВЕРЬТЕ ЭЛЕКТРОДВИГАТЕЛЬ И НАСОС СТЕКЛООМЫВАТЕЛЯ ВЕТРОВОГО СТЕКЛА В СБОРЕ

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ЭБУ – АККУМУЛЯТОРНАЯ БАТАРЕЯ И МАССА)

ОПИСАНИЕ

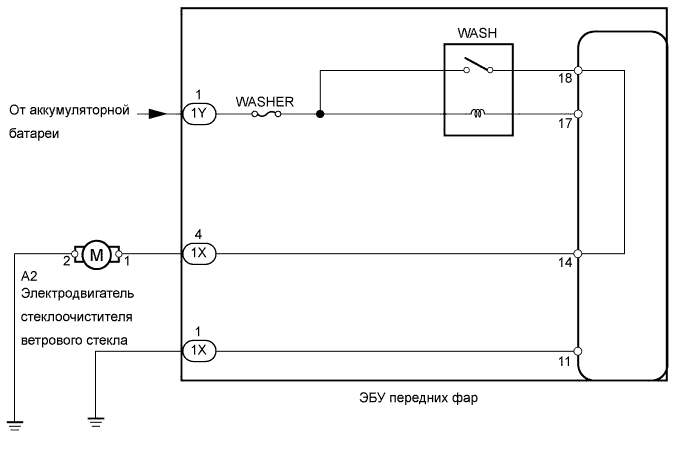

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

1. Подсоедините портативный диагностический прибор к DLC3.


2. Включите зажигание (IG) и установите главный выключатель портативного диагностического прибора в положение ON (ВКЛ).


3. Выберите режим Active Test, с помощью портативного диагностического прибора подайте команду управления и убедитесь, что электродвигатель омывателя работает.



   ЭБУ передних фар

   Параметр / Устройство	Описание проверки	Замечание по диагностике
   Washer Motor Operation	Электродвигатель стеклоомывателя OFF (ВЫКЛ) / ON (ВКЛ)	-

OK:

Электродвигатель стеклоомывателя работает.

1. Снимите электродвигатель и насос омывателя ветрового стекла.

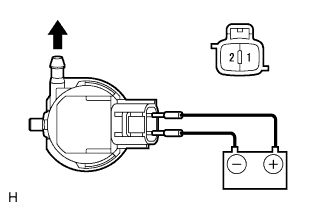

2. Подайте напряжение аккумуляторной батареи на разъем электродвигателя и насоса омывателя ветрового стекла и проверьте его работу.


   OK:

   Условия измерений	Заданные условия
   Положительный (+) вывод аккумуляторной батареи → контакт 1 Отрицательный (-) вывод аккумуляторной батареи → контакт 2	Электродвигатель омывателя ветрового стекла работает нормально

   OK:

   Электродвигатель стеклоомывателя работает.


1. Отсоедините разъемы 1Y и 1X ЭБУ.

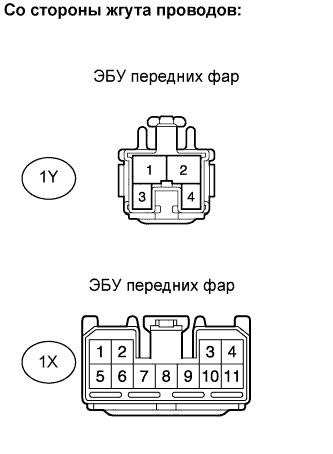

2. Измерьте напряжение на разъеме со стороны жгута проводов.


   Номинальное напряжение:

   Контакты для подключения диагностического прибора	Заданные условия
   1Y-1 - масса	10-14 В

3. Измерьте сопротивление разъема со стороны жгута проводов.


   Номинальное сопротивление:

   Контакты для подключения диагностического прибора	Заданные условия
   1X-1 - масса	Менее 1 Ом
