Стеклоочистители И Стеклоомыватели. Система Стеклоочистителей И Стеклоомывателей Цепь Питания Электродвигателя Стеклоочистителя

ОПИСАНИЕ

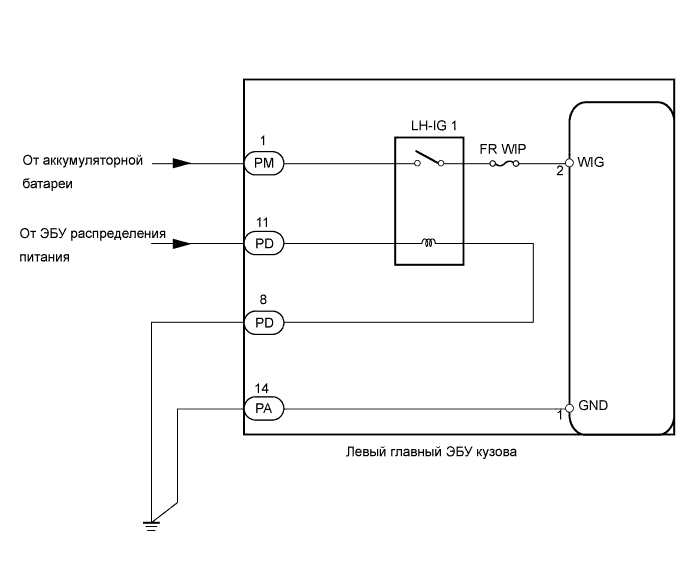

Данная цепь обеспечивает питание электродвигателя переднего стеклоочистителя и управляет левым главным ЭБУ кузова.

1.ПРОВЕРЬТЕ ЛЕВЫЙ ГЛАВНЫЙ ЭБУ КУЗОВА

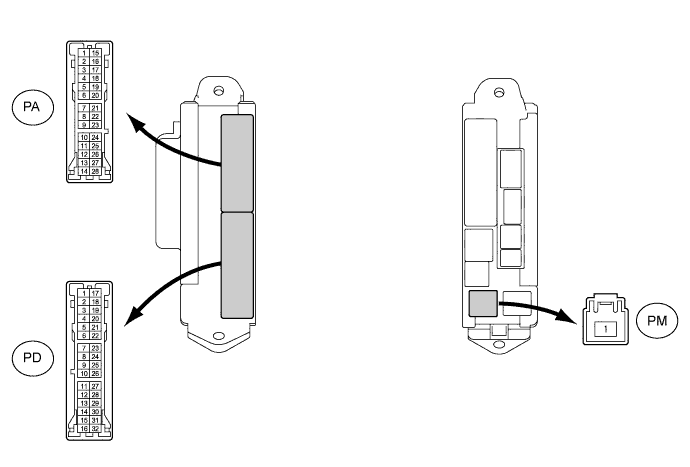

Измерьте напряжение на разъемах.

Номинальное напряжение:

Контакты для подключения диагностического прибора	Режим	Заданные условия
PD-11 - PD-8	Зажигание включено (IG)	10-14 В
PD-11 - PD-8	Зажигание выключено	Менее 1 В
PM-1 - PA-14	Всегда	10-14 В

ПЕРЕЙДИТЕ К ПРОВЕРКЕ СЛЕДУЮЩЕЙ ЦЕПИ, УКАЗАННОЙ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

NG

2.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ЭБУ – АККУМУЛЯТОРНАЯ БАТАРЕЯ И МАССА)

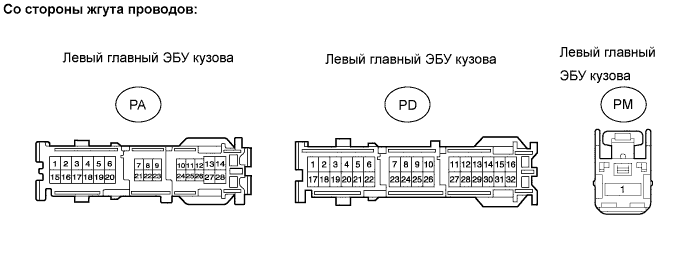

Измерьте напряжение на разъеме со стороны жгута проводов.

Номинальное напряжение:

Контакты для подключения диагностического прибора	Режим	Заданные условия
PM-1 - масса	Зажигание включено (IG)	10-14 В
PM-1 - масса	Зажигание выключено	Менее 1 В
PD-11 - масса	Всегда	10-14 В

ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

ПЕРЕЙДИТЕ К ПРОВЕРКЕ СЛЕДУЮЩЕЙ ЦЕПИ, УКАЗАННОЙ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

Контакты для подключения диагностического прибора	Заданные условия
PA-14 - масса	Менее 1 Ом
PD-8 - масса	Менее 1 Ом
