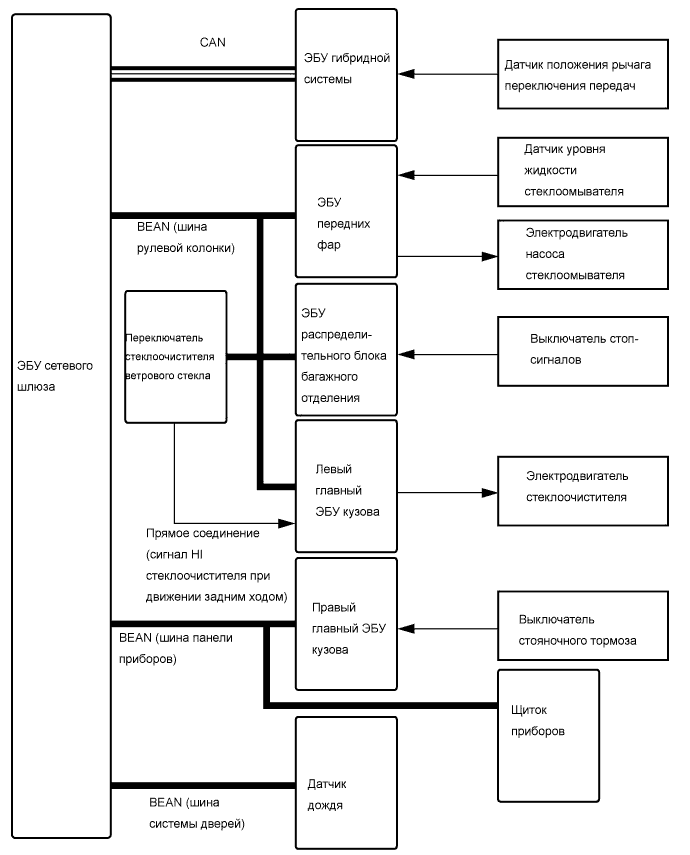

Система Стеклоочистителей И Стеклоомывателей -- Схема Системы



Lexus GS450h GWS191.Стеклоочистители И Стеклоомыватели.Система Стеклоочистителей И Стеклоомывателей.Система Стеклоочистителей И Стеклоомывателей Схема Системы


Входной и выходной сигнал каждого ЭБУ
Передающий ЭБУ
Прием
Сигналы
Связь
Датчик дождя
Левый главный ЭБУ кузова
  1. Управляющий сигнал непрерывной работы в режиме HI
  2. Управляющий сигнал непрерывной работы работы в режиме LO
  3. Управляющий сигнал однократной операции в режиме LO
  4. Управляющий сигнал ручного управления прерывистым режимом
  5. Сигнал, задающий угол стирания
BEAN
Переключатель стеклоочистителя ветрового стекла
Левый главный ЭБУ кузова
  1. Сигнал INT переключателя стеклоочистителя
  2. Сигнал LO переключателя стеклоочистителя
  3. Сигнал HI переключателя стеклоочистителя
  4. Сигнал положения AUTO переключателя стеклоочистителя
  5. Сигнал выключателя стеклоомывателя
  6. Сигнал MIST переключателя стеклоочистителя
  7. Сигнал регулировки стеклоочистителя
BEAN
Переключатель стеклоочистителя ветрового стекла
ЭБУ передних фар
Сигнал работы двигателя стеклоомывателя
BEAN
Щиток приборов
Левый главный ЭБУ кузова
Сигнал скорости автомобиля
BEAN
Щиток приборов
Датчик дождя
Сигнал скорости автомобиля
BEAN
Переключатель стеклоочистителя ветрового стекла
Датчик дождя
Сигнал переключателя стеклоочистителя и стеклоомывателя
BEAN
ЭБУ гибридной системы
Левый главный ЭБУ кузова
  1. Сигнал положения P рычага переключения передач
  2. Сигнал положения N рычага переключения передач
CAN - BEAN
Правый главный ЭБУ кузова
Левый главный ЭБУ кузова
Сигнал выключателя стояночного тормоза
BEAN
ЭБУ распределительного блока багажного отделения
Левый главный ЭБУ кузова
Управляющий сигнал включения стоп-сигнала
BEAN
Правый главный ЭБУ кузова
Комбинированный переключатель
Сигнал выключателя зажигания
BEAN
Правый главный ЭБУ кузова
Датчик дождя
Сигнал переключателя света фар
BEAN
Левый главный ЭБУ кузова
Датчик дождя
  1. Сигнал положения двигателя стеклоочистителя
  2. Сигнал положения щеток стеклоочистителя
BEAN
ЭБУ блокировки рулевого управления
Датчик дождя
Сигнал нажимного переключателя
BEAN
ЭБУ передних фар
Щиток приборов
Сигнал уровня жидкости в стеклоомывателе
BEAN
УКАЗАНИЕ:
  1. Работой стеклоочистителя управляет левый главный ЭБУ кузова.
  2. Датчик дождя управляет автоматической работой стеклоочистителя.
