Стеклоочистители И Стеклоомыватели. Система Стеклоочистителей И Стеклоомывателей Цепь Электродвигателя Переднего Стеклоочистителя

ОПИСАНИЕ

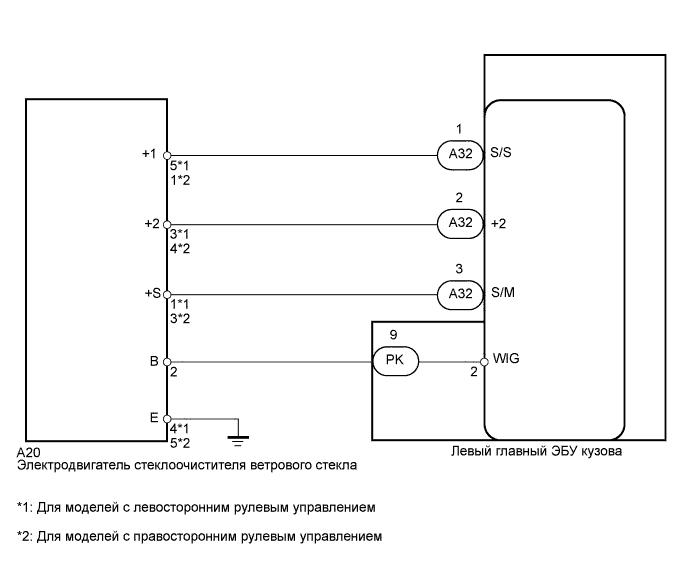

Работой электродвигателя стеклоочистителя управляет правый главный ЭБУ кузова.

1.ВЫПОЛНИТЕ ДИАГНОСТИКУ В РЕЖИМЕ ACTIVE TEST С ПОМОЩЬЮ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (ЭЛЕКТРОДВИГАТЕЛЬ ПЕРЕДНЕГО СТЕКЛООЧИСТИТЕЛЯ)

Включите зажигание (IG) и установите главный выключатель портативного диагностического прибора в положение ON (ВКЛ).

Выберите в списке Active Test указанный ниже параметр, после чего проверьте работу электродвигателя переднего стеклоочистителя.

Левый главный ЭБУ кузова
Параметр / Устройство	Описание проверки	Замечание по диагностике
Wiper Motor (Hi)	Режим HI двигателя переднего стеклоочистителя ON (ВКЛ)/OFF (ВЫКЛ)	-
Wiper Motor (LO)	Режим LO двигателя переднего стеклоочистителя ON (ВКЛ)/OFF (ВЫКЛ)	-

ПЕРЕЙДИТЕ К ПРОВЕРКЕ СЛЕДУЮЩЕЙ ЦЕПИ, УКАЗАННОЙ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

NG

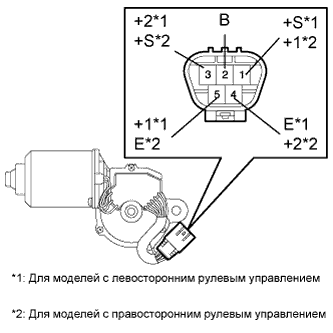

2.ПРОВЕРЬТЕ ЭЛЕКТРОДВИГАТЕЛЬ СТЕКЛООЧИСТИТЕЛЯ ВЕТРОВОГО СТЕКЛА В СБОРЕ

Снимите электродвигатель стеклоочистителя ветрового стекла (см. стр. Нажмите здесь ).

Проверьте работу на низких оборотах (LO).
1. Для левостороннего рулевого управления:
  Подсоедините положительный (+) вывод аккумуляторной батареи к контакту 5 (+1) разъема, а отрицательный (-) вывод – к контакту 4 (E) и убедитесь, что электродвигатель вращается с малой скоростью.
2. Для правостороннего рулевого управления:
  Подсоедините положительный (+) вывод аккумуляторной батареи к контакту 1 (+1) разъема, а отрицательный (-) вывод – к контакту 5 (E) и убедитесь, что электродвигатель вращается с низкой скоростью.

Проверьте работу на высоких оборотах HI.
1. Для левостороннего рулевого управления:
  Подсоедините положительный (+) вывод аккумуляторной батареи к контакту 3 (+2) разъема, а отрицательный (-) вывод – к контакту 1 (+S) и убедитесь, что электродвигатель вращается с высокой скоростью.
2. Для правостороннего рулевого управления:
  Подсоедините положительный (+) вывод аккумуляторной батареи к контакту 4 (+2) разъема, а отрицательный (-) вывод – к контакту 3 (+S) и убедитесь, что электродвигатель вращается с высокой скоростью.

ЗАМЕНИТЕ ПЕРЕКЛЮЧАТЕЛЬ СТЕКЛООЧИСТИТЕЛЯ ВЕТРОВОГО СТЕКЛА В СБОРЕ

OK

3.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ЭЛЕКТРОДВИГАТЕЛЬ – ЭБУ И МАССА)

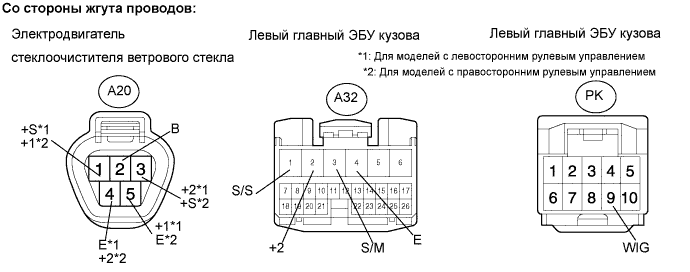

Измерьте сопротивление разъемов со стороны жгута проводов.

Номинальное сопротивление:

Для моделей с левосторонним рулевым управлением:

Контакты для подключения диагностического прибора	Заданные условия
PK-9 (WIG) - A20-2 (B)	Менее 1 Ом
A32-1 (S/S) - A20-5 (+1)	Менее 1 Ом
A32-2 (+2) - A20-3 (+2)	Менее 1 Ом
A32-3 (S/M) - A20-1 (S)	Менее 1 Ом
A20-4 (E) - масса	Менее 1 Ом
A20-3 (+S) - масса	10 кОм или более
A20-2 (B) - масса	10 кОм или более
A20-4 (+2) - масса	10 кОм или более
A20-1 (+1) - масса	10 кОм или более

Для моделей с правосторонним рулевым управлением:

Контакты для подключения диагностического прибора	Заданные условия
PK-9 (WIG) - A20-2 (B)	Менее 1 Ом
A32-1 (S/S) - A20-1 (+1)	Менее 1 Ом
A32-2 (+2) - A20-4 (+2)	Менее 1 Ом
A32-3 (S/M) - A20-3 (+S)	Менее 1 Ом
A20-5 (E) - масса	Менее 1 Ом
A20-1 (S) - масса	10 кОм или более
A20-2 (B) - масса	10 кОм или более
A20-3 (+2) - масса	10 кОм или более
A20-5 (+1) - масса	10 кОм или более

ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

ПЕРЕЙДИТЕ К ПРОВЕРКЕ СЛЕДУЮЩЕЙ ЦЕПИ, УКАЗАННОЙ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ
