ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ДАТЧИК - ПОДСВЕТКА)
СИСТЕМА СТЕКЛООЧИСТИТЕЛЕЙ И СТЕКЛООМЫВАТЕЛЕЙ - Цепь датчика дождя |
ОПИСАНИЕ
Данная цепь обеспечивает питание датчика дождя.Автоматический стеклоочиститель приводится в действие, когда переключатель стеклоочистителя находится в положении AUTO.
Датчик дождя подключается к каждому ЭБУ в цепи мультиплексной связи. Когда датчик дождя определяет интенсивность смачивания стекла в области обнаружения на ветровом стекле, он посылает управляющий сигнал в левый главный ЭБУ кузова, соответствующий количеству капель дождя. Датчик дождя также направляет сигналы в динамическую радарную систему круиз-контроля и систему обогревателей стекол.

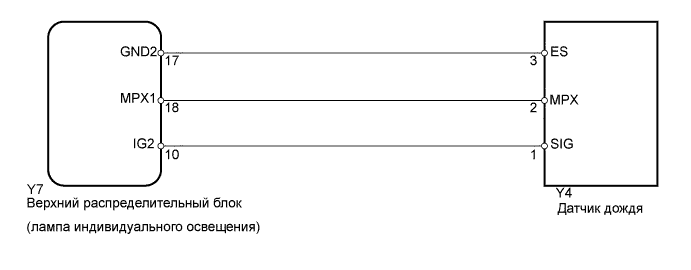

СХЕМА СОЕДИНЕНИЙ
ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ
| 1.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ДАТЧИК - ПОДСВЕТКА) |
 |
Отсоедините разъем Y4 датчика.
Отсоедините разъем Y7 лампы.
Измерьте сопротивление разъемов со стороны жгута проводов.
- Номинальное сопротивление:
Контакты для подключения диагностического прибора Заданные условия Y4-1 (SIG) - Y7-10 (IG2) Менее 1 Ом Y4-3 (ES) - Y7-17 (GND2) Менее 1 Ом Y4-1 (SIG) - Y7-10 (IG2) 10 кОм или более Y4-3 (ES) - Y7-17 (GND2) 10 кОм или более
|
| ||||
| OK | ||
| ||
