СИСТЕМА СТЕКЛООЧИСТИТЕЛЕЙ И СТЕКЛООМЫВАТЕЛЕЙ - Цепь датчика уровня жидкости в стеклоомывателе


ОПИСАНИЕ

ЭБУ передних фар получает информацию от датчика уровня жидкости в стеклоомывателе и передает их по линии мультиплексной связи на щиток приборов.
Щиток приборов получает указанную информацию и в случае низкого уровня жидкости включает контрольную лампу недостаточного уровня жидкости в стеклоомывателе.

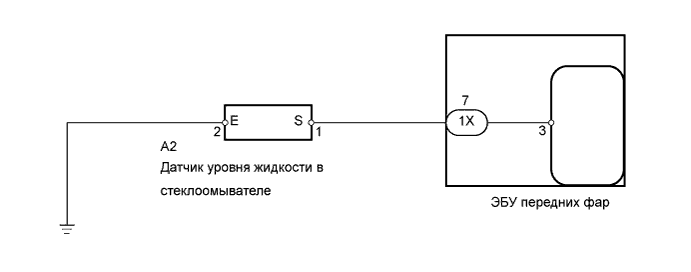

СХЕМА СОЕДИНЕНИЙ


Lexus GS450h GWS191.Стеклоочистители И Стеклоомыватели.Система Стеклоочистителей И Стеклоомывателей.Система Стеклоочистителей И Стеклоомывателей Цепь Датчика Уровня Жидкости В Стеклоомывателе


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

1.СНИМИТЕ ПОКАЗАНИЯ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА

  1. Подсоедините портативный диагностический прибор к DLC3.

  1. Включите зажигание (IG) и установите главный выключатель портативного диагностического прибора в положение ON (ВКЛ).

    ЭБУ передних фар
    Параметр / Устройство
    		Измеряемый параметр / отображение на дисплее (диапазон)
    		Нормальное состояние
    		Замечание по диагностике
    Washer Level Switch
    		Датчик уровня жидкости в стеклоомывателе / ON (ВКЛ) или OFF (ВЫКЛ)
    		ON (ВКЛ): Резервуар и бачок омывателя ветрового стекла пустой
    OFF (ВЫКЛ): Резервуар и бачок омывателя ветрового стекла полный
    		-


OK
ПЕРЕЙДИТЕ К ПРОВЕРКЕ СЛЕДУЮЩЕЙ ЦЕПИ, УКАЗАННОЙ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ
NG


2.ПРОВЕРЬТЕ ДАТЧИК УРОВНЯ ЖИДКОСТИ В БАЧКЕ СТЕКЛООМЫВАТЕЛЯ
Lexus GS450h GWS191.Стеклоочистители И Стеклоомыватели.Система Стеклоочистителей И Стеклоомывателей.Система Стеклоочистителей И Стеклоомывателей Цепь Датчика Уровня Жидкости В Стеклоомывателе

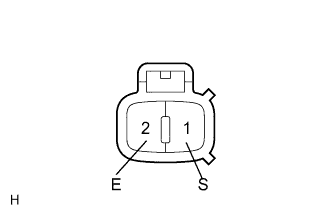

  1. Отсоедините разъем A2 переключателя.

  1. Измерьте сопротивление между контактами разъема.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    A2-1 (S) - A2-2 (E)
    		Уровень жидкости в бачке стеклоомывателя на отметке E
    		Менее 1 Ом
    A2-1 (S) - A2-2 (E)
    		Уровень жидкости в бачке стеклоомывателя на отметке F
    		10 кОм или более


NG
ЗАМЕНИТЕ ДАТЧИК УРОВНЯ ЖИДКОСТИ СТЕКЛООМЫВАТЕЛЯ
OK


3.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ПЕРЕКЛЮЧАТЕЛЬ – ЭБУ И МАССА)
Lexus GS450h GWS191.Стеклоочистители И Стеклоомыватели.Система Стеклоочистителей И Стеклоомывателей.Система Стеклоочистителей И Стеклоомывателей Цепь Датчика Уровня Жидкости В Стеклоомывателе

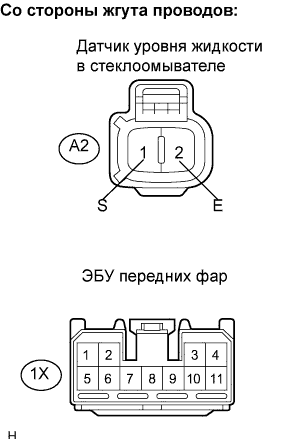

  1. Отсоедините разъем A2 переключателя.

  1. Отсоедините разъем 1X ЭБУ.

  1. Измерьте сопротивление разъемов со стороны жгута проводов.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Заданные условия
    A2-1 (S) - 1X-7
    		Менее 1 Ом
    A2-2 (E) - масса
    		Менее 1 Ом
    A2-1 (S) - масса
    		10 кОм или более


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK

ПЕРЕЙДИТЕ К ПРОВЕРКЕ СЛЕДУЮЩЕЙ ЦЕПИ, УКАЗАННОЙ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ
