Система Стеклоочистителей И Стеклоомывателей Цепь Электродвигателя И Реле Очистителя Передних Фар

ОПИСАНИЕ

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (РЕЛЕ – АККУМУЛЯТОРНАЯ БАТАРЕЯ И МАССА)

ПРОВЕРЬТЕ НАСОС И ЭЛЕКТРОДВИГАТЕЛЬ НАСОСА ОЧИСТИТЕЛЯ ФАР В СБОРЕ

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ЭЛЕКТРОДВИГАТЕЛЬ - РЕЛЕ И АККУМУЛЯТОРНАЯ БАТАРЕЯ)

ОПИСАНИЕ

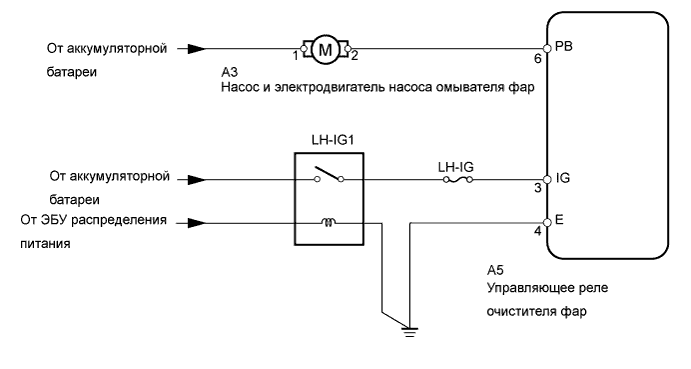

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

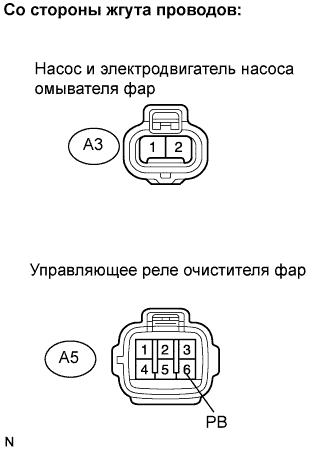

1. Отсоедините разъем A5 реле.


2. Измерьте напряжение на разъеме со стороны жгута проводов.


   Номинальное напряжение:

   Контакты для подключения диагностического прибора	Режим	Заданные условия
   A5-3 (IG) - A5-4 (E)	Зажигание включено (IG)	10-14 В
   A5-3 (IG) - A5-4 (E)	Зажигание выключено	Менее 1 В
   A5-6 (PB) - A5-4 (E)	Всегда	10-14 В

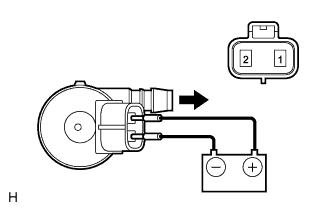

1. Снимите электродвигатель очистителя фар в сборе с насосом.


2. Подайте напряжение аккумуляторной батареи на электродвигатель и насос очистителя фар и проверьте его работу.


   OK:

   Условия измерений	Заданные условия
   Положительный (+) вывод аккумуляторной батареи → контакт 1 Отрицательный (-) вывод аккумуляторной батареи → контакт 2	Электродвигатель очистителя фар работает

   OK:

   Должен быть слышен звук работы.


1. Отсоедините разъем А3 электродвигателя.


2. Отсоедините разъем A5 реле.


3. Измерьте напряжение на разъеме со стороны жгута проводов.


   Номинальное напряжение:

   Контакты для подключения диагностического прибора	Заданные условия
   A3-1 - масса	10-14 В

4. Измерьте сопротивление разъема со стороны жгута проводов.


   Номинальное сопротивление:

   Контакты для подключения диагностического прибора	Заданные условия
   A3-2 - A5-6 (PB)	Менее 1 Ом
   A3-2 - масса	10 кОм или более
