Система Стеклоочистителей И Стеклоомывателей Цепь Выключателя Очистителя Передних Фар

ОПИСАНИЕ

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРОВЕРЬТЕ ПРАВЫЙ ГЛАВНЫЙ ЭБУ КУЗОВА (СИГНАЛ HDLO)

ПРОВЕРЬТЕ ЭБУ ПЕРЕДНИХ ФАР (СИГНАЛ ОМЫВАТЕЛЯ ВЕТРОВОГО СТЕКЛА)

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (РЕЛЕ УПРАВЛЕНИЯ ОЧИСТИТЕЛЕМ ФАР – АККУМУЛЯТОРНАЯ БАТАРЕЯ И МАССА)

ПРОВЕРЬТЕ УПРАВЛЯЮЩЕЕ РЕЛЕ ОЧИСТИТЕЛЯ ФАР

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (РЕЛЕ УПРАВЛЕНИЯ ОЧИСТИТЕЛЕМ ФАР - ПРАВЫЙ ГЛАВНЫЙ ЭБУ КУЗОВА)

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (РЕЛЕ УПРАВЛЕНИЯ ОЧИСТИТЕЛЕМ ФАР - ЭБУ ПЕРЕДНИХ ФАР)

ПРОВЕРЬТЕ ИНТЕГРИРОВАННУЮ ПАНЕЛЬ УПРАВЛЕНИЯ (ВЫКЛЮЧАТЕЛЬ ОЧИСТИТЕЛЯ ФАР)

ОПИСАНИЕ

1. Сигнал выключателя очистителя фар

2. Сигнал работы передних фар

3. Сигнал работы системы подфарников, включаемых при движении в светлое время суток

4. Сигнал работы электродвигателя переднего стеклоомывателя

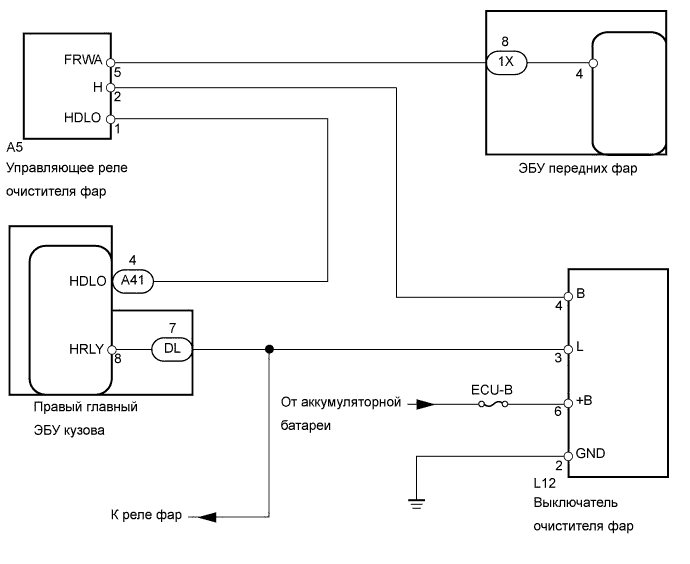

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

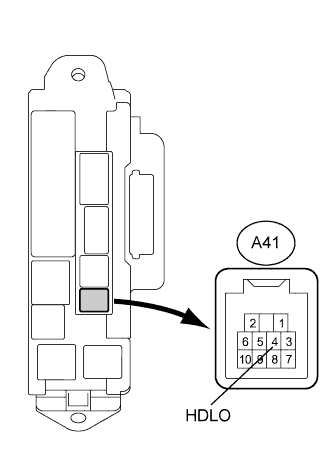

1. Измерьте напряжение на разъеме.


   Номинальное напряжение:

   Контакты для подключения диагностического прибора	Режим	Заданные условия
   A41-4 (HDLO) - масса	Зажигание включено (IG), переключатель освещения в положении OFF (ВЫКЛ)	10-14 В
   A41-4 (HDLO) - масса	Зажигание включено (IG), переключатель освещения в положении TAIL или HEAD	Менее 1 В

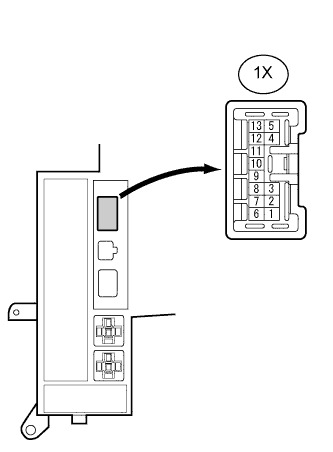

1. Измерьте напряжение на разъеме.


   Номинальное напряжение:

   Контакты для подключения диагностического прибора	Режим	Заданные условия
   1X-8 - масса	Зажигание включено (IG), передний стеклоомыватель выключен	10-14 В
   1X-8 - масса	Зажигание включено (IG), передний стеклоомыватель работает	Менее 1 В

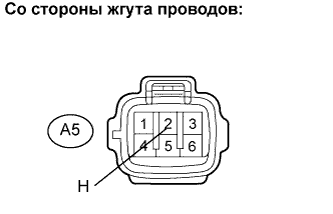

1. Отсоедините разъем A5 реле.


2. Измерьте сопротивление разъема со стороны жгута проводов.


   Номинальное сопротивление :

   Контакты для подключения диагностического прибора	Режим	Заданные условия
   A5-2 (H) - масса	Переключатель очистителя фар включен (нажат)	Менее 1 Ом
   A5-2 (H) - масса	Переключатель очистителя фар выключен (не нажат)	10 кОм или более

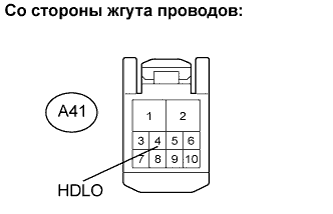

1. Отсоедините разъем A41 ЭБУ.


2. Измерьте напряжение на разъеме со стороны жгута проводов.


   Номинальное напряжение:

   Контакты для подключения диагностического прибора	Режим	Заданные условия
   A41-4 (HDLO) - масса	Зажигание включено (IG)	10-14 В
   A41-4 (HDLO) - масса	Зажигание выключено	Менее 1 В

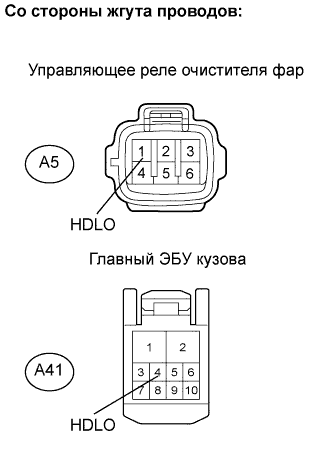

1. Отсоедините разъем A5 реле.


2. Отсоедините разъем A41 ЭБУ.


3. Измерьте сопротивление разъемов со стороны жгута проводов.


   Номинальное сопротивление:

   Контакты для подключения диагностического прибора	Заданные условия
   A5-1 (HDLO) - A41-4 (HDLO)	Менее 1 Ом
   A5-1 (HDLO) - масса	10 кОм или более

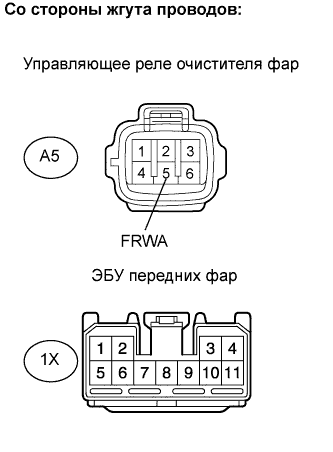

1. Отсоедините разъем A5 реле.


2. Отсоедините разъем 1X ЭБУ.


3. Измерьте сопротивление разъемов со стороны жгута проводов.


   Номинальное сопротивление:

   Контакты для подключения диагностического прибора	Заданные условия
   A5-5 (FRWA) - 1X-8	Менее 1 Ом
   A5-5 (FRWA) - масса	10 кОм или более

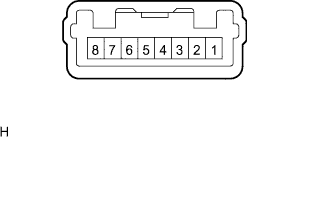

1. Снимите интегрированную панель управления.


2. Измерьте сопротивление между контактами разъема.


   Номинальное сопротивление:

   Контакты для подключения диагностического прибора	Режим	Заданные условия
   3 - 4	Интегрированная панель управления выключена (нажата)	Менее 1 Ом
   3 - 4	Интегрированная панель управления включена (не нажата)	10 кОм или более
