СИСТЕМА СТЕКЛООЧИСТИТЕЛЕЙ И СТЕКЛООМЫВАТЕЛЕЙ - Цепь переключателя стеклоочистителя (для высокой частоты)


ОПИСАНИЕ

Левый главный ЭБУ кузова получает сигнал о том, что переключатель стеклоочистителя установлен в положение HI, и переключает электродвигатель стеклоочистителя в режим работы с высокой частотой (HI). Даже в случае неисправности ЭБУ эта цепь позволяет переключить электродвигатель стеклоочистителя в режим работы с высокой частотой (HI).

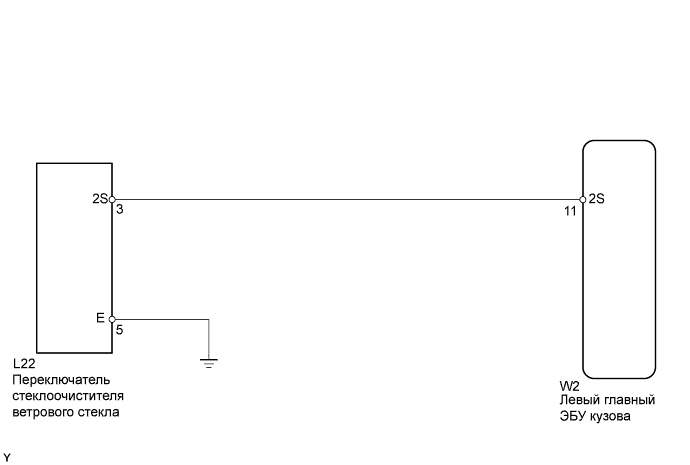

СХЕМА СОЕДИНЕНИЙ


Lexus GS450h GWS191.Стеклоочистители И Стеклоомыватели.Система Стеклоочистителей И Стеклоомывателей.Система Стеклоочистителей И Стеклоомывателей Цепь Переключателя Стеклоочистителя (Для Высокой Частоты)


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

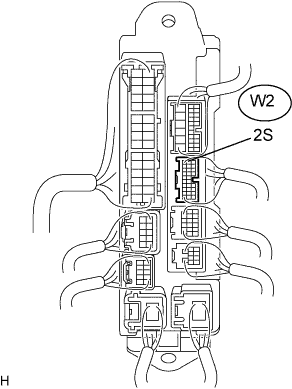

1.ПРОВЕРЬТЕ ЛЕВЫЙ ГЛАВНЫЙ ЭБУ КУЗОВА
Lexus GS450h GWS191.Стеклоочистители И Стеклоомыватели.Система Стеклоочистителей И Стеклоомывателей.Система Стеклоочистителей И Стеклоомывателей Цепь Переключателя Стеклоочистителя (Для Высокой Частоты)

  1. Измерьте напряжение на разъеме.

    Номинальное напряжение:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    W2-11 (2S) - масса
    		Переключатель стеклоочистителя не находится в положении HI
    		10-14 В
    W2-11 (2S) - масса
    		Переключатель стеклоочистителя находится в положении HI
    		Менее 1 В


OK
ПЕРЕЙДИТЕ К ПРОВЕРКЕ СЛЕДУЮЩЕЙ ЦЕПИ, УКАЗАННОЙ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ
NG


2.ПРОВЕРЬТЕ ПЕРЕКЛЮЧАТЕЛЬ СТЕКЛООЧИСТИТЕЛЯ ВЕТРОВОГО СТЕКЛА В СБОРЕ
Lexus GS450h GWS191.Стеклоочистители И Стеклоомыватели.Система Стеклоочистителей И Стеклоомывателей.Система Стеклоочистителей И Стеклоомывателей Цепь Переключателя Стеклоочистителя (Для Высокой Частоты)

  1. Измерьте сопротивление между контактами разъема.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    L22-3 (2S) - L22-5 (E)
    		Переключатель стеклоочистителя находится в положении HI
    		Менее 1 Ом
    L22-3 (2S) - L22-5 (E)
    		Переключатель стеклоочистителя не находится в положении HI
    		10 кОм или более


NG
ЗАМЕНИТЕ ПЕРЕКЛЮЧАТЕЛЬ СТЕКЛООЧИСТИТЕЛЯ ВЕТРОВОГО СТЕКЛА В СБОРЕ
OK


3.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ПЕРЕКЛЮЧАТЕЛЬ – ЭБУ И МАССА)
Lexus GS450h GWS191.Стеклоочистители И Стеклоомыватели.Система Стеклоочистителей И Стеклоомывателей.Система Стеклоочистителей И Стеклоомывателей Цепь Переключателя Стеклоочистителя (Для Высокой Частоты)

  1. Отсоедините разъем переключателя L22.

  1. Отсоедините разъем W2 ЭБУ.

  1. Измерьте сопротивление разъемов со стороны жгута проводов.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Заданные условия
    L22-3 (2S) - W2-11 (2S)
    		Менее 1 Ом
    L22-5 (E) - масса
    		Менее 1 Ом
    L22-3 (2S) - масса
    		10 кОм или более


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK

ПЕРЕЙДИТЕ К ПРОВЕРКЕ СЛЕДУЮЩЕЙ ЦЕПИ, УКАЗАННОЙ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ
