Система Стеклоочистителей И Стеклоомывателей -- Контакты Эбу |

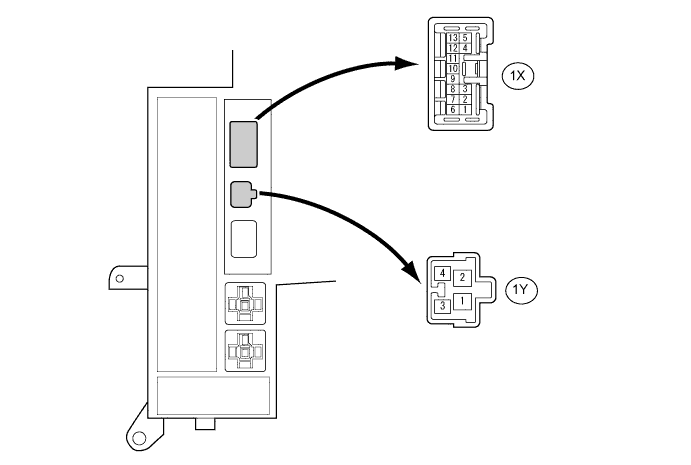

| ПРОВЕРЬТЕ ЭБУ ПЕРЕДНИХ ФАР (РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК № 1 МОТОРНОГО ОТСЕКА) |
Измерьте напряжение на разъемах ЭБУ.
Обозначения (номера контактов) Цвет проводки Описание контактов Режим Заданные условия 1Y-3 - 1X-1 B-Y - W-B Сигнальная цепь зажигания Зажигание выключено Менее 1 В 1Y-3 - 1X-1 B-Y - W-B Сигнальная цепь зажигания Зажигание включено (IG) 10-14 В 1Y-4 - 1X-1 G-R - W-B Цепь питания Всегда 10-14 В 1X-1 - масса W-B - масса Цепь заземления Всегда Менее 1 В 1X-4 - 1X-1 L - W-B Цепь электродвигателя стеклоомывателя ветрового стекла Электродвигатель стеклоомывателя ветрового стекла выключен Менее 1 В 1X-4 - 1X-1 L - W-B Цепь электродвигателя стеклоомывателя ветрового стекла Электродвигатель стеклоомывателя ветрового стекла включен 10-14 В 1X-5 - 1X-1 GR*1 - W-B
GR-L*2 - W-BСигнальная цепь мультиплексной системы передачи данных Зажигание включено (IG) Форма сигнала 1X-5 - 1X-1 GR*1 - W-B
GR-L*2 - W-BСигнальная цепь мультиплексной системы передачи данных Зажигание включено (IG) Форма сигнала 1X-6 - 1X-1 GR-L - W-B Сигнальная цепь мультиплексной системы передачи данных Зажигание включено (IG) Форма сигнала 1X-8 - 1X-1 L-O - W-B Сигнал работы очистителя фар Электродвигатель стеклоомывателя ветрового стекла выключен 4,5-5,5 В 1X-8 - 1X-1 L-O - W-B Сигнал работы очистителя фар Электродвигатель стеклоомывателя ветрового стекла включен Менее 1 В - УКАЗАНИЕ:
- *1: Для моделей с левосторонним рулевым управлением
- *2: Для моделей с правосторонним рулевым управлением

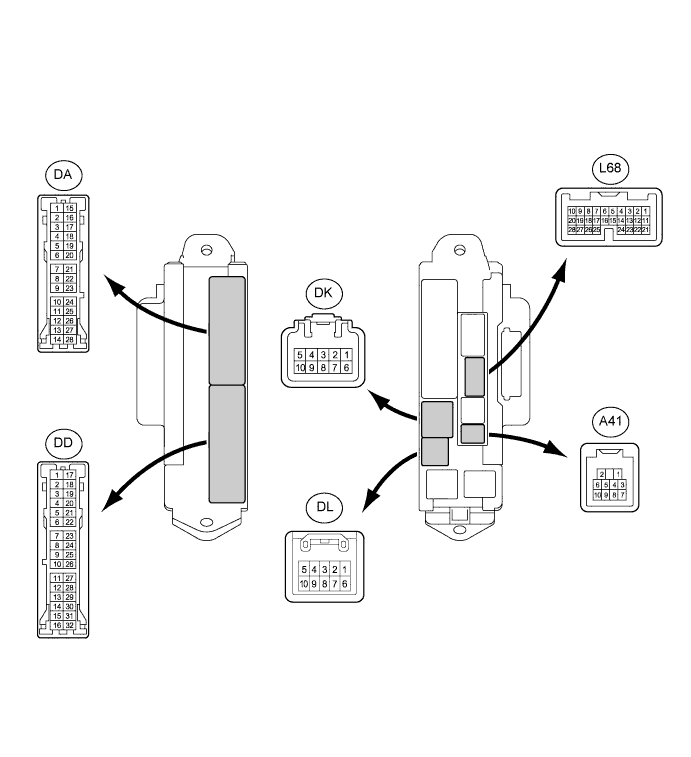

| ПРОВЕРЬТЕ ПРАВЫЙ ГЛАВНЫЙ ЭБУ КУЗОВА (РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК С ПРАВОЙ СТОРОНЫ КОЖУХА) |
Отсоедините разъемы DD и DK ЭБУ.
Измерьте сопротивление и напряжение на разъемах со стороны жгута проводов.
Если результат проверки не отвечает требованиям, возможна неполадка со стороны жгута проводов.Обозначения (номера контактов) Цвет проводки Описание контактов Режим Заданные условия BECU (DK-5) - GND2 (DD-7) GR - W-B Источник питания ЭБУ Всегда 10-14 В GND2 (DD-7) - масса W-B - масса Цепь заземления Всегда Менее 1 Ом Подсоедините разъемы DD и DK ЭБУ.
Измерьте напряжение на разъемах.
Обозначения (номера контактов) Цвет проводки Описание контактов Режим Заданные условия MPX1 (DA-20) - GND2 (DD-7) GR - W-B Сигнальная цепь мультиплексной системы передачи данных Зажигание включено (IG) Форма сигнала MPX1 (DA-26) - GND2 (DD-7) G-R - W-B Сигнальная цепь мультиплексной системы передачи данных Зажигание включено (IG) Форма сигнала BECU (DK-5) - GND2 (DD-7) GR - W-B Источник питания ЭБУ Всегда 10-14 В PKB (DL-10) - GND2 (DD-7) Y-B - W-B Цепь выключателя стояночного тормоза Педаль стояночного тормоза нажата Менее 1 В PKB (DL-10) - GND2 (DD-7) Y-B - W-B Цепь выключателя стояночного тормоза Педаль стояночного тормоза отпущена 10-14 В HDLO (A41-4) - GND2 (DD-7) R - W-B Сигнал фары Выключатель фар в положении OFF (ВЫКЛ) 10-14 В HDLO (A41-4) - GND2 (DD-7) R - W-B Сигнал фары Выключатель фар в положении LOW Менее 1 В MPX2 (L68-21) - GND2 (DD-7) O*1 - W-B
G*2 - W-BСигнальная цепь мультиплексной системы передачи данных Зажигание включено (IG) Форма сигнала - УКАЗАНИЕ:
- *1: Для моделей с левосторонним рулевым управлением
- *2: Для моделей с правосторонним рулевым управлением

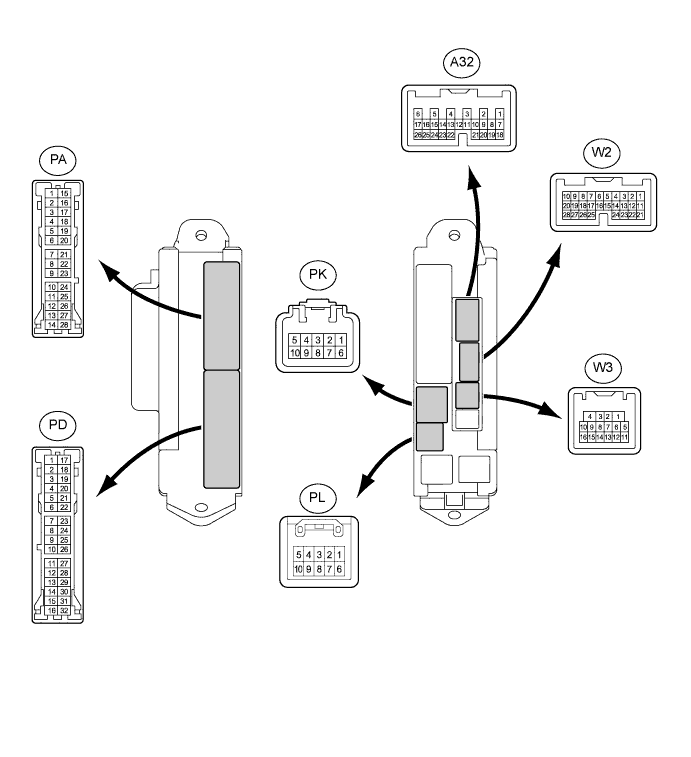

| ПРОВЕРЬТЕ ЛЕВЫЙ ГЛАВНЫЙ ЭБУ КУЗОВА (РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК С ЛЕВОЙ СТОРОНЫ КОЖУХА) |
Отсоедините разъемы PA, PD и PL ЭБУ.
Измерьте сопротивление и напряжение на разъемах со стороны жгута проводов.
Если результат проверки не отвечает требованиям, возможна неполадка со стороны жгута проводов.Обозначения (номера контактов) Цвет проводки Описание контактов Режим Заданные условия MPXB (PL-1) - GND (PA-14) G-R - W-B Источник питания ЭБУ (от аккумуляторной батареи) Всегда 10-14 В GND (PA-14) - масса W-B - масса Цепь заземления Всегда Менее 1 Ом SGND (PD-8) - масса W-B - масса Цепь сигнала на массу Всегда Менее 1 Ом SGND (PD-9) - масса W-B - масса Цепь сигнала на массу Всегда Менее 1 Ом Подсоедините разъемы PA, PD и PL ЭБУ.
Измерьте напряжение на разъемах.
Если результат проверки не отвечает требованиям, возможно, неисправен ЭБУ.Обозначения (номера контактов) Цвет проводки Описание контактов Режим Заданные условия WIG (PK-9) - GND (PA-14) L - W-B Цепь питания электродвигателя переднего стеклоочистителя Зажигание выключено Менее 1 В WIG (PK-9) - GND (PA-14) L - W-B Цепь питания электродвигателя переднего стеклоочистителя Зажигание включено (IG) 10-14 В S/S (A32-1) - GND (PA-14) Y - W-B Цепь питания электродвигателя переднего стеклоочистителя Переключатель переднего стеклоочистителя в положении OFF (ВЫКЛ) Менее 1 В S/S (A32-1) - GND (PA-14) Y - W-B Цепь питания электродвигателя переднего стеклоочистителя Переключатель переднего стеклоочистителя в положении LOW 10-14 В +2 (A32-2) - GND (PA-14) L-R - W-B Цепь питания электродвигателя переднего стеклоочистителя Переключатель переднего стеклоочистителя в положении OFF (ВЫКЛ) Менее 1 В +2 (A32-2) - GND (PA-14) L-R - W-B Цепь питания электродвигателя переднего стеклоочистителя Переключатель переднего стеклоочистителя в положении HI 10-14 В S/M (A32-3) - GND (PA-14) G - W-B Сигнал работы двигателя переднего стеклоочистителя Передний стеклоочиститель работает 10-14 В S/M (A32-3) - GND (PA-14) G - W-B Сигнал работы двигателя переднего стеклоочистителя Передний стеклоочиститель выключен Менее 1 В MPX2 (A32-17) - GND (PA-14) GR-L - W-B Сигнальная цепь мультиплексной системы передачи данных Зажигание включено (IG) Форма сигнала 2S (W2-11) - GND (PA-14) W - W-B Сигнал HI переключателя переднего стеклоочистителя Переключатель переднего стеклоочистителя в положении OFF (ВЫКЛ) 10-14 В 2S (W2-11) - GND (PA-14) W - W-B Сигнал HI переключателя переднего стеклоочистителя Переключатель переднего стеклоочистителя в положении HI Менее 1 В MPX1 (W3-15) - GND (PA-14) GR - W-B Сигнальная цепь мультиплексной системы передачи данных Зажигание включено (IG) Форма сигнала
| ПРОВЕРЬТЕ ВЫКЛЮЧАТЕЛЬ СТЕКЛООЧИСТИТЕЛЯ ВЕТРОВОГО СТЕКЛА (ЭБУ КОМБИНИРОВАННОГО ПЕРЕКЛЮЧАТЕЛЯ) |

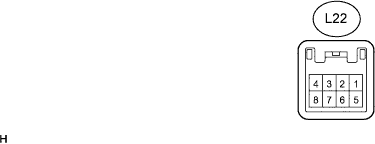

Отсоедините разъем переключателя L22.
Измерьте напряжение на разъеме со стороны жгута проводов.
Если результат проверки не отвечает требованиям, возможна неполадка со стороны жгута проводов.Обозначения (номера контактов) Цвет проводки Описание контактов Режим Заданные условия B (L22-1) - E (L22-5) GR - W-B Цепь питания Всегда 10-14 В IG (L22-2) - E (L22-5) LG - W-B Сигнальная цепь зажигания Зажигание выключено Менее 1 В IG (L22-2) - E (L22-5) LG - W-B Сигнальная цепь зажигания Зажигание включено (IG) 10-14 В E (L22-5) - масса W-B - масса Цепь заземления Всегда Менее 1 Ом Подсоедините разъем L22 выключателя.
Измерьте напряжение на разъеме.
Обозначения (номера контактов) Цвет проводки Описание контактов Режим Заданные условия 2S (L22-3) - E (L22-5) W - W-B Сигнал HI переключателя стеклоочистителя Переключатель переднего стеклоочистителя в положении OFF (ВЫКЛ) Менее 1 В 2S (L22-3) - E (L22-5) W - W-B Сигнал HI переключателя стеклоочистителя Переключатель переднего стеклоочистителя в положении HI 10-14 В MPX1 (L22-6) - E (L22-5) O*1 - W-B
G*2 - W-BСигнальная цепь мультиплексной системы передачи данных Зажигание включено (IG) Форма сигнала MPX2 (L22-7) - E (L22-5) G*1 - W-B
O*2- W-BСигнальная цепь мультиплексной системы передачи данных Зажигание включено (IG) Форма сигнала - УКАЗАНИЕ:
- *1: Для моделей с левосторонним рулевым управлением
- *2: Для моделей с правосторонним рулевым управлением
| ПРОВЕРЬТЕ УПРАВЛЯЮЩЕЕ РЕЛЕ ОЧИСТИТЕЛЯ ФАР |

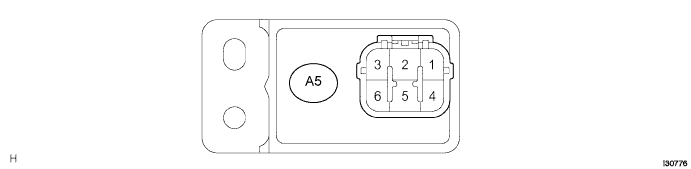

Отсоедините разъем A5 реле.
Измерьте сопротивление и напряжение на разъеме со стороны жгута проводов.
Если результат проверки не отвечает требованиям, возможна неполадка со стороны жгута проводов.Обозначения (номера контактов) Цвет проводки Описание контактов Режим Заданные условия IG (A5-3) - E (A5-4) G-Y - W-B Сигнал включения зажигания (IG) Зажигание выключено Менее 1 В IG (A5-3) - E (A5-4) G-Y - W-B Сигнал включения зажигания (IG) Зажигание включено (IG) 10-14 В E (A5-4) - масса W-B – G масса Всегда Менее 1 Ом Подсоедините разъем A5 реле.
Измерьте напряжение на разъеме.
Если результат проверки не отвечает требованиям, возможно, неисправен ЭБУ.Обозначения (номера контактов) Цвет проводки Описание контактов Режим Заданные условия PB (A5-6) - E (A5-4) W-G - W-B Сигнал работы электродвигателя очистителя фар Электродвигатель очистителя фар остановлен Менее 1 В PB (A5-6) - E (A5-4) W-G - W-B Сигнал работы электродвигателя очистителя фар Электродвигатель очистителя фар работает 10-14 В HDLO (A5-1) - E (A5-4) R - W-B Сигнал работы системы подфарников, включаемых при движении в светлое время суток Система подфарников, включаемых при движении в светлое время суток, не работает Менее 1 В HDLO (A5-1) - E (A5-4) R - W-B Сигнал работы системы подфарников, включаемых при движении в светлое время суток Система подфарников, включаемых при движении в светлое время суток, работает 10-14 В H (A5-2) - E (A5-4) LG - W-B Сигнал работы переключателя очистителя фар Переключатель очистителя фар в положении OFF (ВЫКЛ) Менее 1 В H (A5-2) - E (A5-4) LG - W-B Сигнал работы переключателя очистителя фар Переключатель очистителя фар в положении ON (ВКЛ) 10-14 В FRWA (A5-5) - E (A5-4) L-O - W-B Сигнал работы электродвигателя переднего стеклоомывателя Выключатель переднего стеклоомывателя в положении OFF (ВЫКЛ) Менее 1 В FRWA (A5-5) - E (A5-4) L-O - W-B Сигнал работы электродвигателя переднего стеклоомывателя Выключатель переднего стеклоомывателя в положении ON (ВКЛ) 10-14 В
