Двигатель. Lexus GS450h GWS191
Топливная Система 2Gr-Fse. Lexus GS450h GWS191
Топливная Система -- Схема Системы |

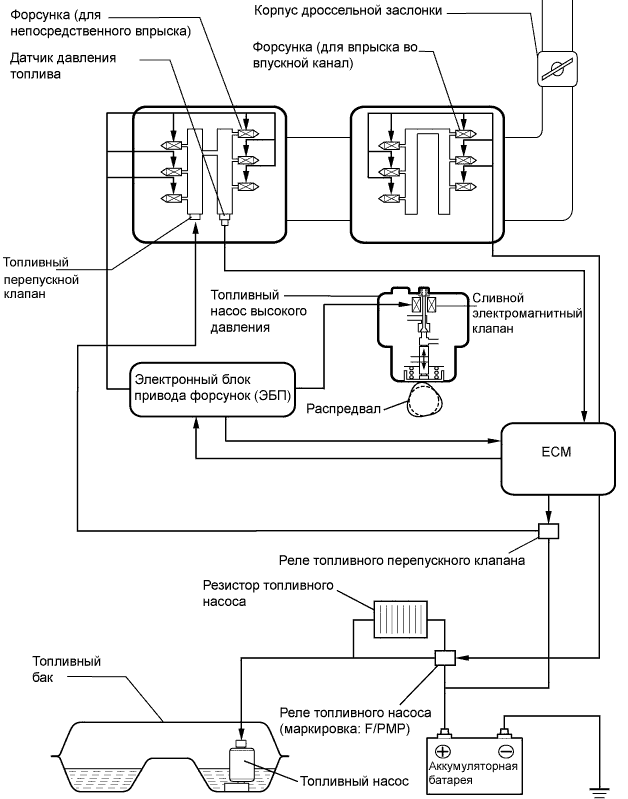

| СХЕМА ЦИРКУЛЯЦИИ ТОПЛИВА |

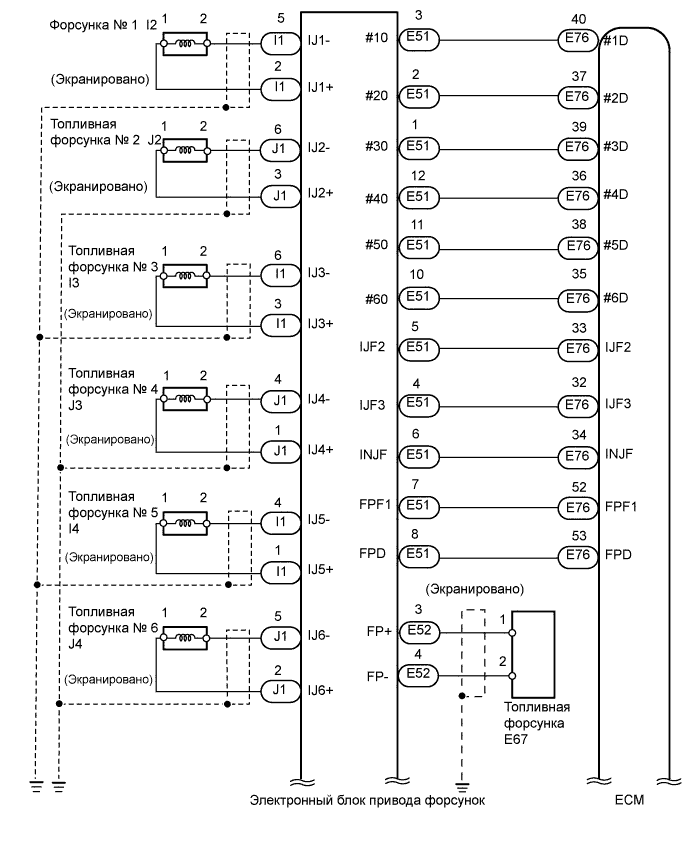

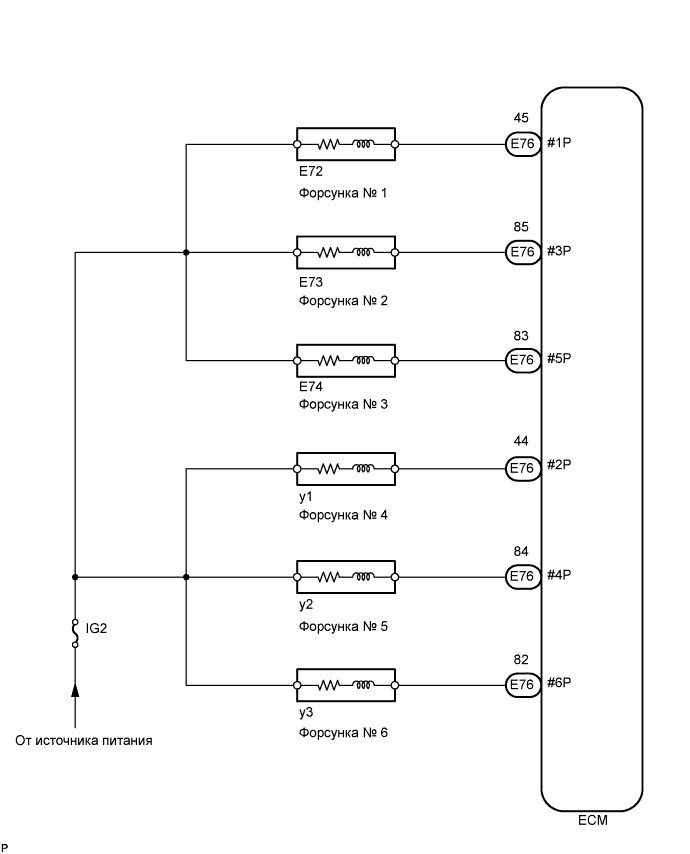

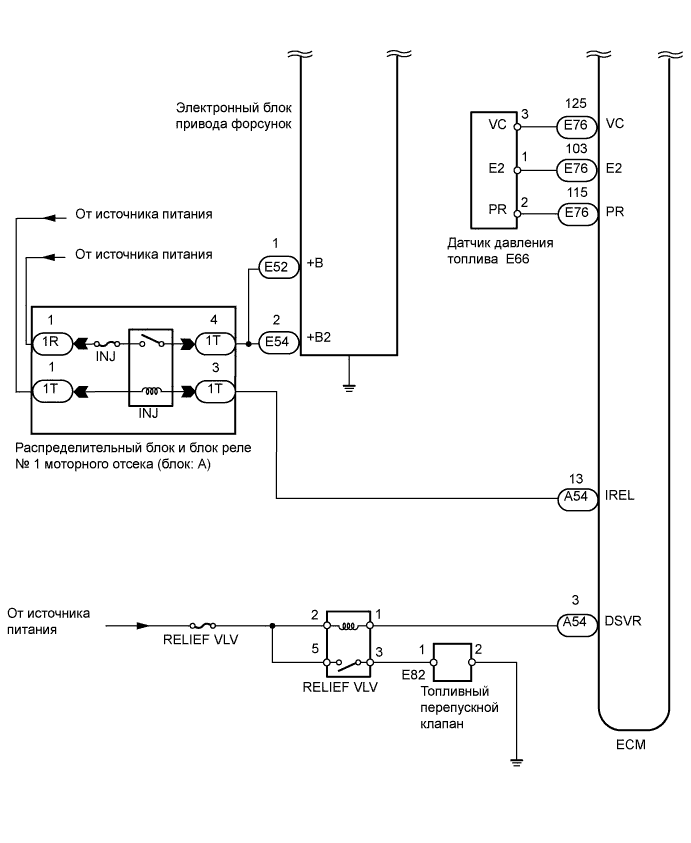

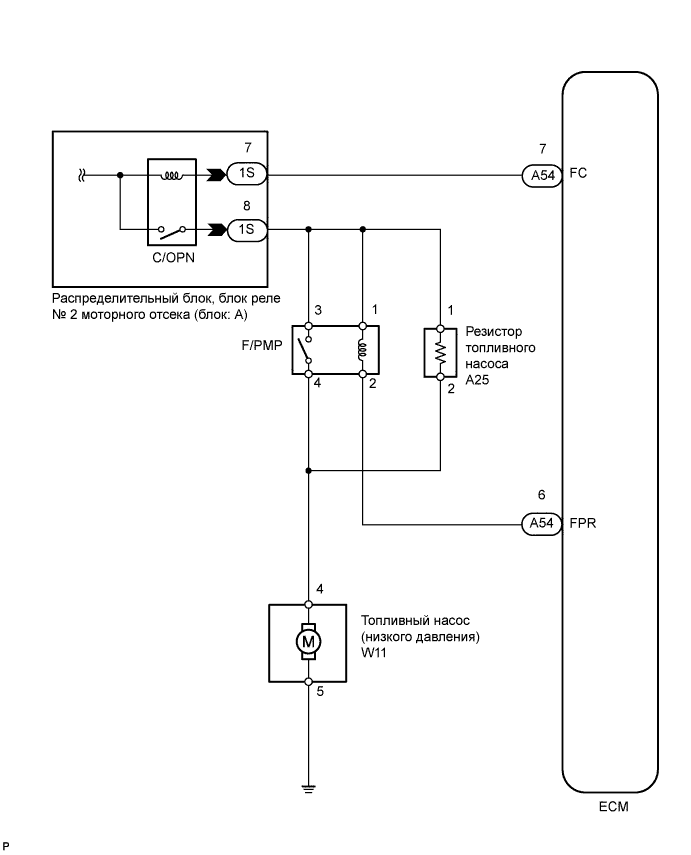

| СХЕМА УПРАВЛЕНИЯ ЭЛЕКТРООБОРУДОВАНИЕМ |

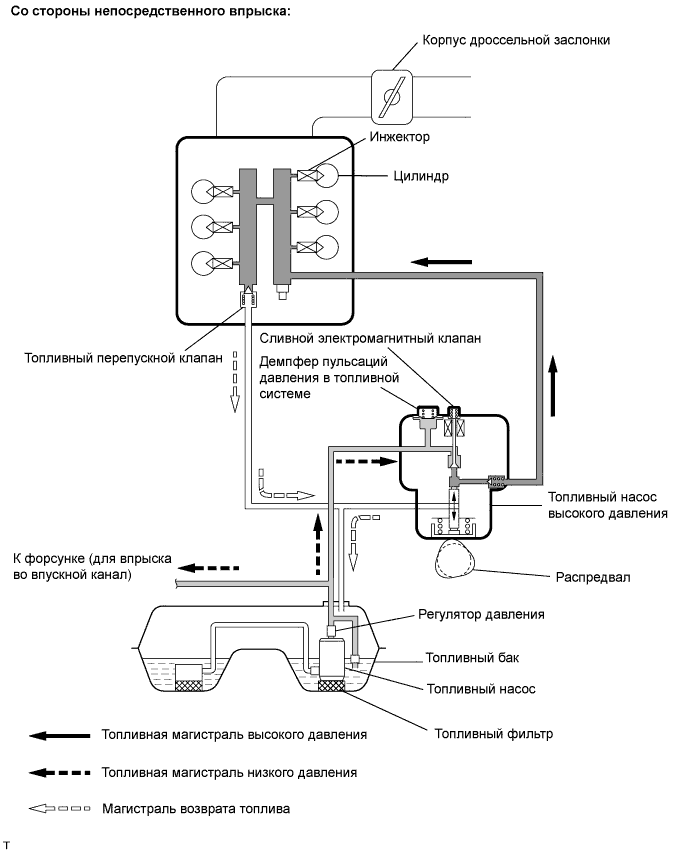

| СХЕМА СОЕДИНЕНИЙ НАГНЕТАТЕЛЬНОГО ТРУБОПРОВОДА ТОПЛИВНОЙ СИСТЕМЫ (СО СТОРОНЫ НЕПОСРЕДСТВЕННОГО ВПРЫСКА) |

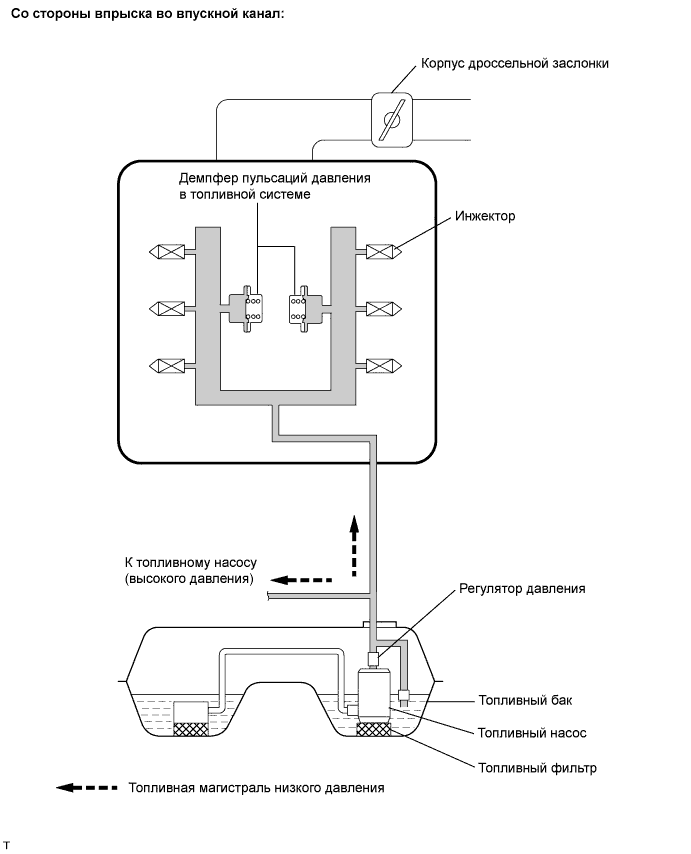

| СХЕМА СОЕДИНЕНИЙ ТОПЛИВНОЙ СИСТЕМЫ СО СТОРОНЫ ВПРЫСКА ВО ВПУСКНОЙ КАНАЛ |
| СХЕМА СОЕДИНЕНИЙ ВСАСЫВАЮЩЕГО ТРУБОПРОВОДА ТОПЛИВНОЙ СИСТЕМЫ |
