Поворотный Кулак Снятие

Подвеска И Оси. Lexus GS450h GWS191
Оси. Lexus GS450h GWS191

  1. ВЫКЛЮЧИТЕ ЗАЖИГАНИЕ

  2. СНИМИТЕ ПЕРЕДНЕЕ КОЛЕСО

  3. ОТСОЕДИНИТЕ РАЗЪЕМ ЛЕВОГО ПЕРЕДНЕГО ДАТЧИКА ЧАСТОТЫ ВРАЩЕНИЯ

  4. ОТСОЕДИНИТЕ ЛЕВЫЙ СУППОРТ ПЕРЕДНЕГО ДИСКОВОГО ТОРМОЗА В СБОРЕ

  5. СНИМИТЕ ПЕРЕДНИЙ ТОРМОЗНОЙ ДИСК

  6. СНИМИТЕ СТУПИЦУ ЛЕВОГО ПЕРЕДНЕГО КОЛЕСА В СБОРЕ

  7. СНИМИТЕ ЛЕВЫЙ ПОВОРОТНЫЙ КУЛАК

  8. СНИМИТЕ ПЕРЕДНИЙ ЛЕВЫЙ НИЖНИЙ ШАРОВОЙ ШАРНИР В СБОРЕ

Поворотный Кулак -- Снятие


ПРЕДОСТЕРЕЖЕНИЕ:
Не запускайте гибридную систему, когда суппорт тормоза снят с тормозного диска. Если гибридная система запущена, давление тормозной жидкости может возрасти.
УКАЗАНИЕ:
  1. Порядок выполнения работ для правой и левой сторон одинаков.
  2. Ниже рассмотрен порядок выполнения работ для левой стороны.


1. ВЫКЛЮЧИТЕ ЗАЖИГАНИЕ

  1. Выключите зажигание и удостоверьтесь, что индикатор "READY" погас.



2. СНИМИТЕ ПЕРЕДНЕЕ КОЛЕСО


3. ОТСОЕДИНИТЕ РАЗЪЕМ ЛЕВОГО ПЕРЕДНЕГО ДАТЧИКА ЧАСТОТЫ ВРАЩЕНИЯ


    Lexus GS450h GWS191.Оси.Система Осей.Поворотный Кулак Снятие

  1. Отсоедините разъем от переднего датчика частоты вращения.

    ПРИМЕЧАНИЕ:
    1. Будьте осторожны, чтобы не повредить датчик частоты вращения.
    2. Не допускайте налипания на датчик частоты вращения посторонних частиц.


4. ОТСОЕДИНИТЕ ЛЕВЫЙ СУППОРТ ПЕРЕДНЕГО ДИСКОВОГО ТОРМОЗА В СБОРЕ


    Lexus GS450h GWS191.Оси.Система Осей.Поворотный Кулак Снятие

  1. Выверните 2 болта и снимите суппорт дискового тормоза с кулака.



5. СНИМИТЕ ПЕРЕДНИЙ ТОРМОЗНОЙ ДИСК


    Lexus GS450h GWS191.Оси.Система Осей.Поворотный Кулак Снятие

  1. Нанесите сборочные метки на передний диск и ступицу полуоси.

  1. Снимите передний диск.



6. СНИМИТЕ СТУПИЦУ ЛЕВОГО ПЕРЕДНЕГО КОЛЕСА В СБОРЕ


    Lexus GS450h GWS191.Оси.Система Осей.Поворотный Кулак Снятие

  1. Выверните 4 болта и снимите ступицу переднего колеса и защитный кожух переднего дискового тормоза.



7. СНИМИТЕ ЛЕВЫЙ ПОВОРОТНЫЙ КУЛАК


    Lexus GS450h GWS191.Оси.Система Осей.Поворотный Кулак Снятие

  1. Снимите фиксатор и отверните корончатую гайку.



    Lexus GS450h GWS191.Оси.Система Осей.Поворотный Кулак Снятие

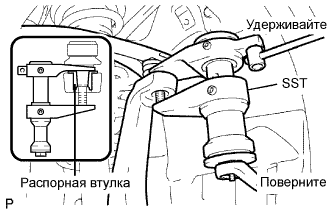

  1. Используя SST, снимите поворотный кулак с верхнего рычага подвески.

    Специальный инструмент (SST):
    09628-00011
    ПРИМЕЧАНИЕ:
    1. Соблюдайте осторожность, чтобы не повредить поворотный кулак, так как он изготовлен из алюминия и легко деформируется.
    2. Старайтесь не повредить защитный кожух шарового шарнира.
    3. Удостоверьтесь, что SST плотно установлен на распорную втулку поворотного кулака.
    4. Если распорная втулка поворотного кулака отделяется, замените поворотный кулак новым.
    5. Удостоверьтесь в том, что строп SST надежно закреплен на автомобиле.


8. СНИМИТЕ ПЕРЕДНИЙ ЛЕВЫЙ НИЖНИЙ ШАРОВОЙ ШАРНИР В СБОРЕ


    Lexus GS450h GWS191.Оси.Система Осей.Поворотный Кулак Снятие

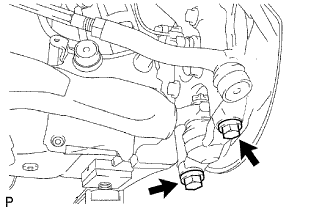

  1. Выверните 2 болта и снимите поворотный кулак с нижнего шарового шарнира.
