Ступица Переднего Колеса Снятие

Подвеска И Оси. Lexus GS450h GWS191
Оси. Lexus GS450h GWS191

  1. ВЫКЛЮЧИТЕ ЗАЖИГАНИЕ

  2. СНИМИТЕ ПЕРЕДНЕЕ КОЛЕСО

  3. ОТСОЕДИНИТЕ РАЗЪЕМ ЛЕВОГО ПЕРЕДНЕГО ДАТЧИКА ЧАСТОТЫ ВРАЩЕНИЯ

  4. ОТСОЕДИНИТЕ ЛЕВЫЙ СУППОРТ ПЕРЕДНЕГО ДИСКОВОГО ТОРМОЗА В СБОРЕ

  5. СНИМИТЕ ПЕРЕДНИЙ ТОРМОЗНОЙ ДИСК

  6. СНИМИТЕ СТУПИЦУ ПЕРЕДНЕГО ЛЕВОГО КОЛЕСА В СБОРЕ

Ступица Переднего Колеса -- Снятие


ПРЕДОСТЕРЕЖЕНИЕ:
Не запускайте гибридную систему, когда суппорт тормоза снят с тормозного диска. Если гибридная система запущена, давление тормозной жидкости может возрасти.
УКАЗАНИЕ:
  1. Порядок выполнения работ для правой и левой сторон одинаков.
  2. Ниже рассмотрен порядок выполнения работ для левой стороны.


1. ВЫКЛЮЧИТЕ ЗАЖИГАНИЕ

  1. Выключите зажигание и удостоверьтесь, что индикатор "READY" погас.



2. СНИМИТЕ ПЕРЕДНЕЕ КОЛЕСО

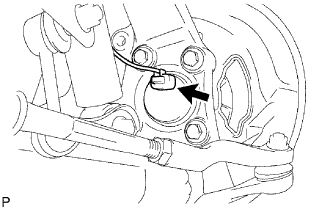

3. ОТСОЕДИНИТЕ РАЗЪЕМ ЛЕВОГО ПЕРЕДНЕГО ДАТЧИКА ЧАСТОТЫ ВРАЩЕНИЯ


Lexus GS450h GWS191.Оси.Система Осей.Ступица Переднего Колеса Снятие
ПРИМЕЧАНИЕ:
  1. Будьте осторожны, чтобы не повредить датчик частоты вращения.
  2. Не допускайте налипания на датчик частоты вращения посторонних частиц.


4. ОТСОЕДИНИТЕ ЛЕВЫЙ СУППОРТ ПЕРЕДНЕГО ДИСКОВОГО ТОРМОЗА В СБОРЕ


    Lexus GS450h GWS191.Оси.Система Осей.Ступица Переднего Колеса Снятие

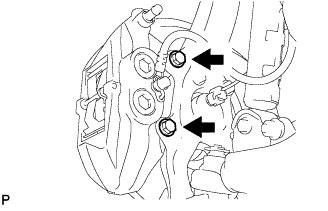

  1. Выверните 2 болта и отсоедините суппорт тормоза.

    ПРИМЕЧАНИЕ:
    Суппорт тормоза не должен повисать на гибком шланге, поэтому его следует закрепить проводом или каким-либо аналогичным средством.

  1. Снимите пластины суппорта с суппорта тормоза.



5. СНИМИТЕ ПЕРЕДНИЙ ТОРМОЗНОЙ ДИСК


    Lexus GS450h GWS191.Оси.Система Осей.Ступица Переднего Колеса Снятие

  1. Нанесите сборочные метки на передний диск и ступицу полуоси.

  1. Снимите передний диск.



6. СНИМИТЕ СТУПИЦУ ПЕРЕДНЕГО ЛЕВОГО КОЛЕСА В СБОРЕ


    Lexus GS450h GWS191.Оси.Система Осей.Ступица Переднего Колеса Снятие

  1. Выверните 4 болта и снимите ступицу переднего колеса и защитный кожух переднего дискового тормоза.
