Система Блокировки Селектора Проверка Без Снятия С Автомобиля

Проверьте действие блокировки селектора.

1. Установите рычаг переключения передач в положение Р.


2. Выключите зажигание.


3. Убедитесь, что рычаг переключения передач невозможно переместить в какое-либо положение, кроме P.


4. Включите зажигание (IG), нажмите педаль тормоза и убедитесь, что рычаг переключения передач может быть переведен в другое положение.
   Если результат проверки не соответствует требованиям, проверьте устройство управления блокировкой селектора.


Проверьте действие кнопки разблокировки рычага переключения передач.

1. Нажмите кнопку разблокировки рычага переключения передач и убедитесь, что рычаг переключения можно переместить в любое положение помимо P.
   Если результат проверки не удовлетворяет требованиям, проверьте монтаж рычага переключения передач в сборе.


Проверьте работу блокировки.

1. Включите зажигание (IG).


2. Нажмите педаль тормоза и переведите рычаг переключения передач в любое положение, кроме Р.


Проверьте устройство управления блокировкой селектора.

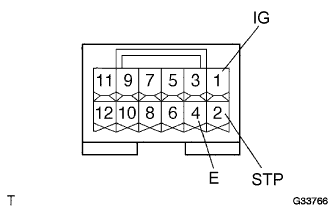

1. Измерьте напряжение в соответствии со значениями, приведенными в таблице.


   УКАЗАНИЕ:

   Не отсоединяйте разъем устройства управления блокировкой селектора.




   Контакт	Условия проведения измерений	Напряжение (В)
   2 (STP) - 4 (E)	Педаль тормоза нажата	10–14
   2 (STP) - 4 (E)	Педаль тормоза отпущена	Менее 1
   1 (IG) - 4 (E)	Зажигание включено (IG)	10–14
   1 (IG) - 4 (E)	Зажигание выключено	Менее 1

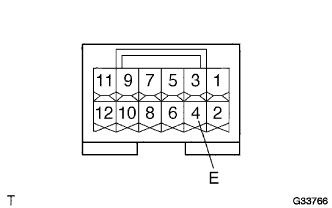

2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице.


   УКАЗАНИЕ:

   Не отсоединяйте разъем устройства управления блокировкой селектора.

   Если результат проверки не соответствует требованиям, замените рычаг переключения передач в сборе.




   Контакт	Условия проведения измерений	Заданное значение
   4 (E) - масса	Всегда	Менее 1 Ом
