Аудиовизуальная Система. Аудиовизуальная Система Цепь Динамика

Результат
Результат	Следующий шаг
Неисправность одного из передних динамиков	А
Неисправность одного из задних динамиков	B

Перейдите к шагу 10

А

3.ПРОВЕРЬТЕ ДИНАМИК

Определите неисправные динамики.

Результат
Результат	Следующий шаг
Передний компонентный стереодинамик	А
Передний динамик № 2	B
Передний динамик № 1	C

Перейдите к шагу 6

Перейдите к шагу 8

А

4.ПРОВЕРЬТЕ ПЕРЕДНИЙ СТЕРЕОФОНИЧЕСКИЙ КОМПОНЕНТНЫЙ ДИНАМИК

Отсоедините разъем M2 динамика.

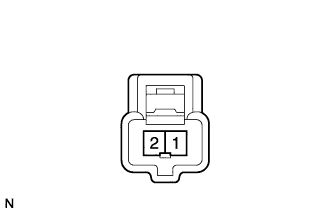

Измерьте сопротивление динамика.
Номинальное сопротивление:
Контакты для подключения диагностического прибора
Заданные условия
1 - 2
Примерно 10 Ом

ЗАМЕНИТЕ ПЕРЕДНИЙ СТЕРЕОФОНИЧЕСКИЙ КОМПОНЕНТНЫЙ ДИНАМИК

OK

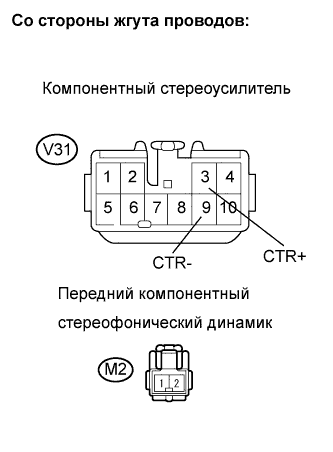

5.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (КОМПОНЕНТНЫЙ СТЕРЕОУСИЛИТЕЛЬ – ПЕРЕДНИЙ КОМПОНЕНТНЫЙ СТЕРЕОДИНАМИК)

Отсоедините разъем M2 динамика.

Отсоедините разъем V31 усилителя.

Измерьте сопротивление разъемов со стороны жгута проводов.

Номинальное сопротивление:

Контакты для подключения диагностического прибора	Заданные условия
V31-3 (CTR+) - M2-1	Менее 1 Ом
V31-9 (CTR-) - M2-2	Менее 1 Ом
V31-3 (CTR+) - масса	10 кОм или более
V31-9 (CTR-) - масса	10 кОм или более

ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

ЗАМЕНИТЕ КОМПОНЕНТНЫЙ СТЕРЕОУСИЛИТЕЛЬ

6.ПРОВЕРЬТЕ ПЕРЕДНИЙ ДИНАМИК № 2

Отсоедините разъемы L23 и L62 динамика.

Измерьте сопротивление динамика.
Номинальное сопротивление:
Контакты для подключения диагностического прибора
Заданные условия
1 - 2
Примерно 4 Ом

ЗАМЕНИТЕ ПЕРЕДНИЙ ДИНАМИК № 2

OK

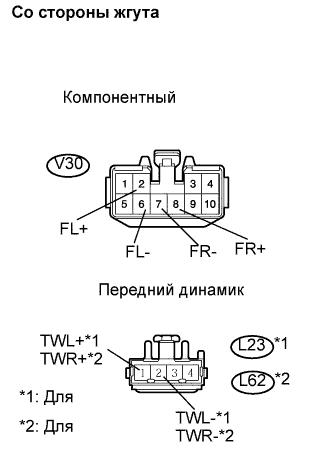

7.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (КОМПОНЕНТНЫЙ СТЕРЕОУСИЛИТЕЛЬ – ПЕРЕДНИЙ ДИНАМИК № 2)

Отсоедините разъем V30 усилителя.

Отсоедините разъемы L23 и L62 динамика.

Измерьте сопротивление разъемов со стороны жгута проводов.

Номинальное сопротивление:

Контакты для подключения диагностического прибора	Заданные условия
V30-2 (FL+) - L23-1 (TWL+)	Менее 1 Ом
V30-6 (FL-) - L23-2 (TWL-)	Менее 1 Ом
V30-8 (FR+) - L62-1 (TWR+)	Менее 1 Ом
V30-7 (FR-) - L62-2 (TWR-)	Менее 1 Ом
V30-2 (FL+) - масса	10 кОм или более
V30-6 (FL-) - масса	10 кОм или более
V30-8 (FR+) - масса	10 кОм или более
V30-7 (FR-) - масса	10 кОм или более

ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

ЗАМЕНИТЕ КОМПОНЕНТНЫЙ СТЕРЕОУСИЛИТЕЛЬ

8.ПРОВЕРЬТЕ ПЕРЕДНИЙ ДИНАМИК № 1

Отсоедините разъемы N7 и N1 динамика.

Измерьте сопротивление динамика.
Номинальное сопротивление:
Контакты для подключения диагностического прибора
Заданные условия
1 - 2
Примерно 4 Ом

ЗАМЕНИТЕ ПЕРЕДНИЙ ДИНАМИК № 1

OK

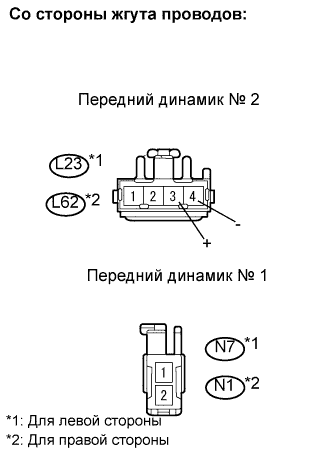

9.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ПЕРЕДНИЙ ДИНАМИК № 2 – ПЕРЕДНИЙ ДИНАМИК № 1)

Отсоедините разъемы L23, L62, N7 и N1 динамика.

Измерьте сопротивление разъемов со стороны жгута проводов.

Номинальное сопротивление:

Контакты для подключения диагностического прибора	Заданные условия
L23-3 (+) - N7-1	Менее 1 Ом
L23-4 (-) - N7-2	Менее 1 Ом
L62-3 (+) - N1-1	Менее 1 Ом
L62-4 (-) - N1-2	Менее 1 Ом
L23-3 (+) - масса	10 кОм или более
L23-4 (-) - масса	10 кОм или более
L62-3 (+) - масса	10 кОм или более
L62-4 (-) - масса	10 кОм или более

ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

ЗАМЕНИТЕ ПЕРЕДНИЙ ДИНАМИК № 2

10.ПРОВЕРЬТЕ ДИНАМИК

Определите неисправные динамики.
Результат:
Результат
Заданные условия
Задний динамик № 2
А
Задний динамик № 1
B
Компонентный стереодинамик
C

Перейдите к шагу 13

Перейдите к шагу 15

А

11.ПРОВЕРЬТЕ ЗАДНИЙ ДИНАМИК № 2

Отсоедините разъемы T8 и T4 динамика.

Измерьте сопротивление динамика.
Номинальное сопротивление:
Контакты для подключения диагностического прибора
Заданные условия
1 - 2
Примерно 4 Ом

ЗАМЕНИТЕ ЗАДНИЙ ДИНАМИК № 2

OK

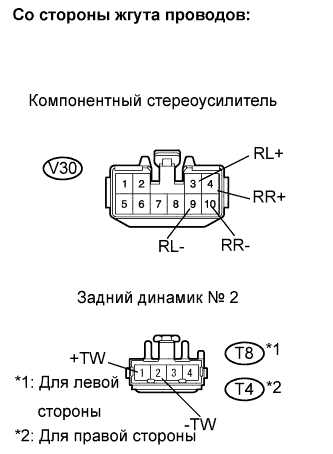

12.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (КОМПОНЕНТНЫЙ СТЕРЕОУСИЛИТЕЛЬ – ЗАДНИЙ ДИНАМИК № 2)

Отсоедините разъем V30 усилителя.

Отсоедините разъемы T8 и T4 динамика.

Измерьте сопротивление разъемов со стороны жгута проводов.

Номинальное сопротивление:

Контакты для подключения диагностического прибора	Заданные условия
V30-3 (RL+) - T8-1 (+TW)	Менее 1 Ом
V30-9 (RL-) - T8-2 (-TW)	Менее 1 Ом
V30-4 (RR+) - T4-1 (+TW)	Менее 1 Ом
V30-10 (RR-) - T4-1 (-TW)	Менее 1 Ом
V30-3 (RL+) - масса	10 кОм или более
V30-9 (RL-) - масса	10 кОм или более
V30-4 (RR+) - масса	10 кОм или более
V30-10 (RR-) - масса	10 кОм или более

ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

ЗАМЕНИТЕ КОМПОНЕНТНЫЙ СТЕРЕОУСИЛИТЕЛЬ

13.ПРОВЕРЬТЕ ЗАДНИЙ ДИНАМИК № 1

Отсоедините разъемы P1 и P6 динамика.

Измерьте сопротивление динамика.
Номинальное сопротивление:
Контакты для подключения диагностического прибора
Заданные условия
1 - 2
Примерно 4 Ом

ЗАМЕНИТЕ ЗАДНИЙ ДИНАМИК № 1

OK

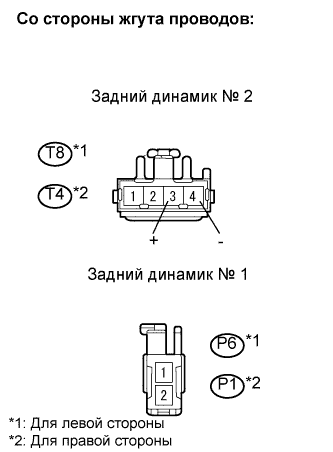

14.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ЗАДНИЙ ДИНАМИК № 2 – ЗАДНИЙ ДИНАМИК № 1)

Отсоедините разъемы T8, T4, P1 и P6 динамика.

Измерьте сопротивление разъемов со стороны жгута проводов.

Номинальное сопротивление:

Контакты для подключения диагностического прибора	Заданные условия
T8-3 (+) - P6-1	Менее 1 Ом
T8-4 (-) - P6-2	Менее 1 Ом
T4-3 (+) - P1-1	Менее 1 Ом
T4-4 (-) - P1-2	Менее 1 Ом
T8-3 (+) - масса	10 кОм или более
T8-4 (-) - масса	10 кОм или более
T4-3 (+) - масса	10 кОм или более
T4-4 (-) - масса	10 кОм или более

ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

ЗАМЕНИТЕ ЗАДНИЙ ДИНАМИК № 2

15.ПРОВЕРЬТЕ КОМПОНЕНТНЫЙ СТЕРЕОДИНАМИК

Отсоедините разъем V21 динамика.

Измерьте сопротивление динамика.
Номинальное сопротивление:
Контакты для подключения диагностического прибора
Заданные условия
1 - 2
Примерно 2,5 Ом
3 - 4

ЗАМЕНИТЕ КОМПОНЕНТНЫЙ СТЕРЕОДИНАМИК

OK

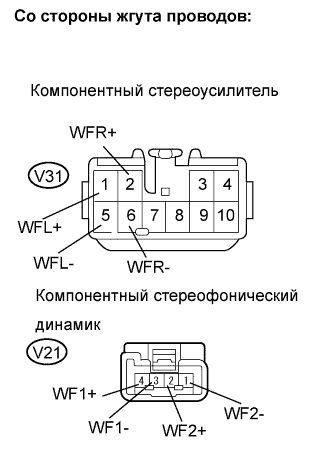

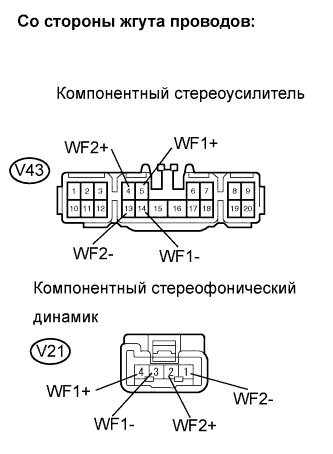

16.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (КОМПОНЕНТНЫЙ СТЕРЕОУСИЛИТЕЛЬ – КОМПОНЕНТНЫЙ СТЕРЕОДИНАМИК)

Отсоедините разъем V31 усилителя.

Отсоедините разъем V21 динамика.

Измерьте сопротивление разъемов со стороны жгута проводов.

Номинальное сопротивление:

Контакты для подключения диагностического прибора	Заданные условия
V31-1 (WFL+) - V21-4 (WF1+)	Менее 1 Ом
V31-5 (WFL-) - V21-3 (WF1-)	Менее 1 Ом
V31-2 (WFR+) - V21-2 (WF2+)	Менее 1 Ом
V31-6 (WFR-) - V21-1 (WF2-)	Менее 1 Ом
V31-1 (WFL+) - масса	10 кОм или более
V31-5 (WFL-) - масса	10 кОм или более
V31-2 (WFR+) - масса	10 кОм или более
V31-6 (WFR-) - масса	10 кОм или более

ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

ЗАМЕНИТЕ КОМПОНЕНТНЫЙ СТЕРЕОУСИЛИТЕЛЬ

17.ПРОВЕРЬТЕ ДИНАМИК

Определите неисправные динамики.

Результат
Результат	Следующий шаг
Неисправность одного из передних динамиков	А
Неисправность одного из задних динамиков	B

Перейдите к шагу 25

А

18.ПРОВЕРЬТЕ ДИНАМИК

Определите неисправные динамики.

Результат
Результат	Следующий шаг
Передний компонентный стереодинамик	А
Передний динамик № 2	B
Передний динамик № 1	C

Перейдите к шагу 21

Перейдите к шагу 23

А

19.ПРОВЕРЬТЕ ПЕРЕДНИЙ СТЕРЕОФОНИЧЕСКИЙ КОМПОНЕНТНЫЙ ДИНАМИК

Отсоедините разъем M2 динамика.

Измерьте сопротивление динамика.
Номинальное сопротивление:
Контакты для подключения диагностического прибора
Заданные условия
1 - 2
Примерно 8 Ом

ЗАМЕНИТЕ ПЕРЕДНИЙ СТЕРЕОФОНИЧЕСКИЙ КОМПОНЕНТНЫЙ ДИНАМИК

OK

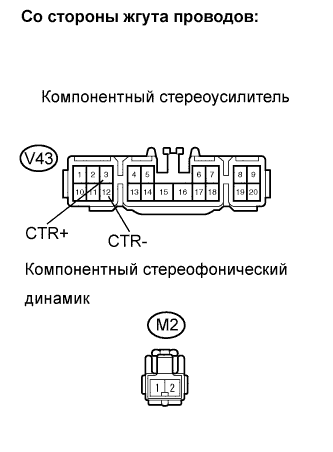

20.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (КОМПОНЕНТНЫЙ СТЕРЕОУСИЛИТЕЛЬ – ПЕРЕДНИЙ КОМПОНЕНТНЫЙ СТЕРЕОДИНАМИК)

Отсоедините разъем M2 динамика.

Отсоедините разъем V43 компонентного усилителя.

Измерьте сопротивление разъемов со стороны жгута проводов.

Номинальное сопротивление:

Контакты для подключения диагностического прибора	Заданные условия
V43-3 (CTR+) - M2-1	Менее 1 Ом
V43-12 (CTR-) - M2-2	Менее 1 Ом
V43-3 (CTR+) - масса	10 кОм или более
V43-12 (CTR-) - масса	10 кОм или более

ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

ЗАМЕНИТЕ КОМПОНЕНТНЫЙ СТЕРЕОУСИЛИТЕЛЬ

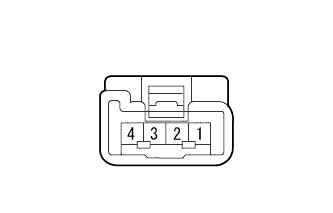

21.ПРОВЕРЬТЕ ПЕРЕДНИЙ ДИНАМИК № 2

Отсоедините разъемы L23 и L62 динамика.

Измерьте сопротивление динамика.
Номинальное сопротивление:
Контакты для подключения диагностического прибора
Заданные условия
1 - 2
Примерно 7 Ом

ЗАМЕНИТЕ ПЕРЕДНИЙ ДИНАМИК № 2

OK

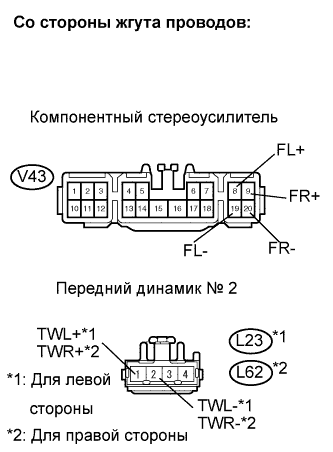

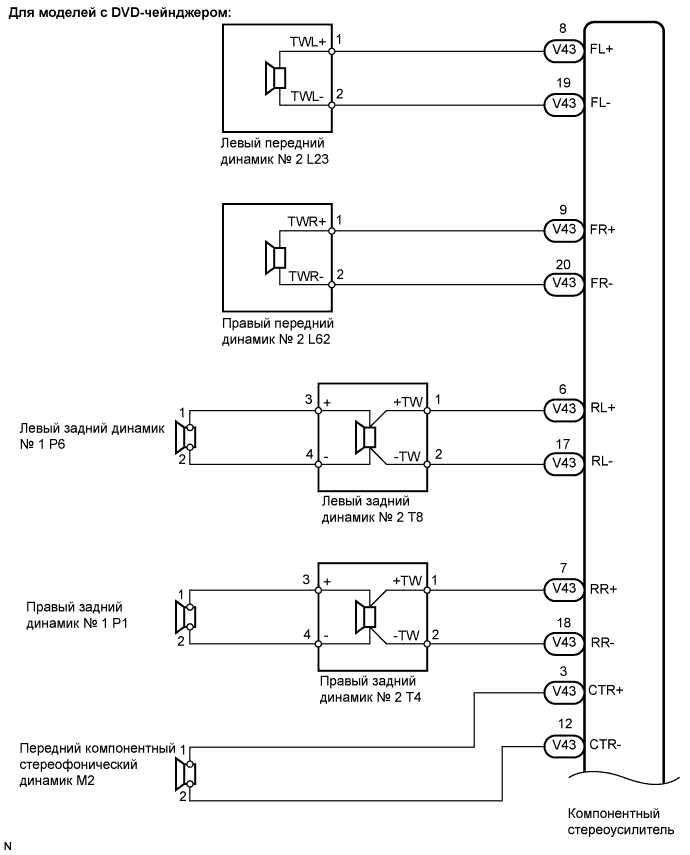

22.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (КОМПОНЕНТНЫЙ СТЕРЕОУСИЛИТЕЛЬ – ПЕРЕДНИЙ ДИНАМИК № 2)

Отсоедините разъем V43 компонентного усилителя.

Отсоедините разъемы L23 и L62 динамика.

Измерьте сопротивление разъемов со стороны жгута проводов.

Номинальное сопротивление:

Контакты для подключения диагностического прибора	Заданные условия
V43-8 (FL+) - L23-1 (TWL+)	Менее 1 Ом
V43-19 (FL-) - L23-2 (TWL-)	Менее 1 Ом
V43-9 (FR+) - L62-1 (TWR+)	Менее 1 Ом
V43-20 (FR-) - L62-2 (TWR-)	Менее 1 Ом
V43-8 (FL+) - масса	10 кОм или более
V43-19 (FL-) - масса	10 кОм или более
V43-9 (FR+) - масса	10 кОм или более
V43-20 (FR-) - масса	10 кОм или более

ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

ЗАМЕНИТЕ КОМПОНЕНТНЫЙ СТЕРЕОУСИЛИТЕЛЬ

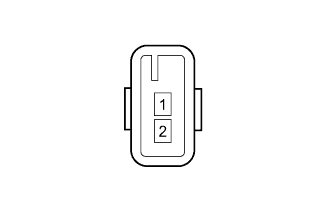

23.ПРОВЕРЬТЕ ПЕРЕДНИЙ ДИНАМИК № 1

Отсоедините разъемы N8 и N2 динамика.

Измерьте сопротивление динамика.
Номинальное сопротивление:
Контакты для подключения диагностического прибора
Заданные условия
1 - 2
Примерно 8 Ом

ЗАМЕНИТЕ ПЕРЕДНИЙ ДИНАМИК № 1

OK

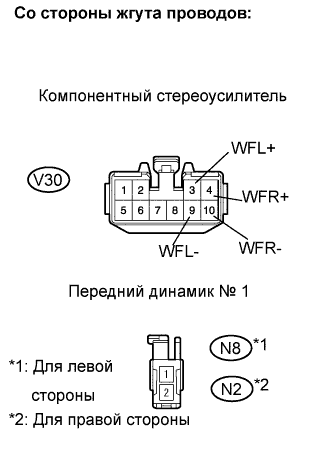

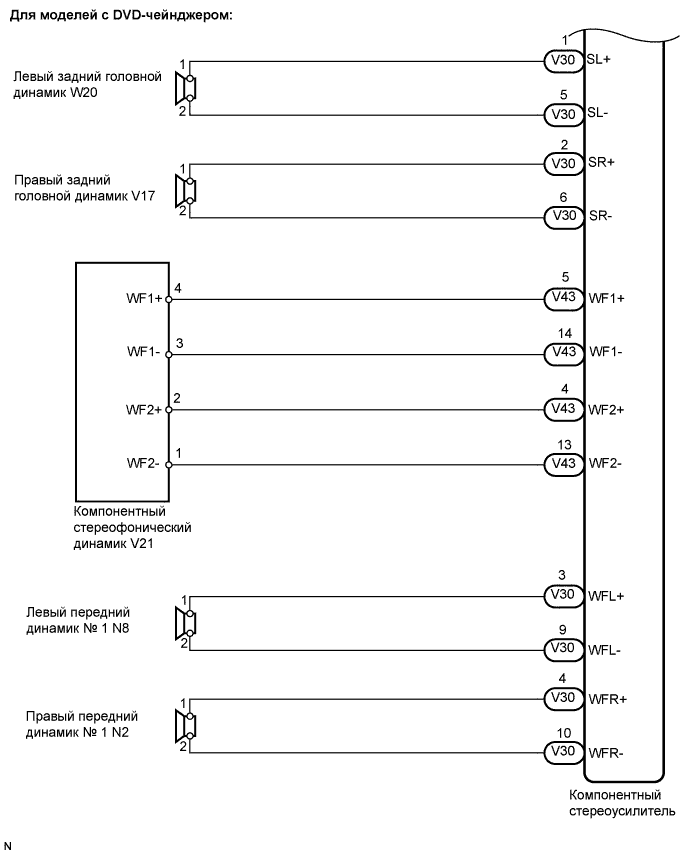

24.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (КОМПОНЕНТНЫЙ СТЕРЕОУСИЛИТЕЛЬ – ПЕРЕДНИЙ ДИНАМИК № 1)

Отсоедините разъем V30 усилителя.

Отсоедините разъемы N8 и N2 динамика.

Измерьте сопротивление разъемов со стороны жгута проводов.

Номинальное сопротивление:

Контакты для подключения диагностического прибора	Заданные условия
V30-3 (WFL+) - N8-1	Менее 1 Ом
V30-9 (WFL-) - N8-2	Менее 1 Ом
V30-4 (WFR+) - N2-1	Менее 1 Ом
V30-10 (WFR-) - N2-2	Менее 1 Ом
V30-3 (WFL+) - масса	10 кОм или более
V30-9 (WFL-) - масса	10 кОм или более
V30-4 (WFR+) - масса	10 кОм или более
V30-10 (WFR-) - масса	10 кОм или более

ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

ЗАМЕНИТЕ КОМПОНЕНТНЫЙ СТЕРЕОУСИЛИТЕЛЬ

25.ПРОВЕРЬТЕ ДИНАМИК

Определите неисправные динамики.

Результат
Результат	Следующий шаг
Задний динамик № 2	А
Задний динамик № 1	B
Задний головной динамик	C
Компонентный стереодинамик	D

Перейдите к шагу 28

Перейдите к шагу 30

Перейдите к шагу 32

А

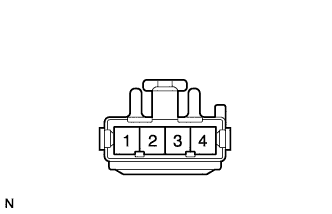

26.ПРОВЕРЬТЕ ЗАДНИЙ ДИНАМИК № 2

Отсоедините разъемы T8 и T4 динамика.

Измерьте сопротивление динамика.
Номинальное сопротивление:
Контакты для подключения диагностического прибора
Заданные условия
1 - 2
Примерно 8 Ом

ЗАМЕНИТЕ ЗАДНИЙ ДИНАМИК № 2

OK

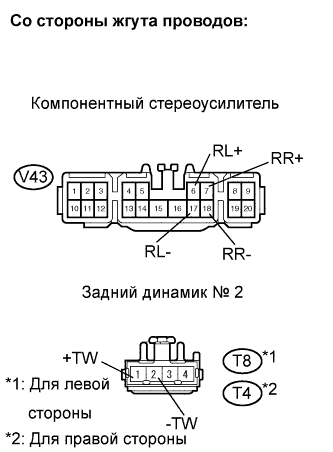

27.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (КОМПОНЕНТНЫЙ СТЕРЕОУСИЛИТЕЛЬ – ЗАДНИЙ ДИНАМИК № 2)

Отсоедините разъем V43 компонентного усилителя.

Отсоедините разъемы T8 и T4 динамика.

Измерьте сопротивление разъемов со стороны жгута проводов.

Номинальное сопротивление:

Контакты для подключения диагностического прибора	Заданные условия
V43-6 (RL+) - T8-1 (+TW)	Менее 1 Ом
V43-17 (RL-) - T8-2 (-TW)	Менее 1 Ом
V43-7 (RR+) - T4-1 (+TW)	Менее 1 Ом
V43-18 (RR-) - T4-2 (-TW)	Менее 1 Ом
V43-6 (RL+) - масса	10 кОм или более
V43-17 (RL-) - масса	10 кОм или более
V43-7 (RR+) - масса	10 кОм или более
V43-18 (RR-) - масса	10 кОм или более

ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

ЗАМЕНИТЕ КОМПОНЕНТНЫЙ СТЕРЕОУСИЛИТЕЛЬ

28.ПРОВЕРЬТЕ ЗАДНИЙ ДИНАМИК № 1

Отсоедините разъемы P6 и P1 динамика.

Измерьте сопротивление динамика.
Номинальное сопротивление:
Контакты для подключения диагностического прибора
Заданные условия
1 - 2
Примерно 8 Ом

ЗАМЕНИТЕ ЗАДНИЙ ДИНАМИК № 1

OK

29.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ЗАДНИЙ ДИНАМИК № 2 – ЗАДНИЙ ДИНАМИК № 1)

Отсоедините разъемы P6, P1, T8 и T4 динамика.

Измерьте сопротивление разъемов со стороны жгута проводов.

Номинальное сопротивление:

Контакты для подключения диагностического прибора	Заданные условия
T8-3 (+) - P6-1	Менее 1 Ом
T8-4 (-) - P6-2	Менее 1 Ом
T4-3 (+) - P1-1	Менее 1 Ом
T4-4 (-) - P1-2	Менее 1 Ом
T8-3 (+) - масса	10 кОм или более
T8-4 (-) - масса	10 кОм или более
T4-3 (+) - масса	10 кОм или более
T4-4 (-) - масса	10 кОм или более

ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

ЗАМЕНИТЕ ЗАДНИЙ ДИНАМИК № 2

30.ПРОВЕРЬТЕ ЗАДНИЙ ГОЛОВНОЙ ДИНАМИК

Отсоедините разъемы W20 и V17 динамика.

Измерьте сопротивление динамика.
Номинальное сопротивление:
Контакты для подключения диагностического прибора
Заданные условия
1 - 2
Примерно 8 Ом

ЗАМЕНИТЕ ЗАДНИЙ ГОЛОВНОЙ ДИНАМИК

OK

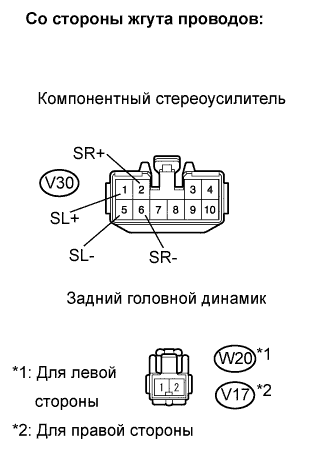

31.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (КОМПОНЕНТНЫЙ СТЕРЕОУСИЛИТЕЛЬ – ЗАДНИЙ ГОЛОВНОЙ ДИНАМИК)

Отсоедините разъем V30 усилителя.

Отсоедините разъемы W20 и V17 динамика.

Измерьте сопротивление разъемов со стороны жгута проводов.

Номинальное сопротивление:

Контакты для подключения диагностического прибора	Заданные условия
V30-1 (SL+) - W20-1	Менее 1 Ом
V30-5 (SL-) - W20-2	Менее 1 Ом
V30-2 (SR+) - V17-1	Менее 1 Ом
V30-6 (SR-) - V17-2	Менее 1 Ом
V30-1 (SL+) - масса	10 кОм или более
V30-5 (SL-) - масса	10 кОм или более
V30-2 (SR+) - масса	10 кОм или более
V30-6 (SR-) - масса	10 кОм или более

ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

ЗАМЕНИТЕ КОМПОНЕНТНЫЙ СТЕРЕОУСИЛИТЕЛЬ

32.ПРОВЕРЬТЕ КОМПОНЕНТНЫЙ СТЕРЕОДИНАМИК

Отсоедините разъем V21 динамика.

Измерьте сопротивление динамика.
Номинальное сопротивление:
Контакты для подключения диагностического прибора
Заданные условия
1 - 2
Примерно 14 Ом
3 - 4

ЗАМЕНИТЕ КОМПОНЕНТНЫЙ СТЕРЕОДИНАМИК

OK

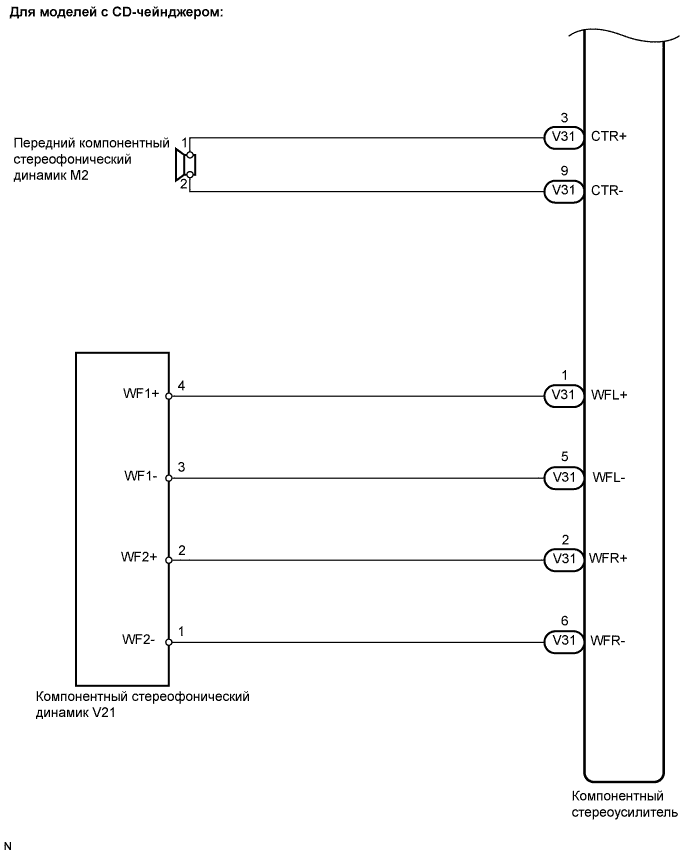

33.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (КОМПОНЕНТНЫЙ СТЕРЕОУСИЛИТЕЛЬ – КОМПОНЕНТНЫЙ СТЕРЕОДИНАМИК)

Отсоедините разъем V43 компонентного усилителя.

Отсоедините разъем V21 динамика.

Измерьте сопротивление разъемов со стороны жгута проводов.

Номинальное сопротивление:

Контакты для подключения диагностического прибора	Заданные условия
V43-5 (WF1+) - V21-4 (WF1+)	Менее 1 Ом
V43-14 (WF1-) - V21-3 (WF1-)	Менее 1 Ом
V43-4 (WF2+) - V21-2 (WF2+)	Менее 1 Ом
V43-13 (WF2-) - V21-1 (WF2-)	Менее 1 Ом
V43-1 (WF1+) - масса	10 кОм или более
V43-14 (WF1-) - масса	10 кОм или более
V43-4 (WFR2+) - масса	10 кОм или более
V43-13 (WF2-) - масса	10 кОм или более

ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

ЗАМЕНИТЕ КОМПОНЕНТНЫЙ СТЕРЕОУСИЛИТЕЛЬ

Контакты для подключения диагностического прибора	Заданные условия
1 - 2	Примерно 10 Ом
