Аудиовизуальная Система Описание Системы

Проигрыватель компакт-дисков (CD-проигрыватель) использует лазерный датчик для считывания цифровых сигналов, записанных на CD. Музыкальные и другие записи воспроизводятся посредством преобразования цифровых сигналов в аналоговые.

ПРЕДОСТЕРЕЖЕНИЕ:

Никогда не смотрите прямо на лазерный датчик, поскольку CD-проигрыватель использует невидимый лазерный луч. Эксплуатация проигрывателя должна осуществляться в строгом соответствии с инструкциями.

ПРИМЕЧАНИЕ:

1. Не разбирайте никакую часть проигрывателя компакт-дисков.


1. Не смазывайте проигрыватель компакт-дисков.


1. В проигрыватель компакт-дисков запрещается вставлять любые диски, кроме СD-дисков.


Поддерживаемые форматы компакт-дисков

1. CD-проигрыватель







Меры предосторожности при работе с компакт-дисками

ПРИМЕЧАНИЕ:

1. Компакт-диски, защищенные от копирования, не воспроизводятся.

2. Некоторые диски CD-R и CD-RW могут не воспроизводится по следующим причинам: 1) неподдерживаемый метод записи на диск; 2) неподдерживаемый тип диска; 3) наличие царапин; 4) наличие загрязнений; 5) нормальный износ диска.

3. Компакт-диски СD-R и CD-RW с незавершенной сессией записи не воспроизводтся.

4. Диски цветного телевидения стандарта SECAM не воспроизводятся. Диски стандарта PAL или NTSC воспроизводятся.

5. Не поддерживаются двухслойные диски, на которых на одной из сторон записана информация в формате DVD, а на другой – цифровая звуковая информация в формате CD.

6. При работе с дисками не касайтесь читаемой стороны диска и не допускайте загрязнения или царапанья диска.

7. Чтобы взять диск, вставьте один палец в отверстие, а другим придерживайте его за край. Маркировочная сторона диска должна быть направлена вверх.

8. Если при нажатии кнопки выброса компакт-диск выбрасывается частично и не выбрасывается полностью в течение длительного промежутка времени, диск может быть поврежден и прийти в негодность.

9. Диск может не выбрасываться, а проигрыватель может быть поврежден в следующих случаях: 1) наличие на дисках целлофановой пленки, наклеек, маркировочных этикеток CD-R или компакт-дисков, взятых напрокат; 2) наличие на дисках остаточных фрагментов ленты, наклеек или маркировочных этикеток после удаления.

10. Диски необходимо хранить в темном месте, поскольку воздействие прямых солнечных лучей может привести к деформации и негодности диска.

11. Не используйте диски необычной формы, т.к. они могут повредить проигрыватель.

12. Не используйте диски, имеющие прозрачную часть читаемой поверхности. Использование таких дисков может привести к тому, что диск больше не будет вставляться, извлекаться или воспроизводится должным образом.


УКАЗАНИЕ:

1. Когда конденсат оседает на стеклах автомобиля при влажной или холодной погоде, образование конденсата внутри проигрывателя также возможно. Если конденсат образуется, может иметь место пропуск чтения диска или остановка воспроизведения. Перед использованием проигрывателя проветрите автомобиль или создайте условия, при которых снизится уровень влажности в автомобиле.

2. Пропуск чтения диска при сильной вибрации проигрывателя вследствие движения автомобиля по ухабистой дороге.


Чистка

ПРИМЕЧАНИЕ:

Использовать средства для чистки линз для очистки проигрывателя запрещается, т.к. они могут повредить чувствительную часть считывающего устройства.

1. Для чистки загрязненных дисков используйте мягкую сухую ткань, например, ткань для протирания очков с пластмассовыми линзами. Слегка протрите диск от центра в радиальном направлении.


   ПРИМЕЧАНИЕ:

   1. Сильное нажатие или протирание дисков жесткой тканью может привести к появлению царапин на поверхности диска.

   2. Использование антистатических средств, спирта, бензина, разбавителя, других растворителей или синтетических материалов может привести к повреждению и негодности диска.


Поддерживаемый формат файлов MP3

Поддерживаемый формат файлов WMA

Информация о тегах ID3 и WMA

1. Файлы МP3 имеют теги ID3, в которых хранится дополнительная текстовая информация. В них сохраняются названия песен и исполнителей.


   УКАЗАНИЕ:

   Данный проигрыватель поддерживает версии тегов ID3 1.0 и 1.1, и 2.2 и 2.3. (Ограничение длины текстового блока соответствует версии 1.0 и 1.1.)

2. Файлы WMA имеют теги WMA, в которых хранится дополнительная текстовая информация. В них сохраняются названия песен и исполнителей.


Поддерживаемый формат носителя

1. Для воспроизведения файлов MP3 / WMA могут использоваться только такие носители, как CD-ROM, CD-R (записываемый компакт-диск) и CD-RW (перезаписываемый компакт-диск).


   ПРИМЕЧАНИЕ:

   1. В отличие от обычных аудиодисков, компакт-диски стандарта СD-R и CD-RW в большей степени подвержены воздействию высокой температуры и влажности. По этой причине воспроизведение некоторых дисков CD-R и CD-RW невозможно.

   2. Диск может не воспроизводиться или может иметь место пропуск чтения диска при наличии отпечатков пальцев или царапин на диске.

   3. Рабочее состояние дисков CD-R и CD-RW может ухудшиться при длительном хранении в автомобиле.

   4. Хранить диски CD-R и CD-RW необходимо в непрозрачном чехле.


Поддерживаемый формат носителя

1. Поддерживаемый формат носителя



   Формат компакт-дисков	CD-ROM Mode 1, CD-ROM XA Mode 2 Form1
   Формат файлов	ISO9660 Level 1 и Level 2 (Joliet, Romeo)

   УКАЗАНИЕ:

   1. Если файлы MP3/WMA-файлы записаны в любом другом формате, кроме указанного, файлы могут воспроизводиться с ошибками или имена файлов или каталогов могут отображаться некорректно.

   2. Данный проигрыватель поддерживает чтение мультисессионных дисков CD-R и CD-RW, на которые MP3/WMA-файлы были добавлены. Однако файлы, записанные во время первой сессии, воспроизводятся.

   3. Не воспроизводятся диски, на которых во время первой сессии были записаны музыкальные записи и данные в формате MP3 или WMA.


2. Стандарты и ограничения



   Ограничение иерархии каталогов	8 уровней
   Ограничение количества символов в имени файла/каталога	32 символа
   Максимальное количество каталогов	192 (включая пустые каталоги, корневые каталоги и каталоги, не содержащие MP3/WMA-файлы)
   Максимальное количество файлов на диске	255 (включая файлы формата, отличного от MP3/WMA)

Имена файлов

1. Распознаются и воспроизводятся только файлы с расширением ".mp3" или ".wma".


2. Файлы MP3 или WMA должны быть сохранены с расширением ".mp3" или ".wma".


   ПРИМЕЧАНИЕ:

   Если сохранить файлы любого другого формата с расширением ".mp3" или ".wma", данные файлы не будут распознаны как MP3- или WMA-файлы и и воспроизведиться не будут. Это может привести к воспроизведению громкого шума и повреждению динамиков.

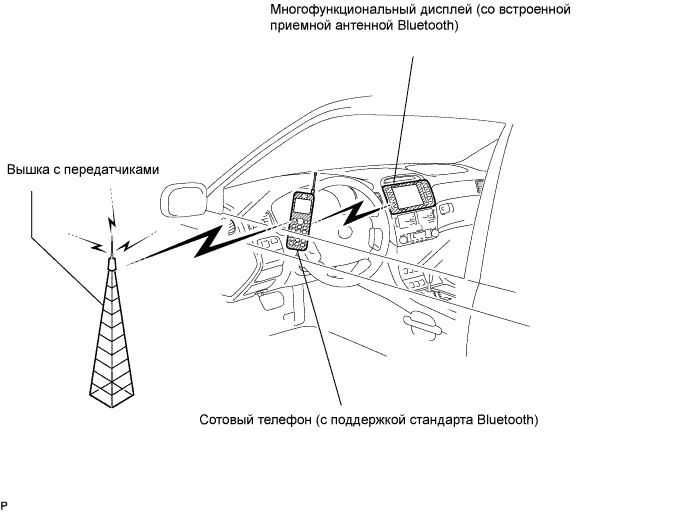

Bluetooth является новой технологией беспроводной передачи данных в диапазоне 2,4 ГГц. Данная технология позволяет подключить сотовый телефон (поддерживающий стандарт Bluetooth*) к многофункциональному дисплею (система передачи Bluetooth встроена) и использовать громкую связь, когда ваш сотовый телефон находится в кармане или сумке. В результате отпадает необходимость подключать разъем непосредственно к сотовому телефону.

УКАЗАНИЕ:

*: Скорость обмена данными посредством технологии Bluetooth может изменяться в зависимости от версии Bluetooth, наличия препятствий или радиоволнового режима между устройствами передачи данных, электромагнитного излучения, чувствительности устройств передачи данных или емкости антенны.

Что такое AVC-LAN?

Назначение:
За последнее время автомобильные акустические системы быстро развивались и количество их функций стремительно росло. Стандартная автомобильная акустическая система интегрирована с мультимедийными интерфейсами наподобие интерфейсов, используемых в навигационных системах. На сегодняшний день покупатели требуют от акустических систем более высокого качества. Это простой обзор процесса стандартизации. Особые цели AVC-LAN приведены ниже:

1. Разрешить проблемы звучания и другие проблемы, связанные с применением устройств от различных производителей, посредством стандартизации сигналов.


2. Позволить каждому производителю сконцентрироваться на разработке их наилучшей продукции. При выполнении данных условий можно производить высококачественные изделия по доступной цене.


   УКАЗАНИЕ:

   1. При возникновении короткого замыкания на линию +B или массу в цепи AVC-LAN нарушается обмен данными и аудиосистема перестанет работать.

   2. Если аудиосистема оборудована системой навигации, многофункциональный дисплей выступает как ведущее устройство. При отсутствии установленной системы навигации головное устройство аудиосистемы выступает как ведущее устройство вместо него. Если установлен радиоприемник и навигационная система в сборе, данное устройство является ведущим.

   3. В радиоприемнике установлен резистор, необходимый для обеспечения обмена данными в различных цепях AVC-LAN.

   4. Автомобильная акустическая система с цепью AVC-LAN имеет функции диагностики.

   5. Каждое устройство имеет определенный номер (трехзначный), именуемый физическим адресом. Каждая функция также имеет номер (двузначный), именуемый логическим адресом.

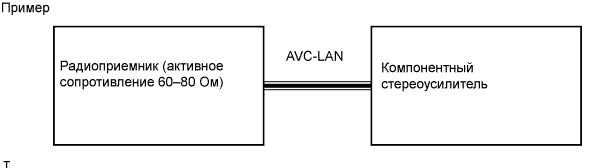

Компоненты аудиосистемы обмениваются данными друг с другом посредством AVC-LAN.

Ведущим устройством в сети AVC-LAN является радиоприемник, в котором установлен резистор номиналом 60-80 Ом. Резистор имеет огромное значение для поддержания обмена данными.

При возникновении короткого замыкания или обрыва в цепи AVC-LAN нарушается обмен данными и аудиосистема перестанет работать.

Аудиосистема имеет функцию диагностики. Результат отображается на ведущем устройстве.

Каждому устройству сети AVC-LAN присваивается трехзначный шестнадцатеричный код устройства (физический адрес). Устройство отображается во время диагностики посредством данного кода.
