Облицовка Двери Багажного Отделения -- Снятие |
| 1. ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ |
- ПРЕДОСТЕРЕЖЕНИЕ:
- После отсоединения провода от отрицательного (-) вывода аккумуляторной батареи подождите не менее 90 с, чтобы не допустить срабатывания подушки безопасности и преднатяжителя ремня безопасности.
| 2. СНИМИТЕ ВЕРХНИЙ ПОРУЧЕНЬ ДВЕРИ БАГАЖНИКА |

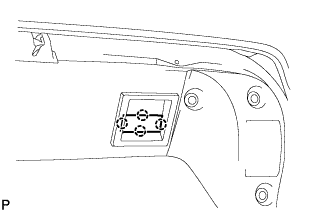

Снимите крышку, расцепите 4 захвата и снимите верхний поручень.
 |

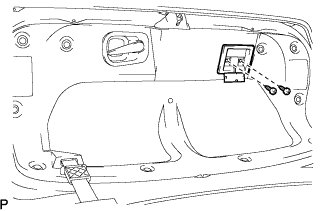

Выверните 2 винта и снимите поручень.
 |

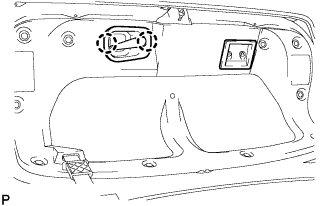

| 3. СНИМИТЕ ДЕРЖАТЕЛЬ ВНУТРЕННЕЙ РУЧКИ ДВЕРИ |
 |
Расцепите 2 захвата и снимите держатель ручки.
| 4. СНИМИТЕ ОБЛИЦОВКУ ДВЕРИ БАГАЖНИКА |

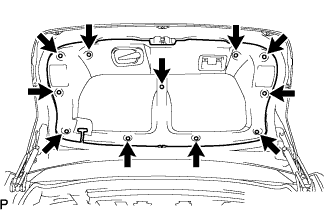

С помощью съемника фиксаторов снимите 11 фиксаторов и облицовку двери.
 |

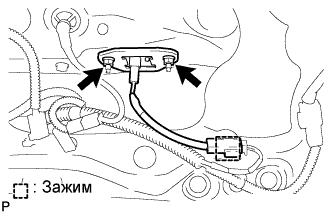

| 5. СНИМИТЕ ТЕЛЕКАМЕРУ В СБОРЕ (для моделей с монитором заднего вида) |
 |
Отсоедините разъем телекамеры.
Отцепите зажим разъема телекамеры.
Отверните 2 гайки и снимите телекамеру.

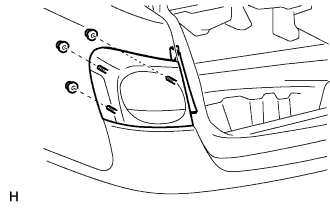

| 6. СНИМИТЕ ЗАДНИЙ БЛОК ФОНАРЕЙ В СБОРЕ |
 |
Отсоедините разъем.
Отверните 3 гайки и снимите задний блок фонарей.

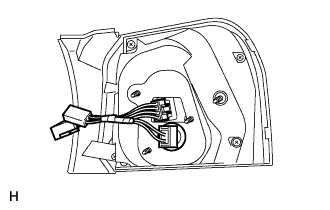

Отсоедините лампу заднего блока фонарей от патрона и узла проводки.
 |
Снимите прокладку.
- ПРИМЕЧАНИЕ:
- Прокладка должна сниматься с кузова полностью.

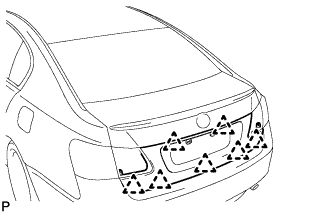

| 7. СНИМИТЕ НАРУЖНУЮ НАКЛАДКУ ДВЕРИ БАГАЖНИКА В СБОРЕ |

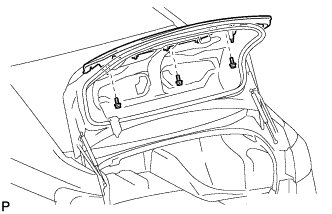

Отверните 3 гайки.
 |
Освободите 7 фиксаторов и снимите облицовку.
 |
