УСТАНОВИТЕ ТЕЛЕКАМЕРУ В СБОРЕ (для моделей без монитора заднего вида)
ПОДСОЕДИНИТЕ ПРОВОД К ОТРИЦАТЕЛЬНОМУ ВЫВОДУ АККУМУЛЯТОРНОЙ БАТАРЕИ
Облицовка Двери Багажного Отделения -- Установка |
- УКАЗАНИЕ:
- Если для болта не указан момент затяжки, см. таблицу стандартных болтов (см. стр. Нажмите здесь).
| 1. УСТАНОВИТЕ НАРУЖНУЮ НАКЛАДКУ ДВЕРИ БАГАЖНИКА В СБОРЕ |
Введите в зацепление 7 захватов для крепления облицовки.
 |
Установите облицовку и закрепите ее 3 гайками.
 |
| 2. УСТАНОВИТЕ ЗАДНИЙ БЛОК ФОНАРЕЙ В СБОРЕ |
 |
Установите прокладку на блок фонарей.
Установите лампу фонаря в патрон фонаря с проводкой.
Установите патрон лампы фонаря с проводкой в блок фонарей.
Установите задний блок фонарей и закрепите его 3 гайками.
 |
| 3. УСТАНОВИТЕ ТЕЛЕКАМЕРУ В СБОРЕ (для моделей без монитора заднего вида) |
 |
Установите телекамеру и закрепите ее 2 гайками.
Зацепите зажим разъема телекамеры.
Подсоедините разъем телекамеры.
| 4. УСТАНОВИТЕ ОБЛИЦОВКУ ДВЕРИ БАГАЖНИКА |
Установите облицовку двери и закрепите ее 11 фиксаторами.
 |

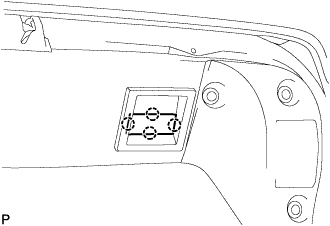

| 5. УСТАНОВИТЕ ДЕРЖАТЕЛЬ ВНУТРЕННЕЙ РУЧКИ ДВЕРИ |
 |
Введите в зацепление 2 захвата, чтобы установить держатель.
| 6. УСТАНОВИТЕ ВЕРХНИЙ ПОРУЧЕНЬ ДВЕРИ БАГАЖНИКА |
 |
Установите поручень и закрепите его 2 винтами.
Введите в зацепление 4 захвата и установите облицовку верхнего поручня.
 |
| 7. ПОДСОЕДИНИТЕ ПРОВОД К ОТРИЦАТЕЛЬНОМУ ВЫВОДУ АККУМУЛЯТОРНОЙ БАТАРЕИ |
| 8. ВЫПОЛНИТЕ ИНИЦИАЛИЗАЦИЮ |
Выполните инициализацию (см. стр. Нажмите здесь).
- ПРИМЕЧАНИЕ:
- После подсоединения провода к отрицательному (-) выводу аккумуляторной батареи требуется инициализация некоторых систем.
| 9. ПРОВЕРЬТЕ КОНТРОЛЬНУЮ ЛАМПУ АВАРИЙНОГО СОСТОЯНИЯ SRS |
Проверьте контрольную лампу аварийного состояния SRS (см. стр. Нажмите здесь).
