СИСТЕМА ПОМОЩИ ПРИ ПАРКОВКЕ LEXUS, ОСНОВАННАЯ НА ПРИМЕНЕНИИ ДАТЧИКОВ - Цепь питания ЭБУ предупреждения о недопустимой дистанции |
ОПИСАНИЕ
По этой цепи осуществляется подача питания для работы ЭБУ предупреждения о недопустимой дистанции.

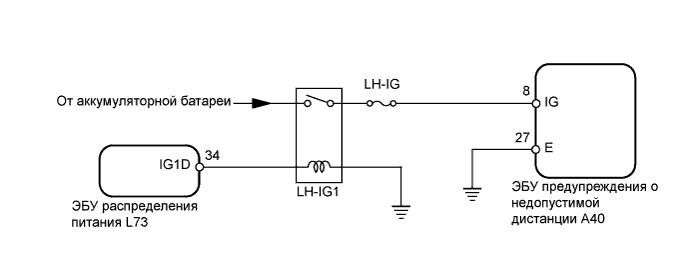

СХЕМА СОЕДИНЕНИЙ
ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ
| 1.ПРОВЕРЬТЕ ПРЕДОХРАНИТЕЛЬ (LH-IG) |
Извлеките предохранитель LH-IG из левого главного ЭБУ кузова.
Измерьте сопротивление плавкого предохранителя.
- Номинальное сопротивление:
- Менее 1 Ом
| | ЗАМЕНИТЕ ПЛАВКИЙ ПРЕДОХРАНИТЕЛЬ |
|
|
| 2.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ЭБУ ПРЕДУПРЕЖДЕНИЯ О НЕДОПУСТИМОЙ ДИСТАНЦИИ – АККУМУЛЯТОРНАЯ БАТАРЕЯ) |

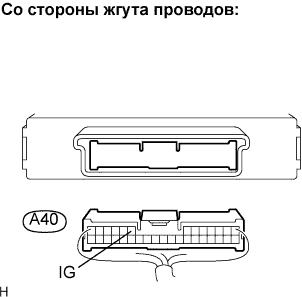

Отсоедините разъем A40 ЭБУ.
Измерьте напряжение на разъеме со стороны жгута проводов.
- Номинальное напряжение:
Контакты для подключения диагностического прибора
| Режим
| Заданные условия
|
A40-8 (IG) - масса
| Зажигание включено (IG)
| 10-14 В
|
| | ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ |
|
|
| 3.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ЭБУ ПРЕДУПРЕЖДЕНИЯ О НЕДОПУСТИМОЙ ДИСТАНЦИИ – МАССА) |

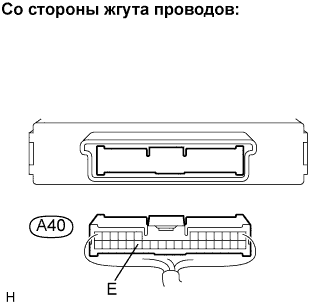

Отсоедините разъем A40 ЭБУ.
Измерьте сопротивление разъема со стороны жгута проводов.
- Номинальное сопротивление:
Контакты для подключения диагностического прибора
| Заданные условия
|
A40-27 (E) - масса
| Менее 1 Ом
|
| | ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ |
|
|
| OK |
|
|
|
| ЗАМЕНИТЕ ЭБУ ПРЕДУПРЕЖДЕНИЯ О НЕДОПУСТИМОЙ ДИСТАНЦИИ |
|
