Электрооборудование Автомобиля. Lexus GS450h GWS191
Помощь При Парковке Мониторинг. Lexus GS450h GWS191

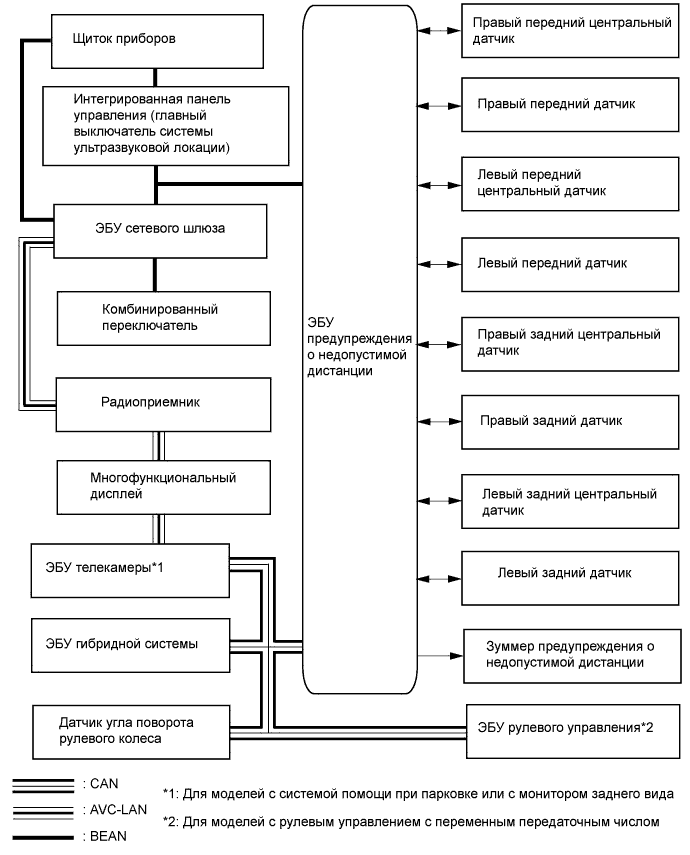

Система Помощи При Парковке Lexus, Основанная На Применении Датчиков -- Схема Системы |
| Передающий ЭБУ (передатчик) | Сигналы | Метод передачи данных |
| Щиток приборов | Сигнал скорости автомобиля | BEAN |
| Интегрированная панель управления | Сигнал главного выключателя системы ультразвуковой локации | BEAN |
| Комбинированный переключатель | Сигнал переключателя задних фонарей | BEAN |
| ECM | Сигнал положения рычага переключения передач | BEAN |
| Датчик угла поворота рулевого колеса | Сигнал рулевого управления | CAN |
| ЭБУ рулевого управления с усилителем | Сигнал рулевого управления с переменным передаточным числом | CAN |
| Многофункциональный дисплей | Сигнал изменения настроек системы помощи при парковке LEXUS, основанной на применении датчиков | AVC-LAN-BEAN |
| Принимающий ЭБУ | Сигналы | Метод передачи данных |
| Щиток приборов | Сигнал дисплея | BEAN |
| Многофункциональный дисплей | Сигнал дисплея | AVC-LAN |
