Молдинг Рамы Окна Задней Двери -- Снятие |
- УКАЗАНИЕ:
- Порядок выполнения работ для правой и левой сторон одинаков.
- Ниже рассмотрен порядок выполнения работ для левой стороны.

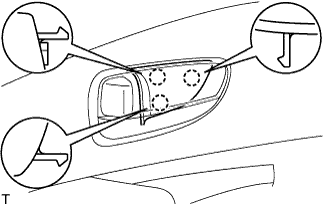

| 1. СНИМИТЕ ДЕРЖАТЕЛЬ ВНУТРЕННЕЙ РУЧКИ ЗАДНЕЙ ДВЕРИ |
 |
С помощью отвертки освободите 3 захвата и снимите оправку.
- УКАЗАНИЕ:
- Конец отвертки перед использованием следует изолировать защитной клейкой лентой.
| 2. СНИМИТЕ ОБЛИЦОВОЧНУЮ ПАНЕЛЬ ЗАДНЕЙ ДВЕРИ В СБОРЕ |
 |
Отцепите 2 захвата и снимите нижнюю облицовочную накладку.
Выверните 2 винта.
 |

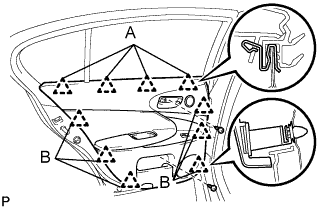

Освободите 6 фиксаторов, обозначенных B, и снимите облицовку вместе с уплотнителем.
Освободите 4 фиксатора, обозначенные A, и отделите уплотнитель.
Отсоедините от внутренней ручки 2 троса.
 |
Освободите разъемы и снимите панель облицовки.
| 3. СНИМИТЕ НАКЛАДКУ ОБШИВКИ ПРОЕМА ЗАДНЕЙ ДВЕРИ |
 |
Выверните винт.
С помощью инструмента для снятия фиксаторов расцепите 6 фиксаторов и снимите облицовочную накладку.
| 4. СНИМИТЕ ОБЛИЦОВКУ РАМЫ ЗАДНЕЙ ДВЕРИ |
С помощью отвертки освободите 2 фиксатора и снимите облицовку.
- УКАЗАНИЕ:
- Конец отвертки перед использованием следует изолировать защитной клейкой лентой.
| 5. СНИМИТЕ УПЛОТНИТЕЛЬ ЗАДНЕЙ ДВЕРИ |
Освободите фиксаторы с помощью инструмента для снятия фиксаторов и снимите уплотнитель.
- УКАЗАНИЕ:
- Обязательно замените фиксаторы, поврежденные при демонтаже.
| 6. СНИМИТЕ МОЛДИНГ РАМЫ ОКНА ЗАДНЕЙ ДВЕРИ В СБОРЕ |
 |
С помощью дрели и сверла диаметром менее 4 мм (0,16 дюйма) высверлите 7 заклепки с кромками.
- ПРЕДОСТЕРЕЖЕНИЕ:
- Будьте осторожны: просверленная головка заклепки очень горячая.
- ПРИМЕЧАНИЕ:
- Высверливать головку под углом запрещается, поскольку это может повредить дрель и сверло. Совместите сверло и заклепку и аккуратно высверлите головку заклепки.
- УКАЗАНИЕ:
- Обмотайте сверло защитной лентой примерно в 5 мм (0,20 дюйма) от конца сверла.
Продолжайте сверление и вытолкните оставшиеся фрагменты заклепки с помощью сверла.
С помощью пылесоса удалите все фрагменты заклепки и стружку из мест сверления.
Освободите 3 фиксатора.
Снимите молдинг рамы окна задней двери с рамы двери.
| 7. СНИМИТЕ ПЕРЕДНИЙ МОЛДИНГ РАМЫ ОКНА ЗАДНЕЙ ДВЕРИ |
 |

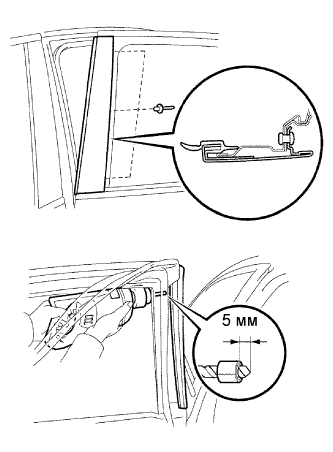

С помощью дрели и сверла диаметром менее 4 мм (0,16 дюйма) высверлите 3 заклепки с кромками.
- ПРЕДОСТЕРЕЖЕНИЕ:
- Будьте осторожны: просверленная головка заклепки очень горячая.
- ПРИМЕЧАНИЕ:
- Высверливать головку под углом запрещается, поскольку это может повредить дрель и сверло. Совместите сверло и заклепку и аккуратно высверлите головку заклепки.
- УКАЗАНИЕ:
- Обмотайте сверло защитной лентой примерно в 5 мм (0,20 дюйма) от конца сверла.
Продолжайте сверление и вытолкните оставшиеся фрагменты заклепки с помощью сверла.
С помощью пылесоса удалите все фрагменты заклепки и стружку из мест сверления.
Снимите передний молдинг рамы окна задней передней двери с рамы двери.
